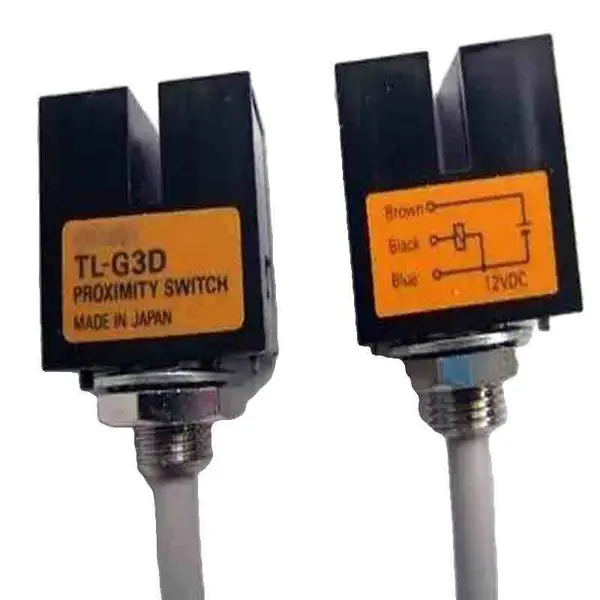

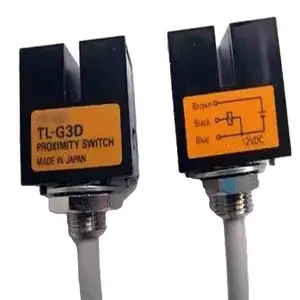

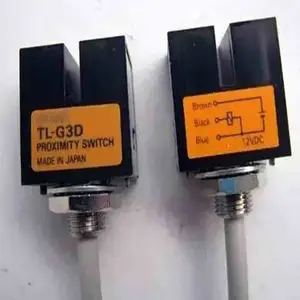

接近开关TL-G3D-3，电梯扶手光电开关

接近传感器TL-G3D-3 5传感器

接近传感器（TL系列）一 接近传感器（TL系列）

接近开关TL-G3D-3

尺寸
           屏蔽
 项目型号M8M12M18M30屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽E2E-X2D□E2E-X4MD□E2E-X3D□E2E-X8MD□E2E-X7D□E2E-X14MD□E2E-X10D□E2E-X20MD□ 检测距离2mm±104mm±103mm±108mm±107mm±1014mm±1010mm±1020mm±10 设定距离＊1 0～1.6mm0～3.2mm 0～2.4mm0～6.4mm0～5.6mm0～11.2mm0～8mm0～16mm 应差距离 检测距离的15以下 检测距离的10以下 检测物体 磁性金属（非磁性金属时检测距离减小。「特性数据」参见→755、756页） 检测物体 铁8×8× 1mm铁20×20× 1mm铁12×12× 1mm铁30×30× 1mm铁18×18× 1mm 铁30×30×1mm铁54×54× 1mm 应答频率 ＊2 1.5kHz 1kHz 0.8kHz 0.5kHz 0.4kHz 0.1kHz 电源电压（使用电压范围） DC12～24V 脉动(p-p)10％以下 （DC10～30V） 泄漏电流 0.8mA以下 控制输出 开关容量 3～100mA、诊断输出50mA[(仅为D1(5)S] 残留电压＊3  3V以下(负载电流100mA、导线长2m时、仅M1J-T为5V以下) 显示灯 D1型：动作显示灯(红色)、设定显示灯(绿色) D2型：动作显示灯(红色) 动作形态（接近检测物体时）  D1型： NO D2型：NC 详见「输入输出段回路图」的时间表→758页 诊断输出延迟时间 0.3～1s 保护回路 脉冲吸收、负载短路保护（控制输出、诊断输出等包括在内） 环境温度 动作时：-25～70℃ 保存时：-40～85℃ （不结冰、结露） 环境湿度 动作时、保存时：各35～95％RH （不结露） 温度的影响 温度范围-25～70℃＋23℃ 时、±15检测距离以内 温度范围-25～70℃，＋23℃时、±10检测距离以内 电压的影响 额定电源电压范围±15以内、额定电源电压值时、±1检测距离以内 缘阻抗 50MΩ以上（DC500兆欧表）充电部与外壳间 耐电压 AC1,000V 50/60Hz 1min 充电部与外壳间 振动（耐久） 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h 冲击（耐久） 500m/s2 X、Y、Z各方向10次 1,000m/s2 X、Y、Z各方向 10次 保护构造 导线引出型、接插件中继型:规格[ JEM规格 g(耐浸型、耐油型)] 接插件型：规格  连接方式 导线引出型（导线长 2m）、接插件型、接插件中继型（导线长 300mm） （捆包状态）导线引出型 约60g 约70g 约130g 约175g接插件中继 型 —— 约40g 约70g 约110g接插件型 约15g 约25g 约40g 约90g 材质 外壳 不锈钢（SUS303） 黄铜 检测面 PBT 紧固螺母 黄铜镀镍 带齿垫圈 铁 亚铅镀层 附件 操作说明书

＊1. 请在绿色显示灯应灯亮的范围内使用。（除D2）。
＊2. 直流开关部的应答频率数为平均值。检测物体的间距为检测物体的2倍、设定距离为检测距离的1/2。
＊3. M1J-T时，残留电压为5V，请确认与连接机器的接口条件后再使用。
