5.2.4 样气要求

1温度

仪器入口的样气温度范围应当为10℃-50℃。不过，通常情况下建议样气温度值为45℃，使样气进入仪器后，温度能够上升，以免发生冷凝。当然，在样气***干燥的情况下，样气温度可以达到50℃而不影响测量。

2压力

注意：仪器一般入口允许的工作压力为69kPa（表压，10psig）；***小压力34.5kPa(真空压，5psi)。超过规定的范围，可能损坏传感器。

尽可能***仪器入口的样气压力与校准时入口的标准气压力一致。

3流量

样气流量范围为0.5L/min。流速太小，由于气体置换需要***的时间，响应将十分缓慢；流速太大，将影响测量精度，甚至损坏传感器。流速为0.5L/min。

无论是校准，还是测量，流量偏差尽可能保持在10%以内。

4干燥度

样气露点应低于40℃，无其它夹带液体。应尽量避免存在对接触材料有腐蚀的物质。如果确实存在，建议尽可能干燥。

5固体颗粒

仪器采用的传感器核心元件气室用毛细管组成的护套，气体中的固体颗粒容易损坏传感器，要求气体中的固体颗粒直径不超过0.5mm。

6气态有机物

气态有机物长期经过传感器可能产生粘附，污染镜片，影响测量，甚至损坏传感器，建议尽可能采取措施除去。

5.2.2 典型测量系统

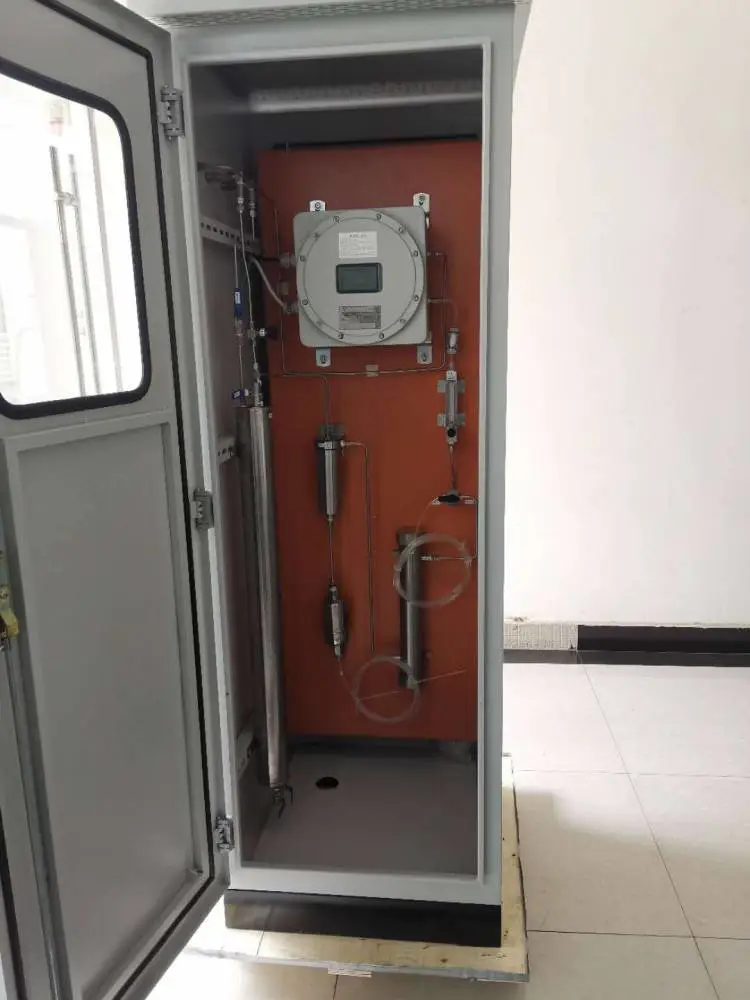

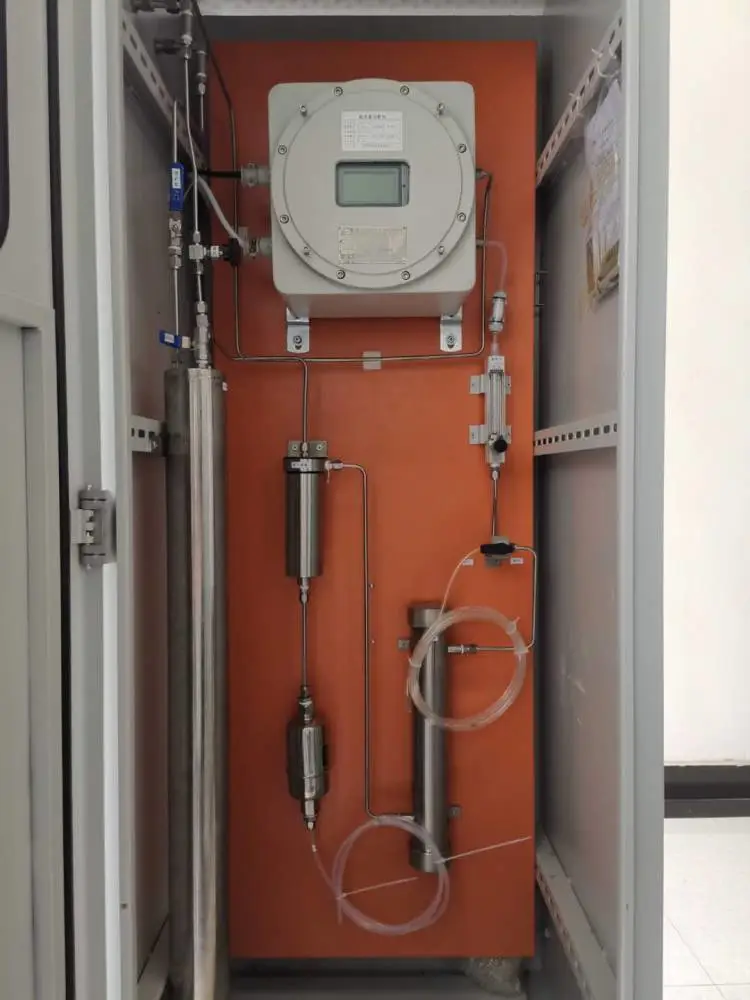

注意：仪器对样气的基本要求为：无尘、干燥、压力与温度适中、流量稳定。由于仪器本身不包括取样预处理装置。为了确保仪器的正常运行，必要时必须配备一个适应于具体应用的取样预处理系统。

用户可以单独订购或自行设计制作取样预处理系统。***小系统包括气样稳压、稳流、流量调节指示等。必要时还需要取样探头、管路加热、气样冷却、气水分离器、自动排水、膜式泵等。

5.3安装

用户在了解仪器的各项要求，并准备好相应材料后，可进行安装。

由于取样预处理系统不是该仪器的标准配置，其安装说明超出了本说明书的范围，这里只介绍本仪器的安装。

该仪器可以采用嵌入式安装。安装尺寸见图8。

5.3.1壁挂式安装（本仪器无此功能）

将仪器的背面固定在垂直安装面或框架上。仪器背面与安装面至少保持200mm的距离以便电缆和气路连接；也可将电缆紧固螺钉换至仪器侧面位置。将仪器背面四角的安装搭板固定在规定的安装位置上，安装用的紧固件参照如下名称及数量用户自备。

5.3.2嵌入式安装

打开仪器箱盖，通过机箱两侧的4个孔，用紧固件将仪器固定在仪表盘上。安装用的紧固件参照如下名称及数量用户自备。

5.4电气连接

5.4.1 电源线

根据订货要求，仪器可能使用220VAC或110VAC电源。为了确保电源与仪器一致，请注意仪器标牌所示电源电压。

电源线可以通过仪器后面板***上面右侧的电源接头插入，另一端分别连接于L（相）、N（中）、E（地）连接。

5.4.2 输出信号线

仪器提供0/4mA-10/20mA的直流电流输出信号。信号输出可以从25芯航空接头引出，分别与所需要控制的设备连接。

注意：仪器输出信号的负载电阻为500W（包括电缆电阻），同时注意极性。

5.4.3 继电器

仪器提供2个C型SPDT继电器报警输出。每个继电器有三个端子，分别为公共端（COM）、常开端（NO）、常闭端（NC）。

继电器额定值为110VAC/1A，24VDC/1A，电阻性负载。

继电器输出线可以从25芯航空接头引出，分别与所需要控制的设备连接。

2个继电器可以根据需要进行灵活配置，如针对测量对象设置上限报警、下限报警，可以相同，也可以不同。

上限报警：报警参数的值等于或大于报警点，进行报警；

下限报警：报警参数的值等于或低于报警点，进行报警；

报警死区：报警后，断开报警时，报警参数的值与报警点的差值。即，对于上限报警，报警参数的值比报警点低“报警死区值”，断开报警；而对于下限报警，报警参数的值比报警点高“报警死区值”，断开报警。

常闭端：正常情况下，与公共端接通；满足报警条件时，断开。

常开端：正常情况下，与公共端断开；满足报警条件时，导通。

5.5气路连接

仪器与外界的气路连接包括进气和排气两个接头。接头在仪器背后，有相应的标识牌标明进气和排气。仪器自带软管接头，***Ф6四氟乙稀软管连接。如果用户需用硬管连接，可拆下软管接头，重新装硬管接头。仪器端是8/10椭圆型，深3mm左右，另一端可选择连接Ф3、Ф6或Ф8的不锈钢管。

说明：硬管接头由用户自备，但也可在订货时特别说明，由生产厂家提供。

气体排空尽可能与外界大气直接相通，同时请遵照当地环境部门的有关规定。

5.5.1 直接排空

由于样气流量较小，在符合有关规定的前提下，可以直接排空处理。排放点离仪器有3m～5m的距离，并要求排放到室外、通风***的场合。5.5.2 间接排空

在现场应用过程中，可能存在许多路气体集中排空的情况。此时，应注意避免其它气体对该仪器出口压力造成波动，影响测量。

5.6气密性检查

第七章 维 护

7.1常规维护

除正常的清洁外，***仪器运行的正常工作条件是用好仪器的关键所在。应注意以下日常维护：

1、由于样气流量对仪器测量有直接影响，所以一定要***流量稳定。

2、如果样气条件较差，经预处理后再进入仪器。每隔一定时间检查样气是否正常。

3、每隔一定时间对仪器或预处理系统的密封性进行检查。

7.2更换保险丝

仪器的保险丝在仪器后面电源插座的内部。取出或更换保险丝的方法如下：

1、断开仪器电源，拔下电源线插头；

2、将小螺丝刀伸入插座内小孔，撬出保险丝座；

3、取出损坏保险丝，换上新保险丝；

4、将装有新保险丝保险丝座复位即可；

7.3重新校准

仪器需要重新校准通常有如下几种情况：

1、仪器正常运行较长时间后，难免产生漂移，当漂移影响到测量精度时；

2、仪器拆卸、重新安装后；

3、仪器经过电气部分更换后；

4、仪器更换测量池后；

校准方法，请参见本说明书“操作”一章的相应部分。

7.4故障分析及排除

故障分析及排除见表2。

表2仪器常见故障分析及排除

第八章 保存和***期限

8.1保存

仪器必须存放在下列条件的环境中：

1、环境温度：0℃～45℃；

2、相对湿度：≤85%；

3、无腐蚀性气体。

8.2***期限

仪器从出厂日期起12个月内，用户在遵守仪器的运输、存储、使用等规定的情况下，仪器因材料、制造等造成的质量问题而不能正常工作时，制造厂负责免费修理或更换零部件。

注意：制造厂不承担因用户不遵循仪器的运输、存储、使用等规定、操作不当，或因自然灾害、战争等不可抗力造成性能下降、仪器损坏，以及其它一切后果。

第九章 仪器的成套、备件和附件

9.1成套仪器和备件、附件

1.仪器 1台

2.备件或附件

保险丝 1A（Φ5×20） 1只

9.2技术文件

产品使用说明书 1份

产品合格证 1份

装箱清单 1份
