真空吸盘

真空吸盘，又称CNC真空吸盘、加工中心真空吸盘、数控真空吸盘。CNC真空吸盘是真空吸附装置的执行元件，真空吸附是一项非常易于掌握的传送技术。利用真空技术将需要加工的工件快速吸附在母机上，省去复杂的装夹工序，使加工过程更加省时省力。利用真空技术进行调节、控制和监控，可以有效地提高工件、零部件在自动化、半自动化生产中的效率。

材    料

吸盘材料采用锰钢（合金钢）制造

组    成

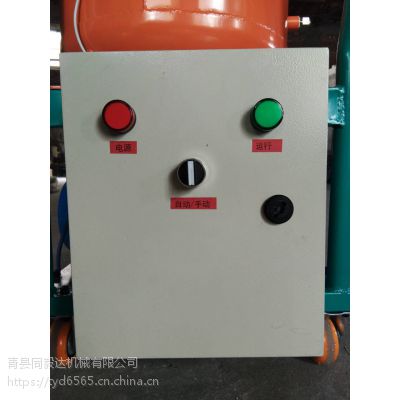

它由吸盘、真空泵、储水罐、储气罐、自动控制箱组成

目录

CNC真空吸盘简介

CNC真空吸盘基本简介

CNC真空吸附具有清洁，吸附平稳，可靠性强，不损坏所吸附物件表面的优点，因此真空吸附技术在各个领域都得到了广泛的应用。同毅达机械生产的真空吸盘，主要应用于机加领域，如加工中心、数控铣床、钻床等，加工工件以铝、铜、尼龙、塑料等易切削材料为主。还可以利用真空吸盘的附加功能加工钛合金、不锈钢、钢铁等较难加工的材料。每立方厘米的气压强可达到0.8—0.97公斤。

CNC真空吸盘结构

   它由吸盘、真空泵、储水罐、储气罐、自动控制箱组成

CNC真空吸盘工作原理

CNC真空吸盘采用了真空原理，即用真空负压来“吸附”工件以达到夹持工件的目的。通气口与真空发生装置相接，当真空发生装置启动后，通气口通气，吸盘内部的空气被抽走，形成了压力为P2 的真空状态。此时，吸盘内部的空气压力低于吸盘外部的大气压力P1，即P2 工件在外部压力的作用下被吸起。吸盘内部的真空度越高，吸盘与工件之间贴的越紧。

CNC真空吸盘特点

一、提高加工效率25%

    无需装夹，工件放在吸盘上，瞬间吸附，省去装夹时间。批量加工时，在吸盘表面的螺丝孔处确定固***，工件快速定位，节省大量装夹时间，提高工作效率。

二、加工的工件平整度高、精度高

适合加工薄板、精度要求高的工件。真空使工件牢牢吸附在吸盘上，非常平整，利于加工。加工的工件精度高，板面平整。

三、无装夹痕迹

四、节省加工材料

    使用真空吸盘，可以节约加工材料。老式的夹具装夹工件，夹具夹住的部分无法加工属于废料，是浪费的部分。使用真空吸盘直接吸附工件加工，减少废料的产生，节约了成本，提高了效益，提升了加工效率。

使用真空吸盘加工工件，无需装夹，不会产生装夹痕迹，避免工件有压过的痕迹，避免操作不当造成的划痕、磕碰。

五、加工材料***制

    对加工材质没有限制，无论是铁、铝、铜、不锈钢，还是无磁性的塑料、尼龙、亚克力等材质都可以吸附。其他产品电磁吸盘就不行，它只能用在钢材等材质上，其他材料的原材料是不能吸附的。

六、自动保压，安全稳定

    自备真空罐，无需持续供气，自动测量压力，压力不足自动补气，使之达到压力的平衡。节省能源，节约成本。真空罐即使停电也不影响使用，压力保持平衡，继续保持吸力，不会甩飞工件。其他产品，如气动泵保压，需要不停运转电机保持压力，用电量大。突然停电容易甩飞工件，出现危险。

七、提供技术支持，提供加工经验

真空吸盘是我公司多年研究的产品，有丰富的加工使用经验。使用我公司产品，我们将为您提供***的售后服务，提供丰富的加工经验，帮您解决工作中的难题。

八、水循环装置

    真空泵利用水循环制造真空环境，与切削液配合使设备运转更加节能，效率更高。

九、***。真空吸盘属于环保型产品，不会造成污染环境，没有光、热、电磁等产生。

CNC真空吸盘应用简介

CNC真空吸盘用途

CNC真空吸盘，又称加工中心真空吸盘。是专门为数控机床、加工中心等设备快速、高效的加工而设计的产品。省去了非真空夹具在母机上复杂低效的装夹工序，提高了工作效率。解决了磁性吸盘加工工件材质单一的问题，大大扩展了设备的应用领域，几乎可以加工所有材质的工件。目前CNC真空吸盘已广泛应用于广大机加工厂家，为广大客户解决了长期困扰加工材质单一、效率低下的问题。

CNC真空吸盘注意事项

一、加工工件能够密封，不漏气，可以形成真空状态。

二、合理使用密封条，使工件与吸盘接触区域密封。

三、加工较小工件时，未使用吸气孔需要关闭。

CNC真空吸盘维护

装夹产品流程：首先将密封条按照产品尺寸（化排列，偏小于产品即可）排列于吸盘气槽里，密封条与密封接口处需挤压一些密封好。然后将产品放上吸盘（产品四周压住密封条），打开吸盘右侧气源开关，手轻压吸住即可。加工完毕之后先别关闭吸盘气源开关，先用气枪将吸盘台面及产品四周吹干净，然后关掉气源开关，取下产品！（切记不能有脏东西吸入进气口，以免形成堵塞）！！

清洗方法：如在使用过程当中 吸气孔不慎有脏东西进入时，先将吸盘台面吹干净，然后用杯子接一些纯净温开水(或酒精)，倒入吸盘气槽，打开吸盘开关，尽量将水（或酒精）全部吸入吸气孔，然后由吸盘自行排出，循环多次，一般杂质皆可排出！

存放方法：吸盘在使用一段时间以后，需存放仓库的话，也按照以上办法循环清洗，然后再用防锈清洁油或者煤油操作一次，吸盘表面擦干净涂上防锈油后即可）！！
