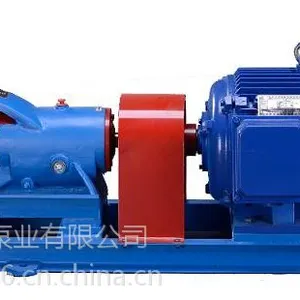

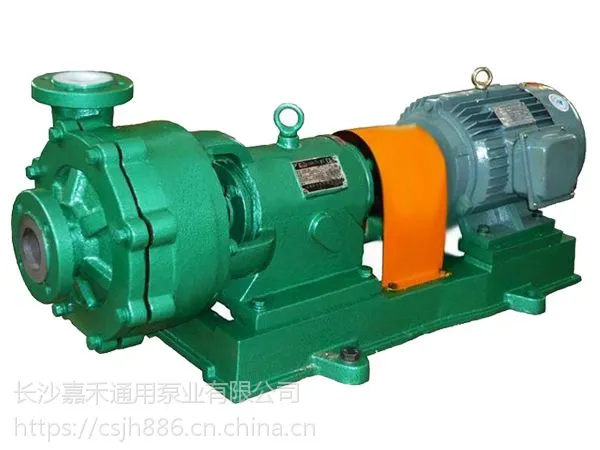

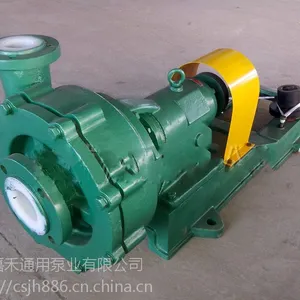

UHB系列耐腐耐磨渣浆泵概述

UHB系列耐腐耐磨渣浆泵,排渣泵属单级单吸悬臂式离心泵。该泵突出的优点是具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)。 抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。

产品特点

该泵***特点是：多功能，即一种泵能适应各种不同的工况，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。

适用范围

1、磷肥业：稀酸、母液、污水、海水，等介质的输送。

2、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。

3、化工及其它企业：各种碱性、油类的清液或料浆岗位。铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。

4、氯 碱 业：电解液等。

5、水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。

6、钢铁企业：酸洗系统的岗位、带杂质的污水。

7、湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

8、煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

型号说明

50UHB-ZK-B-20-30/UOO

50-泵进口直径为50mm

UHB-超高分子代号

Z-适用于杂质

K-K型动力密封

B-改进型密封结构

20-泵设计流量为20m3/h

30-泵设计扬程为30m

UOO-材料代号

动力密封结构及泵体结构

1、动力密封结构

UHB系列耐腐耐磨渣浆泵,排渣泵工作原理该密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质。

2、机械密封结构简介

G3密封为本公司自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环与密封盒之间设置了挡砂圈，硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的“卡砂”失效的缺点。G4密封是对G3密封挡砂K型圈部位的进一步改进，性能更加稳定可靠。G3、G4密封均为本公司***技术。

3、B型改进型泵结构简介

B型结构泵是对普通泵的改进。两者之间的区别在于后者是无台阶式背叶片，前者为台阶式背叶片结构。改进后的叶轮的背叶分为二级，二级背叶片之间有凸起台阶。与之相匹配的泵也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力，***和延长轴密封的使用寿命。

技术参数

使用温度-20℃～105℃(使用改性材料U00),

进口直径 32～350mm，

流量5～2600m3/h，

扬程80m以内。
