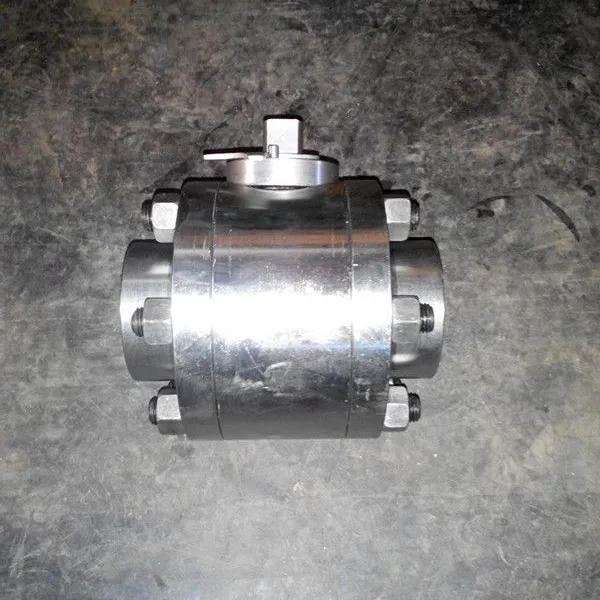

Q11F-100P/C A105/F304 锻钢高压内螺纹球阀 产品特点

1,本产品所有部件均为锻件
2,采用下装式阀杆,设备倒密封结构
3,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。

主要参数：
1.工作压力：1.0Mpa-42.0Mpa。
2.工作温度：-46 550℃。
3.驱动方式：手动,蜗轮,气动,电动等。
4.连接方式：法兰,焊接,对焊,承插焊,等。
5.制造标准：国标GB,JB,HG,美标API,ANSI,英标BS,日本JIS,JPI等。
6.阀体材质：铸钢,碳钢,WCB,WC6,WC9,20#,25#,锻钢,A105,F11,F22,不锈钢304,304L,316,316L,铬钼钢,低温钢,钛合金钢等。

国标设计标准：
设计和制造标准按照: GB12237—1989通用阀门法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092,GB/T13927-1992 通用阀门压力试验

美标设计标准：
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

Q11F-100P/C A105/F304 锻钢高压内螺纹球阀 主要零件材料

主要性能规范

Q11F-100P/C A105/F304 锻钢高压内螺纹球阀 主要外形尺寸和重量
