Q614/615F气动内螺纹三通球阀技术参数

 气缸选配：GTD/GTE、AT/SR

气缸形式：双作用单作用（弹簧复位式）

环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃

气源压力：双作用2～8bar、单作用3～7bar

Q614/615F气动内螺纹三通球阀附件选项（可选）

回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）

电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）

三联件：可对气源稳压、过滤、气缸加润滑油

手轮机构：转动手轮机构，可实现手动开、关阀

电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）

备注:气缸参数请另参考所选配的气动执行器资料.

 Q614/615F气动内螺纹三通球阀球阀标准规范

阀门螺纹类型：G· NPT· BSPT DIN259/2999

阀门检 验：***/DIN 5208—1987

驱动装置连接：*** 5211

Q614/615F气动内螺纹三通球阀球阀参数：

公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

连接方式：螺纹（L型、T型）

阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）

阀球材质：不锈钢CF8（304）、CF8M（316）

密封材料：PTFE、PPL

适用温度范围：-20℃～232℃～350℃

适用介质：水、油、气等某些腐蚀性液体（W· O· G）

Q614/615F气动内螺纹三通球阀详细介绍：

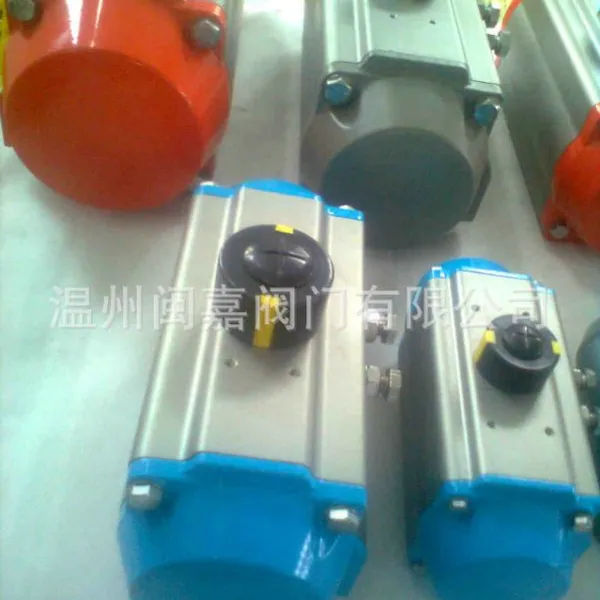

★气动执行器表面经阳极氧化处理，齿轮齿条结构，

★有开关两个位置+/-5°行程调节

★NAMUR标准气源接口，可与电磁阀直接连接

★三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便

★三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。

★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求

技术规范
