热电偶WRN2-131安徽天康集团

【产品应用】

  热电偶WRN2-131安徽天康集团作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

【工作原理】

  热电偶WRN2-131的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。

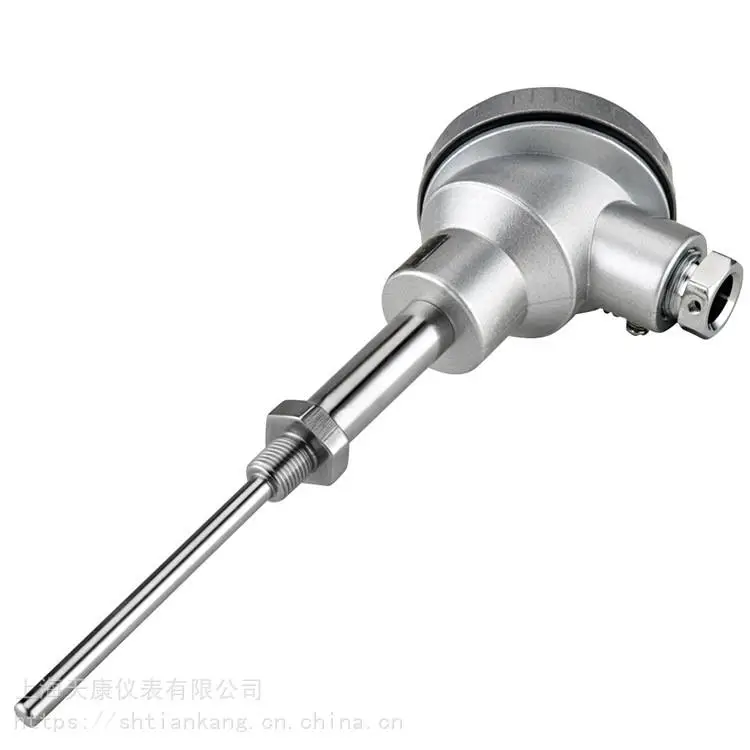

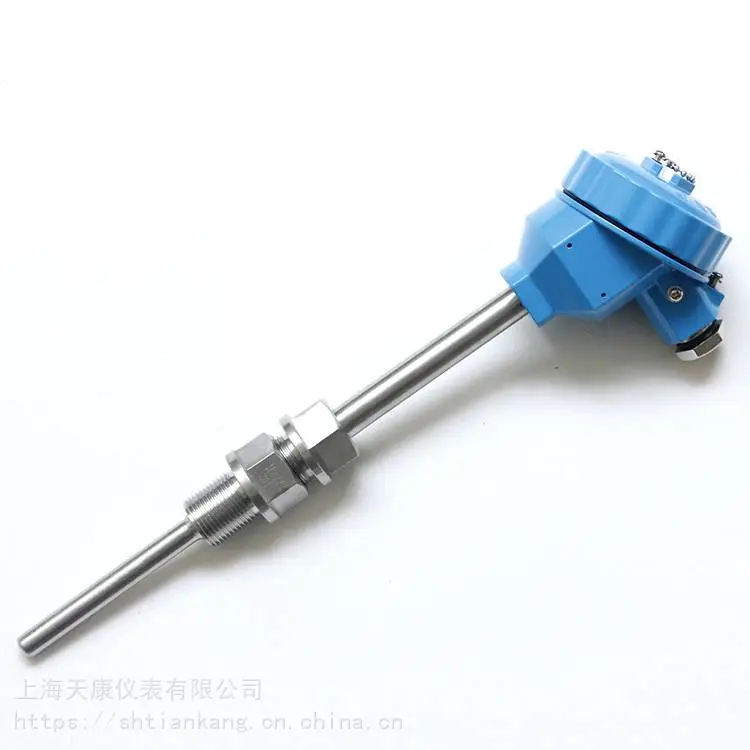

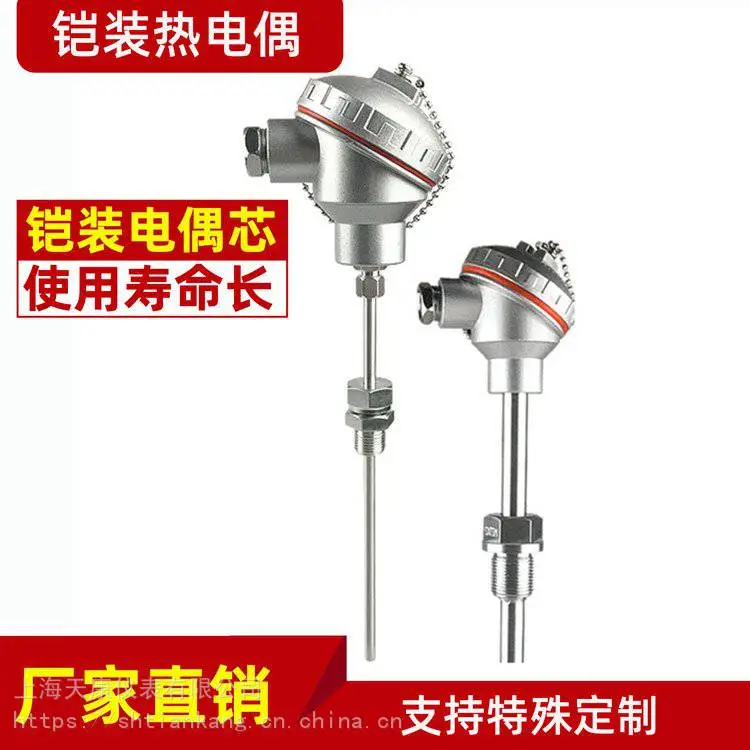

    热电偶的热电动势将随着测量端温度升高而增长，热电动势的的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

【主要技术指标】

热电偶WRN2-131安徽天康集团测量范围及基本误差

注：t为感温元件实测温度值（℃）

装配式热电偶热响应时间

    在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。

热电偶公称压力

       一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、热电偶置入深度以及被测介质的流速和种类等有关。应不小于装配式热电偶保护管外径的8～10倍（特殊产品例外）。

热电偶绝缘电阻（常温）

       常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-热电偶的常温绝缘电阻值MΩ

b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ

上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表现定：

【装配式热电偶型号选型】
