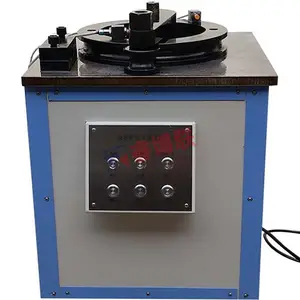

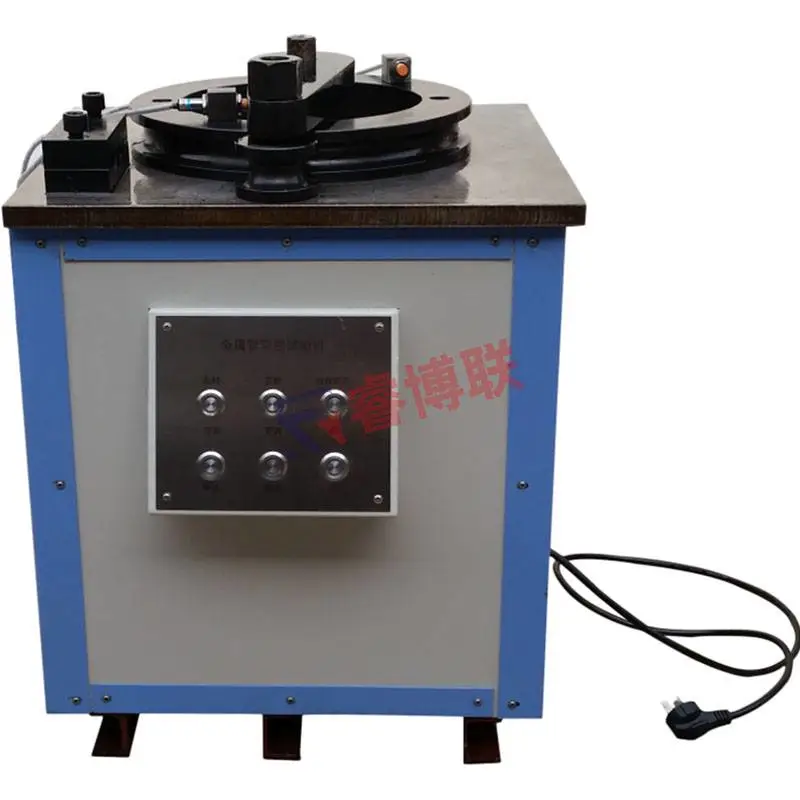

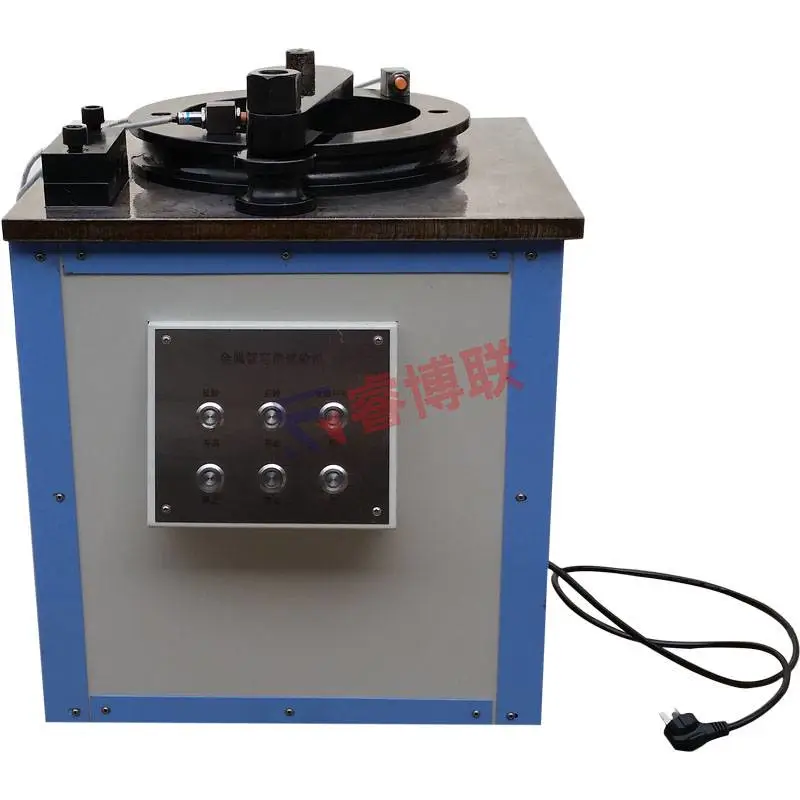

GB20041.21电动金属导管弯曲试验机

一、产品简介：

电动金属导管弯曲试验机是对金属管进行平面弯曲试验的设备。产品广泛应用于金属管行业、钢管制造业和管道企业，产品质量材料xing能jian验机构，以jian验金属管的弯曲xing能。采用电机带动涡轮减速箱传动机器主轴，弯曲型辊装在机器主轴上，启动弯管机，弯曲型辊围绕成型模转动，弯曲的角度为90 °，试验后，观察试样有无裂痕。（备注：成型轮生产需按guo标要求和导管成一定比例）。

二、技术参数：

1、试样导管直径：16mm、20mm、25mm

2、弯曲内半径：96mm、120mm、150mm

3、弯曲外半径：113mm、141mm、178mm

4、凹槽半径：8.1mm、10.1mm、12.7mm

5、试样弯曲总角度：90°

6、电压：380V

7、功率：1.5KW

8、总重量：400kg

9、外形尺寸：600×600×800mm

三、依据标准：

符合《GB 20041.21-2008 电缆管理用导管系统 刚xing导管系统的特殊要求》、《GB T14823.1电气安装用导管 特殊要求 金属导管》、GB/T244-2008《金属管弯曲试验方法》、GB/T232-1999《金属材料弯曲试验方法》、《JG/T3050建筑用绝缘 电工套管及配件》及《ZBG33008聚氯乙稀塑料波纹电线管》 等要求。

四、结构说明：

本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成。

五、产品特点：

金属导管弯曲试验机运用新技术，更趋完善和谐，tebie设置了保护限位装置，一旦用户操作有误，或者数显控制开关出现异常，紧急制动未起作用，限位装置即可发挥效能，智能停机，从而对做试验的工作人员、和机器本身起到保护作用，这套装置本身就是一项zhuan利发明技术。该设备精度kekao，使用方便，限位kekao，使用寿命chang。

六、操作说明：

1、将试验机放置平稳，表面擦拭干净。

2、试验前，先将弯曲辅助件插入试样中，弯曲辅助件可以是由无毛刺的，直径为1-2mm的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管z小内径小0.7-1mm）。或采用生产厂所推荐的弯曲辅助件。试样长度为标称直径30倍；380

3、将试样插入成形模和弯曲型辊（轮）之间的槽中。

4、将手柄缓缓压下，使试样弯曲的总角度约为120°，以至在放开型辊时，试样所弯曲到90°角，在90°角这一位置上，应在不损坏试样及弯曲辅助件的情况下。

5、试验后，观察试样有无裂痕，焊缝不应开裂，导管的截面应不过度变形。试验后，导管用相应量规在其自身重量下应该正常通过。

6、试验结束后，将试验机擦拭干净，放在干燥处保存。

七、注意事项：

电动金属导管弯曲试验机：16、20、25mm三种导管一台机器可完成试验。
