WZY-120防水卷材弯折仪

一、产品简介：

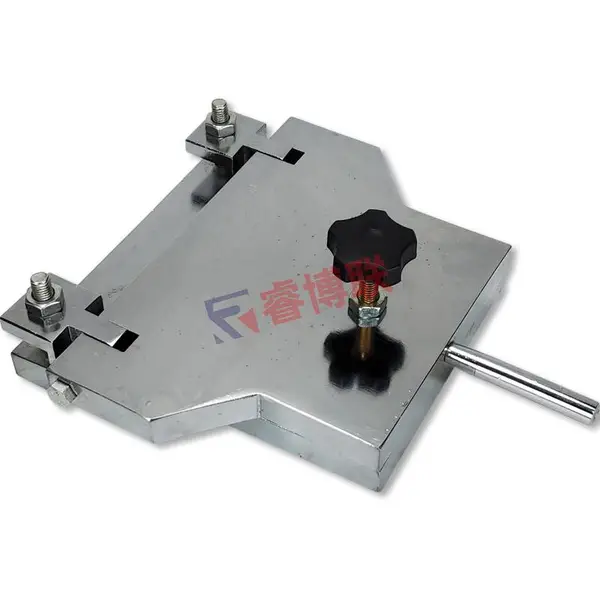

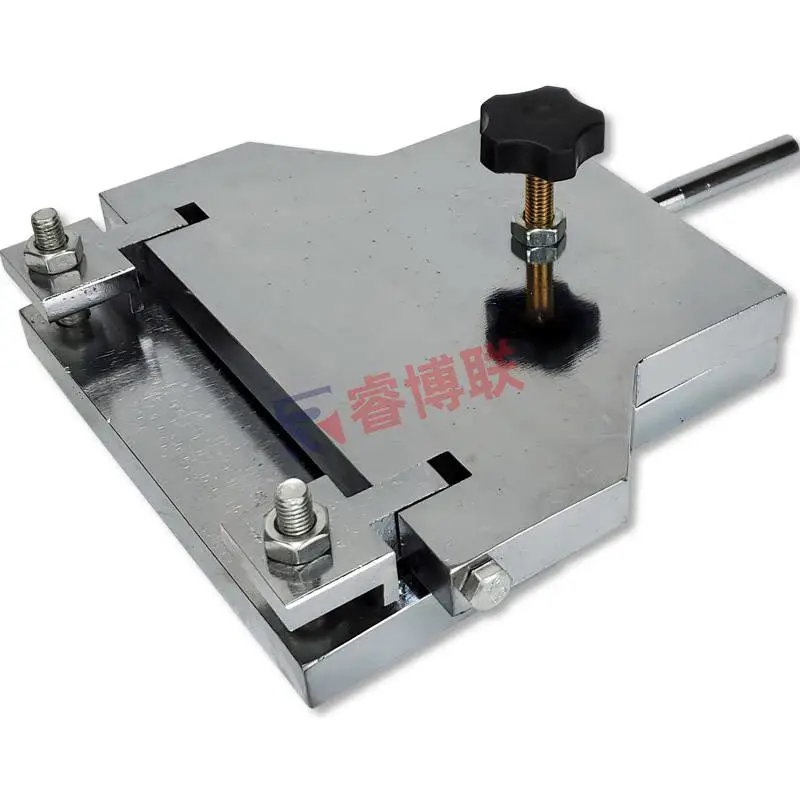

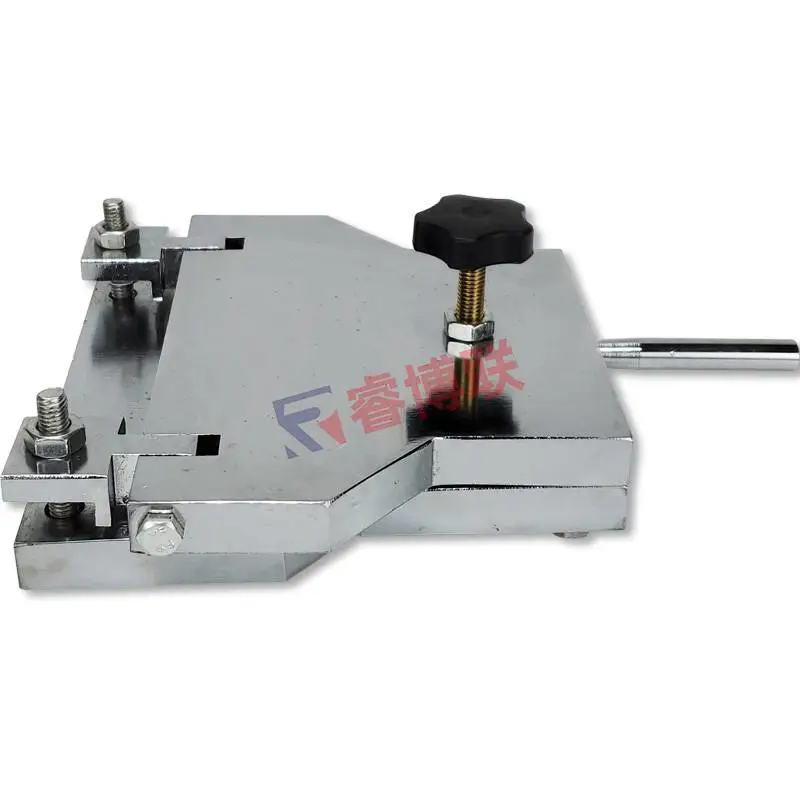

防水卷材弯折仪，用于高分子卷材和防水涂料的低温弯折性试验。弯折仪主要由金属材料制成的上、下平板，转轴及调距螺杆组成，平板间距可任意调节。

适用于做防水卷材的低温折弯试验、防水涂料的低温柔性测定、高分子卷材和防水涂料的低温弯折性试验。根据标准GB12952 《氯化聚乙烯防水卷材》、GB/T16777 《建筑防水涂料试验方法》、GB/T328.15 《建筑防水卷材试验方法***5部分：高分子防水卷材低温弯折性》及JC500《聚氨酯防水涂料》的要求设计制造。

二、技术参数：

1、试件尺寸：100×50mm、100×25mm

2、弯折角度：180°

3、重量：5.5KG

三、使用方法：

1、在标准环境下，用规定的测厚仪(厚度计)测量试样的厚度，试样的耐厚面应无***缺点。

2、在试样的横向和纵向各取100×50/50×100mm的试样两块（100×25的试样三块）。

3、将试样的的耐厚面朝外***弯曲180°，使50mm（或25mm）宽的边缘重合齐平，并确bao不发生错位，可用定位夹或10mm宽的胶布将边缘固定。

4、将弯折仪的上下两平板间距调到被测卷材厚度的三倍后，再将弯折仪上下平板翻开，将同一方向的两块试样放在弯折仪的下平板上，重合的一边朝向转轴并与刻度线防齐。

5、将弯折仪连同试样放入低温箱内，在规定温度下bao持1H（或2H），然后1S之内将上平板翻下到所调的间距位置，bao持1S 后，取出试样。

6、恢复到室温后，观察试样弯折处是否断裂，或用放大观察试样弯折处受拉面是否有裂纹或断裂。

7、两块或三块试验均不断裂或无断纹时，评定为无断裂。

8、注(1)以标准GB12592-2003(聚氯乙烯防水材料)为例。其他材料使用方法应参其相应标准或行标中的试验方法进行。
