蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。　蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时***的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

　　采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

　　如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

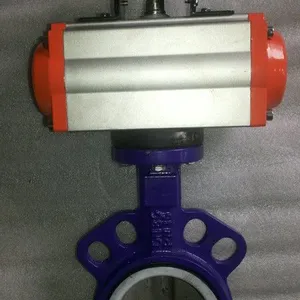

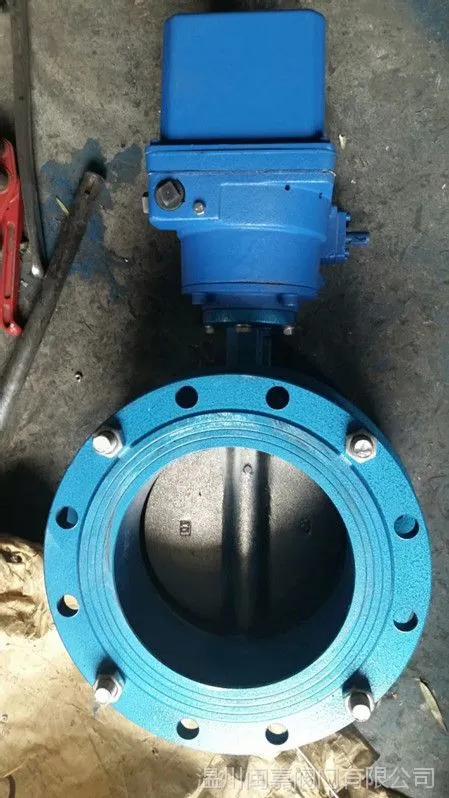

　　常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

蝶阀结构工作原理适用环境分析

1．按结构形式分类

(1)中心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

2．按密封面材质分类

　(1)软密封蝶阀。

　1)密封副由非金属软质材料对非金属软质材料构成。

　2)密封副由金属硬质材料对非金属软质材料构成。

　3)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

3．按密封形式分类

　　(1)强制密封蝶阀

　　1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生

　　2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

　　(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

　　(3)自动密封蝶阀。密封比压由介质压力自动产生。

4．按工作压力分类

　　(1)真空蝶阀。工作压力低于标准大气历的蝶阀。

　　(2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。

　　(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。

　　(4)高压蝶阀。公称压力PN为10。0--80．0MPa的蝶阀。

　　(5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。本类阀门在管道中一般应当水平安装。

零件材料
