| 品牌：闽嘉阀门 | 型号：GT系列电磁气动高真空球阀 | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：100mm |
| 适用介质：水 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电磁 |
| 零部件及配件：配件 | 用途：截止 | 作用对象：泵 |
| 3C阀门类别：工业 | 规格：300 |

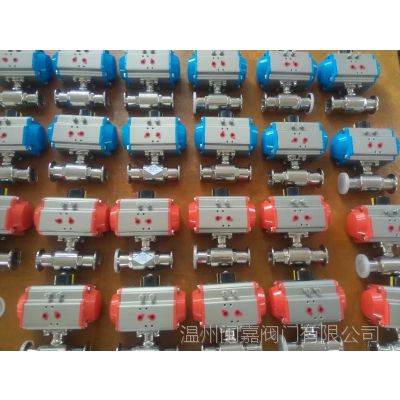

GT系列双作用三片式不锈钢内螺纹球阀、气动球阀
该气动球阀带电磁阀 限位开关及起源三联件等
选气动阀门，既环保又节能。
制造规范
基本设计标准：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。 法兰标准：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。 焊接端标准：ANSI B16.25、GB12224-89或用户要求。 结构长度标准：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。 试压标准：API598，API 6D，JB/T13927。 适用介质：水、蒸汽、液化石油气、天然气及腐蚀性介质等等。 材料的压力-温度等级按GB9131或ANSI B16.***。 驱动方式：手动、气动、电动、蜗轮驱动等。
材料
| 零件名称
| 普通碳素钢系列
| 不锈钢系列
| 低温钢系列
| 抗硫系列
| |
| GB标准
| NACE标准
| ||||
| 阀体、左体
| WCB
| CF8，CF8M，CF3，CF3M
| LCB,LCC
| WCB
| CF8M
|
| 球 体
| F6a WCB+HC r
| CF8，CF8M，CF3，CF3M
| LCB,LCC
| WCB+HCrF6a
| CF8M
|
| 阀 座
| PTFE；烧结碳纤维；金属+橡胶组件；金属堆焊硬质合金
| ||||
| 阀 杆
| F6a
| 304.31 6
| F6a
| 31 8
| 316
|
| 阀座支承圈
| A105 Zn
| 304.31 6
| A105 Zn
| A105 Zn
| 316
|
| 阀杆填料
| PTFE；碳纤维，柔性石墨 | ||||
| 阀杆轴承、 止推轴承
| 金属衬PTFE；烧结碳纤维 | ||||
| 填料压环
| F6a
| 304.31 6
| F6a
| F6a
| 316
|
| 弹 簧
| 3Yc-7
| ||||
| 双头螺柱
| A193-B7
| A1 93-B8、B8M
| A320-L7
| A193-B7
| A193-B7
|
| 螺 母
| A1 94-2H
| A194-8
| A194-4
| A194-2H
| A194-2H
|
| 压 盖
| WCBA105
| ||||
主要性能规范
公称压力 PN/MPa | ***使用 压力MPa | 试验压力 (MPa) | 压力级 | ***使用 压力MPa | 试验压力 (MPa) | ||||
壳体 | 高压液密封 | 低压气密封 | 壳体 | 高压液密封 | 低压气密封 | ||||
1.6 | 1.6 | 2.4 | 1.8 | 0.6 | CLASSl50 | 2.0 | 3 | 2.2 | 0.6 |
2.5 | 2.5 | 3.8 | 2.8 | C.LASS300 | 5.0 | 7.5 | 5.5 | ||
4.O | 4.O | 6.O | 4.4 | C.LASS400 | 6.3 | 9.5 | 7 | ||
6.4 | 6.4 | 9.6 | 7.1 | C.LASS600 | 10 | 1.5 | 1.1 | ||
连接尺寸
说明:本样本只列出JB77-79,ANSI B16.5的法兰结构型式以及手柄部分的尺寸；图样仅供标注尺寸使用。如用户需要其它相关标准的法兰或对焊端部结构型式及尺寸以其它标准的结构长度和蜗轮、气动、电动驱动的尺寸，请来函来电索取。
闽嘉阀门为您服务：15858045432贺工 阀门-精品阀门-优质工程阀门-不锈钢阀门，MJV/温州闽嘉阀门为您提供非标量身定制， MJV/温州闽嘉阀门有限公司是国内专业的活塞式水锤吸纳器、胶胆式水锤吸纳器、不锈钢水锤吸纳器、304不锈钢闸阀 ，非标特种阀门，特殊合金阀门企业，我们致力于为用户提供高品质阀门 闽嘉总部位于泵阀之乡温州瓯北三桥工业区新河路296号， 温州闽嘉阀门有限公司是一家科技型，拥有核心技术，服务型的阀门制造商和管道方案设计解决专家，闽字牌“闽嘉阀”自主品牌，我们立足于为用户提供高品质、高性价比的产品和优质服务，努力降低用户采购成本，一站式服务，解决用户采购烦恼，闽嘉阀欢迎广大客户来电来厂指导。 闽嘉阀门为您服务：15858045432贺工
