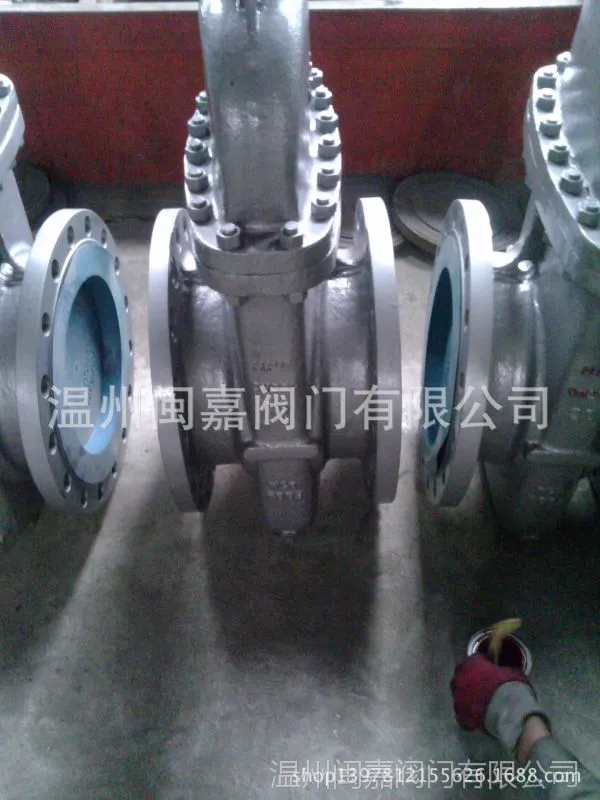

Z43F带导流孔平板闸阀/温州闽嘉平板闸阀/手动带导流孔平板闸阀

手动带导流孔平板闸阀（单闸板、双手动带导流孔平板闸阀（单闸板、双闸板） Z43NF、Z43DF、Z43F、Z43D、Z43Y、Z43H、Z43W Z44NF、Z44DF、Z44F、Z44D、Z44Y、Z44H、Z44W 抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M” 压力范围：PN10-PN420 Class150-Class 2500 口径范围：DN50-DN1000 NPS 2-42” 材质：碳钢、不锈钢、低温钢、铬钼钢、合金钢等 平板闸阀适用于天然气、石油、化工、环保等输送管线、放空系统和油、汽存贮装置上，用作启闭设备

平板闸阀主要零部件材料：

本系列产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工***一种理想的新型装备。

 二、Z43D,Z43DH,带导流平板闸阀应用范围：

  平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线

 导流平板闸阀适用于Class150～900LB、PN1.0～16.0MPa,工作温度-29～180℃的天然气，石油，化工，环保，城市管道，燃气管线等到输送管线，用于截断或接通管路中的介质，也可用于放空系统和汽储存装置上，用作启闭设备。阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，全封闭结构，防护性能好，可适应全天候要求。

    Z43F带导流平板闸阀结构优势
    1.阀体有铸造和焊接两种结构。
    2.阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
    3.阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
    4.金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
    5.带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
    6.阀门的全开的，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
    7.本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能***可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
    8.阀门关闭时能自动卸掉内腔高压（详见工作原理图），***使用安全。
    9.全封闭结构，防护性能好，可适应全天候要求。
    10.阀门设有指示杆或观察窗以表示阀门的启闭情况。
