板式输送机是一种专门针对矿山、水泥等行业研发的一种新型系列给料产品,矿山、冶金,水泥行业中矿石、半煤岩等物料在给料时,易对带式给料机造成损伤,皮带损坏率较高,造成物料在输送中无法实现给料的难题。针对上述问题,我公司研制出链板式给料机,***解决了上述问题。

价    格

订货量

  • ¥9.8万

    1 - 2台

  • ¥9.6万

    ≥3台

袁先生经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐁜𐁝𐁞 𐁟𐁞𐁠𐁡 𐁢𐁡𐁣𐁞 𐁟𐁜𐁝𐁞𐁤𐁟𐁞𐁠𐁡𐁢𐁡𐁣𐁞
  • 发货地江苏 海安市
  • 发货期限35天内发货
  • 供货总量10台
产品推荐
加工定制:是品牌:联源型号:GBL1200*4000
输送能力:100t/h功率:5.5KW类型:链板输送机
输送距离:4m外形尺寸:5.3m重量:6000kg
适用领域:水泥厂规格:GBL1200*4000

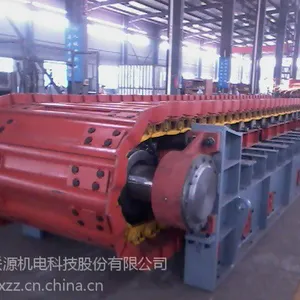

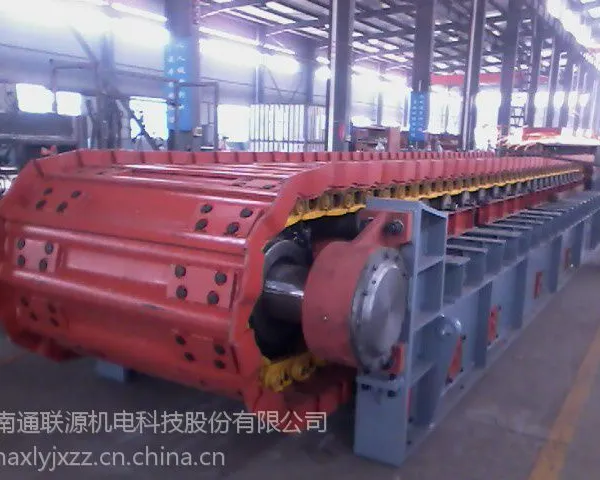

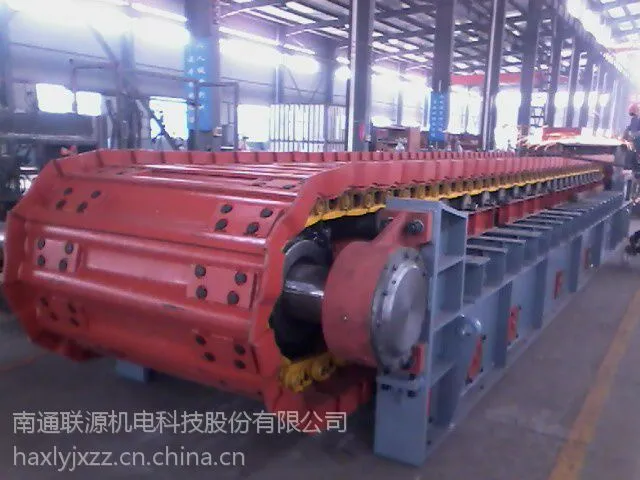

江苏联源GBL系列板式输送机产品说明书

WBL系列板式输送机产品说明书

一、WBL系列板式输送机 概述

板式输送机是一种专门针对矿山、水泥等行业研发的一种新型系列给料产品,矿山、冶金,水泥行业中矿石、半煤岩等物料在给料时,易对带式给料机造成损伤,皮带损坏率较高,造成物料在输送中无法实现给料的难题。针对上述问题,我公司研制出链板式给料机,***解决了上述问题。

二、WBL系列板式输送机结构及工作原理

 ㈠、结构

1、接料斗

接料斗是连接料仓及链板式给料机料槽的矩形短接,漏斗上部法兰与料仓口法兰相匹配,下部法兰与料体连接,以***来料有效进入料仓。

2、料槽

整个料槽围成一个相对封闭的箱体,以***上部来料能够有效进入板链上部,便于物料自开口处由刮板输送至下一级输送系统,同时***不使物料散落。

3、链条和槽板:

链条采用优质合金结构钢, 抗拉强度不小于 224KN 的实心销轴滚子链,

槽板采用合金结构钢加工压制而成,具有高强度和高耐磨性

输送链、槽板通过实心销轴连接,在头、尾轮之间形成闭式循环,便于实现连续运输,大大提高了设备使用寿命,较适合用于大块石灰石。

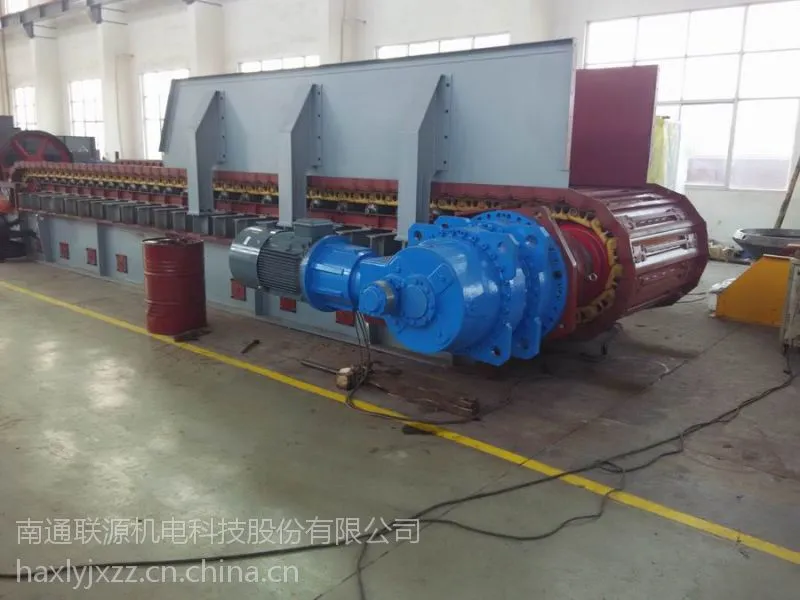

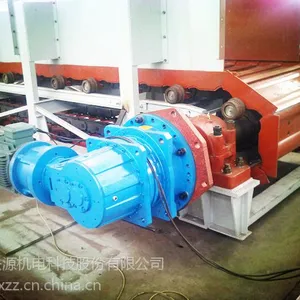

4、传动机构

采用变频电机和减速机组合,具有调速功能,传动平稳、可靠,调速方便,用户可根据来料量大小调节转速。可根据用户要求配变频调速装置,增减电机转速,调节输送量。输出轴链轮与头轮组采用32A套筒滚子链连接,便于更换,使用寿命长。

5、头轮组

头轮组装有两件主动链轮,与尾轮组相呼应,头轮组做为主动轮组,尾轮组为从动轮组。当传动机构带动头轮转动时,带动输送链条、槽板输送装置运转,完成输送料过程。

6、底架

由型钢焊接而成,牢固稳定,是支撑上部各部件的载体。

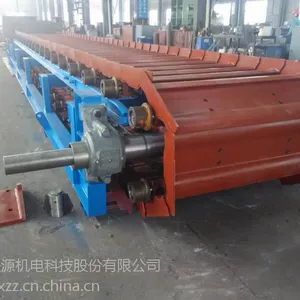

8、尾轮组

尾轮组做为从动轮,同时也是卸料滚筒,在轴座旁设有调整丝杆,可随时调整张紧力。

 ㈡、WBL系列板式输送机工作原理

当物料从料仓口落入导料槽到刮板上的同时,驱动链轮带动输送链条、 刮板,导出物料,完成物料的给料过程,给料量的大小和速度可由闸门开度大小和变速机构的调速来实现。
