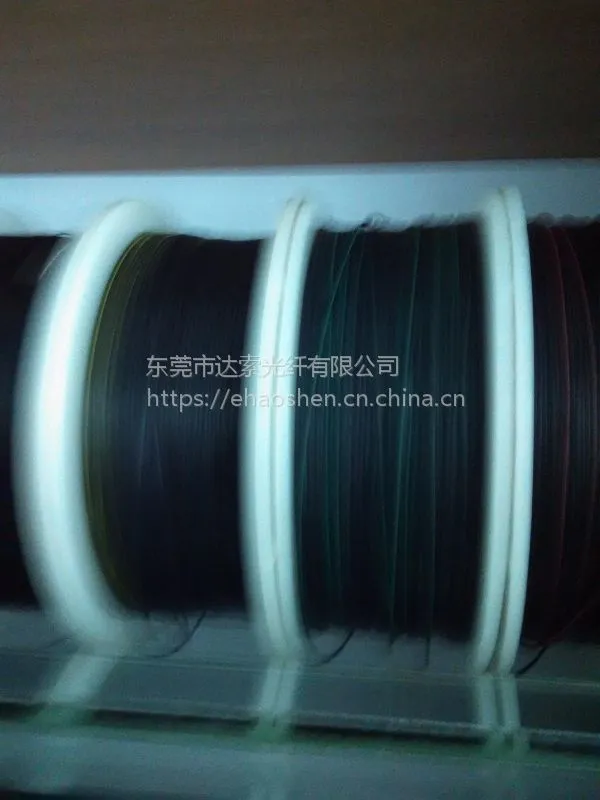

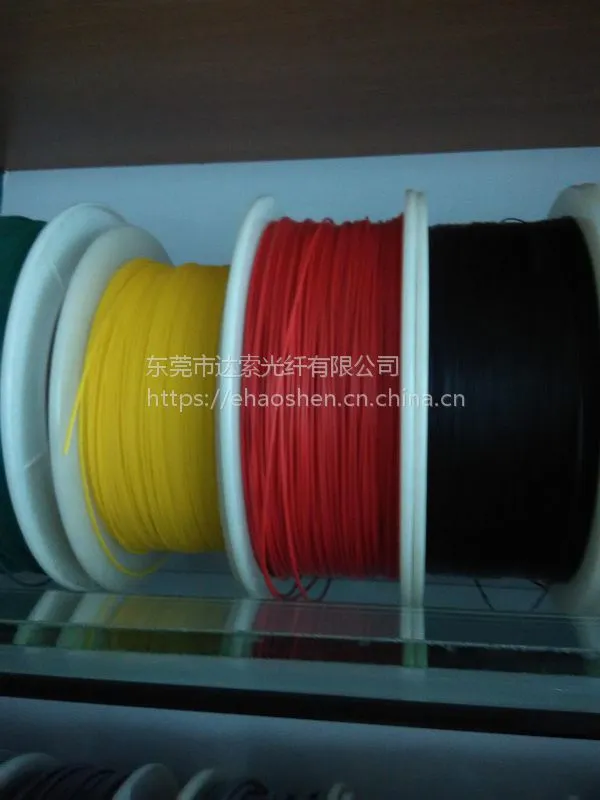

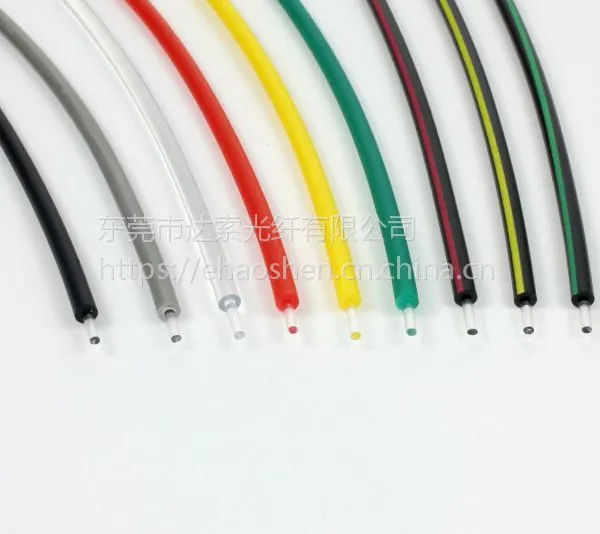

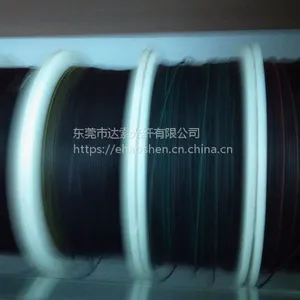

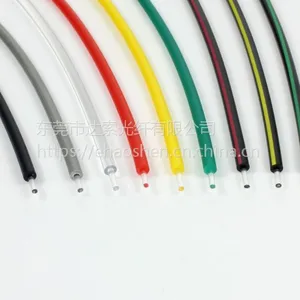

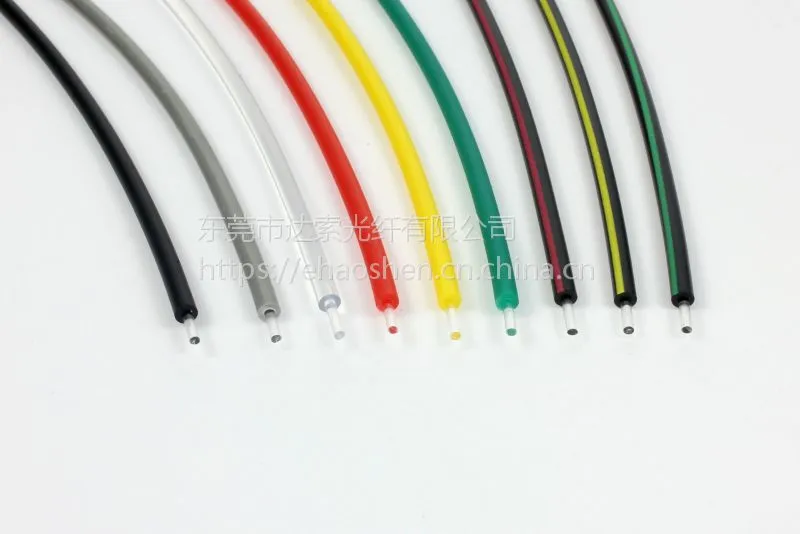

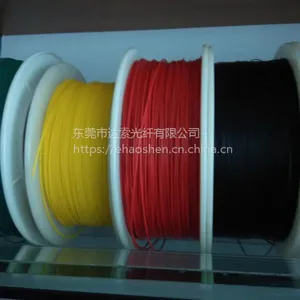

供应面板型短路接地故障指示器用塑料光缆

一、产品分类、显示方式、型号及安装

名 称 显示方式型 号 功能安装固定方式
面板型故障指示器 指示灯显示 XW-EKL 总线接地、单相短路检测 卡环固定、皮带抱箍
安装位置 电力系统、油田、化工、钢厂和铁路等电缆系统的配电设备中

二、基本原理
  短路原理:当线路出现短路故障时，短路传感器感应到故障电流，同时将这一信号转换为数据信号发送给主机，则主机面板上的两相短路故障指示灯亮，显示故障所发生的线路。
  接地原理：接地部分以检测线路零序电流作为判断依据，当系统出现接地故障时，如果面板上的接地指示灯亮，表明电缆系统发生了接地故障。

  安装步骤：
  一、主机与电流传感器的安装：主机安装在配电柜的前面板上；短路电流传感器安装在环网供电线路的A、B、C三相上，必须紧固地套接在被检测的线路上；接地电流传感器安装在已分开的剥去屏蔽的三相电缆总线上。
  二、主机与电流传感器的接线连接：在主机背面可见一组16位的端子排，是用以检测故障的电流传感器数据输出信号与主机连接的接口。具体安装步骤如下：
1. 将对应A相短路电流传感器的两条红色数据线分别连接到接口端子排的6和7号位上，另一条黑色的线接在接口端子排的5号位上。
2. 将对应B相短路电流传感器的两条红色数据线分别连接到接口端子排的9和10号位上，另一条黑色的线接在接口端子排的8号位上。
3. 将对应C相短路电流传感器的两条红色数据线分别连接到接口端子排的12和13号位上，另一条黑色的线接在接口端子排的11位上。
4. 将对应接地电流传感器的两条红色数据线分别连接到接口端子排的15和16位上，其余一条黑色的线接在接口端子排的14位上。
五、技术参数
1. 短路电流报警：≥160A误差±10%；出厂设定为800A，短路延时20mS
2. 接地电流报警：8A~2000A误差±10%出厂设定为20A，接地延时20mS
3. 工作电源：CR123A锂电池3.0V（有效期不小于8年）
4. 整机待机电流：≤ 5μA
5. 自动复位时间：6h～48h(出厂整定为12h)
6. 指示器防护等级：主机IP40；传感器IP65
7. 远传继电器：230/VAC－0.5A30V/DC－1A
8. 短路电流传感器承受电流：20KA 4S
9. 工作环境：-40℃～+75℃；
10. 相对温度：≤95%；防水、防酸、防盐雾
11. 使用范围：20kV以下等级的系统中
