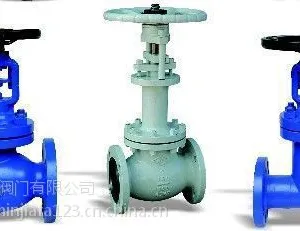

J41F-16C4不锈钢法兰截止阀

• 型号：	J41F-16C4不锈钢法兰截止阀	口径：	DN15-DN500
  压力：	1.6MPQ-16MPA	材质：	碳钢

  截止阀（Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

  J41F-16C4不锈钢法兰截止阀执行标准 Administer Standard

  设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection And Test
  GB122235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

  J41F-16C4不锈钢法兰截止阀压力试验 Pressure Test

  公称压力NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
  强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
  水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
  上密封试验Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
  气密封试验 Air Seal Test	0.5-0.7

  J41F-16C4不锈钢法兰截止阀主J41F-16C4不锈钢法兰截止阀 不锈钢法兰截止阀要零件材料及性能 Main Part Materials and Property

  体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度℃ Working Temperature	适用介质Suitable Medium
  WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品 Water Steam Petroleum Ptoducts
  WC1	38CrMoAl 25Cr2MoV				≤450
  WC6					≤540
  WC9					≤570
  C5 C12					≤540
  ZGCr5Mo					≤200	硝酸类Nitric acid
  ZG1Cr18Ni9Ti	1Cr18Ni9Ti
  					≤200	醋酸类Acetic acid
  ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

  J41F-16C4不锈钢法兰截止阀规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)

  1.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量 Weight
  凸面 法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-14	198	120	4.9
  	15	130	95	65	45	14	4-14	218	120	5.3
  	20	150	105	75	55	14	4-14	258	140	7.0
  	25	160	115	85	65	14	4-14	275	160	7.4
  	32	180	135	100	78	16	4-18	280	180	8.3
  	40	200	145	110	85	16	4-18	330	200	12.6
  	50	230	160	125	100	16	4-18	350	240	14
  	65	290	180	145	120	18	4-18	400	280	22.7
  	80	310	195	160	135	20	8-18	355	280	29
  	100	350	215	180	155	20	8-18	415	320	32.8
  	125	400	245	210	185	22	8-18	460	360	79.5
  	150	480	280	240	210	24	8-23	510	400	93
  	200	600	335	295	265	26	12-23	710	400	179
  	250	622	405	355	320	30	12-25	786	450	441
  	300	698	460	410	375	30	12-25	925	500	646

  J41F-16C4不锈钢法兰截止阀规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)

  2.5MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量 Weight
  凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	16	4-14	198	120	4.9
  	15	130	95	65	45	16	4-14	218	120	5.3
  	20	150	105	75	55	16	4-14	258	140	7.0
  	25	160	115	85	65	16	4-14	275	160	7.4
  	32	180	135	100	78	18	4-18	280	180	8.3
  	40	200	145	110	85	18	4-18	330	200	12.6
  	50	230	160	125	100	20	8-18	350	240	16
  	65	290	180	145	120	22	8-18	400	280	25
  	80	310	195	160	135	22	8-23	355	280	30
  	100	350	230	190	160	24	8-25	415	320	34.8
  	125	400	270	220	188	28	8-25	460	360	89.5
  	150	480	300	250	218	30	12-25	510	400	99
  	200	600	360	310	278	34	12-25	710	400	181
  	250	622	425	370	332	36	12-30	786	450	445
  	300	698	485	430	390	40	16-30	925	500	651
