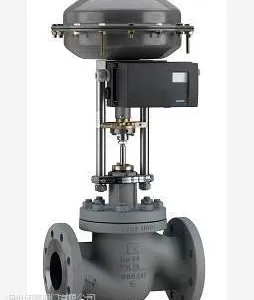

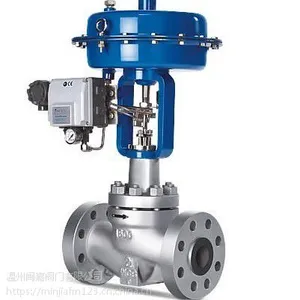

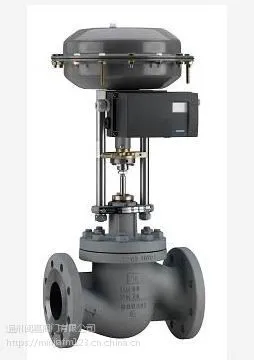

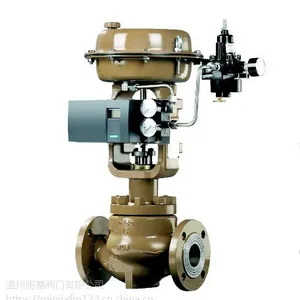

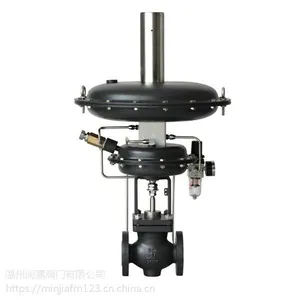

ZJHQ、X气动薄膜三通调节阀

ZJHQ、X气动薄膜三通调节阀

一、ZJHQ、X气动薄膜三通调节阀产品概述

        ZJHQ、X气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于***控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。

        该阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。

二、ZJHQ、X气动薄膜三通调节阀主要零件材料及推荐使用温度范围

零件名称 材料 温度范围

阀体

上下阀盖 HT200 -20～200℃

ZG230-450 -40～450℃

ZG1Cr18Ni9Ti -250～550℃

阀芯、阀座、阀杆 1Cr18Ni9 -250～550℃

密封垫 橡胶石棉板

不锈钢缠绕垫

填料 聚四氟乙烯

上下膜盖 A3钢板

膜片 35CrMoA

35、A3

支架、顶盘 HT200

压缩弹簧 60Si2Mn

波纺薄膜 5806胶夹480D尼龙66网眼布

三、ZJHQ/X气动薄膜三通调节阀主要技术参数

阀座直径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300

分流 25 32 40 50 65 80 100 125 150 200 250 300

额定流量

系数kv 合流 8.5 13 21 34 52 85 125 210 340 535 800 1260

分流 25 32 40 50 65 85 125 210 340 535 800 1260

公称压力MPa 1.6 4.0 6.4

行　程mm 16 25 40 60 100

流量特性 直线

介质温度℃ -20～200、-40～+250(常温型)、-40～315（中温型）

法兰尺寸 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59

法兰型式 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式

阀体材质 HT200,ZG230-450、ZG1Cr18Ni9

阀芯材质 1Cr18Ni9

上阀盖型式 普通式（常温型），热片式（中温型）

可调比 30:1

气源接头 M16×1.5

四、ZJHQ/X气动薄膜三通调节阀执行机构主要技术参数

型　号 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6

有效面积cm2 400 630 1000 1600

行　程mm 16.25 40 60 1000

弹簧范围KPa 20～100；40～200、20～60、60～100、80～240

五、ZJHQ/X气动薄膜三通调节阀主要性能指标

项目 不带定位器 带定位器

基本误差％ ±6 ±1.5

回差％ 5 1.5

死区％ 4 0.6

始终点偏差％ 气关 始点 ±2.5 ±1.5

终点 ±6.0

气开 始点 ±6.0

终点 ±2.5

额定行程偏差％ ±2.5

允许泄漏量L/h 10-3×阀额定容量
