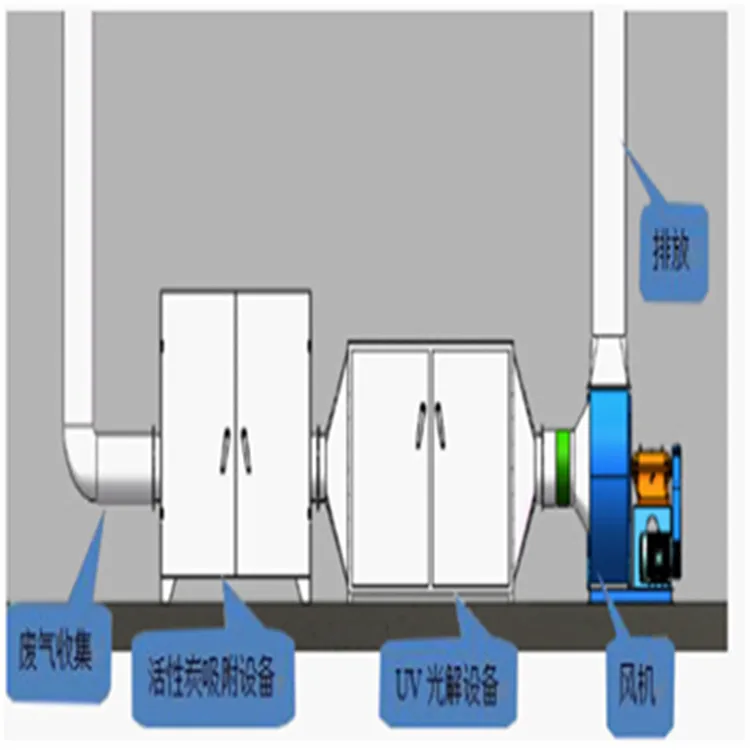

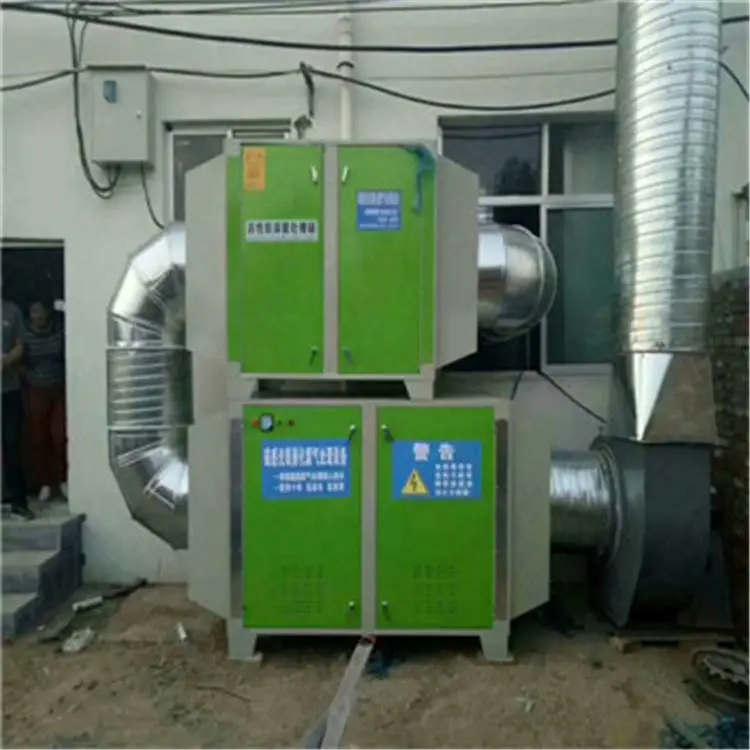

优质活性炭汽车环保烤漆房定做 山东乐旺喷漆房光氧催化废气处理设备  漆雾净化过滤器方案

尺寸与技术参数根据用户要求设计制做、安装。

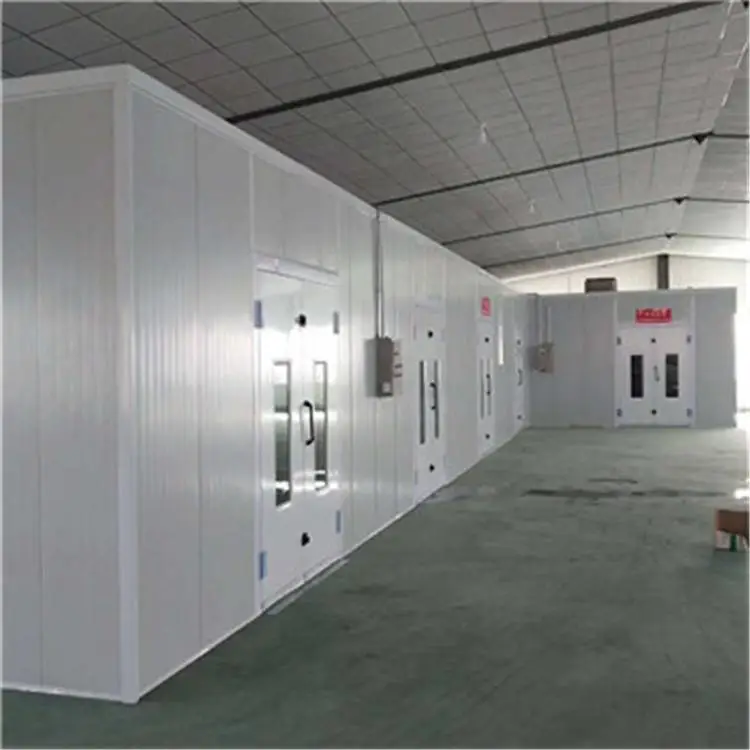

                          一、房体系统：采用拼装式EPS插口彩钢保温板，墙板厚75mm，外层为彩涂板，中间填充EPS保温材料，PU发泡连续成型，内外板与保温材料整体压制而成一体。所有壁板均采用75mm厚的EPS夹心彩钢板，顶板选用彩钢保温板拼装，本喷烤漆房室体外径尺寸设计为：（长×宽×高）mm: 7000×4000×3200,设备内径

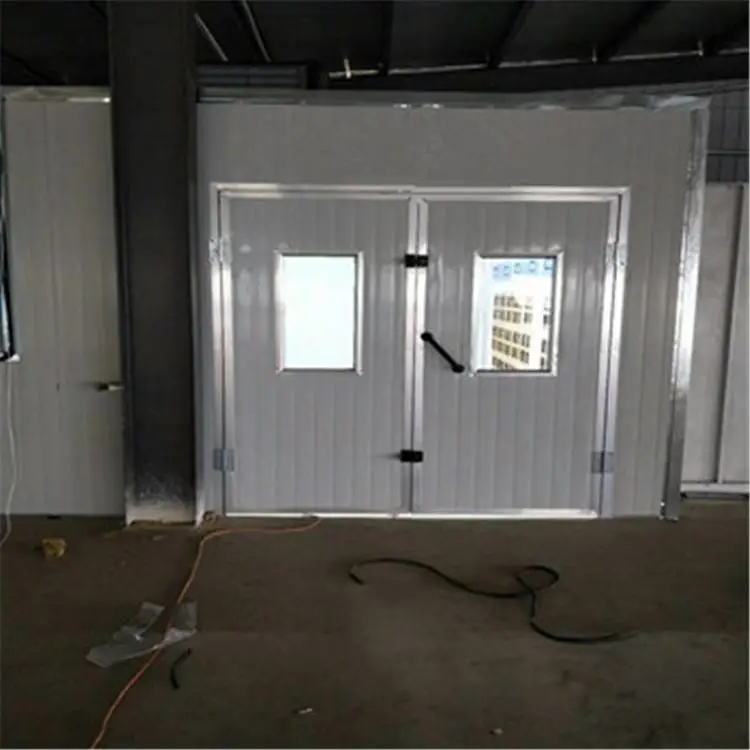

尺寸为：（长×宽×高）mm: 6900×3900×2600，房体前端设置一套大门，大门尺寸（宽×高）为2800×2500mm，在室体侧面设置一套安全门，安全门尺寸（宽×高）为：750×1800mm，材料与侧板同质，安全门设有压力保护装置，确保使用安全，当室内压力过大时，安全门自动打开泄压，且可疏散通行，在大门及工作门上安装有玻璃观察窗。整体结构牢固，与墙板结合***。

该墙板具有如下特点：

1、轻型,新颖,造型美观;

2、保温,隔热,隔声性能良好;

3、强度,刚度,稳定性,抗冲击性能好

4、预制装配化程度高,施工快捷

二、框架系统：由于该喷烤漆房的高度达到了3200mm，为了使该喷烤漆房达到更安全和精益求精的目的，

我们设计了该框架结构。采用40mm×40mm的方型钢管，从内部穿过复合板，并且横竖各个方向连接起来，形成一个整体。共5组。

三、照明系统：采用顶侧部与腰侧灯相结合照明的方法，此结构使房内光线柔和，光照均匀明亮，且室内光强达800Lum以上，照明灯管采用菲利浦灯管进行照明，镇流器为专用镇流器，性能稳定，使用寿命长。

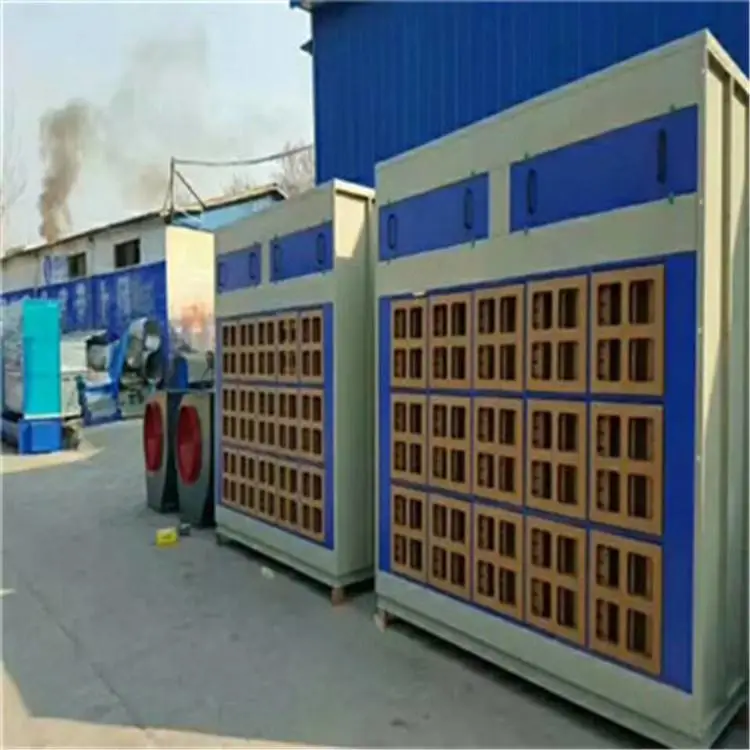

四、净化系统：采用具有精粗双重过滤结构，粗郊过滤层能有效地捕捉直径大于10μm的尘粒，精密级亚高效过滤层为sp-600特厚过滤棉具有多层结构，能有效地捕捉直径大于4μm的尘粒，整个过滤系统尘量大、阻力小、寿命长、过滤效率可达98%以上。

五、送、排风系统：根据喷烤漆室风量的要求，送风量为20000m3/h，喷烤漆房采用1套正压风送、排风系统，送风系统设置2台3kw正压风风机，采用镀锌板模压成型，风量大，耐温性好。均有专用风机厂制造。

六、加热系统：采用远红外电加热装置。主要包含远红外发生器、不锈钢反射罩、电线和线槽等。本喷烤漆室共配置24套加热系统，考虑到使用的实际情况，每套采用1支0.8kw的远红外发生器，并分三路控制，便于更安全的控制和使用。功率24W，并相应配套采用不锈钢制作的热能辐射器，热交换率达到95%以上。  山东博远涂装专业生产环保烤漆房，汽车环保烤漆房，喷环保烤漆房，无尘环保烤漆房，电加热环保烤漆房，家具环保烤漆房，红外线环保烤漆房，高温环保烤漆房，量子级环保烤漆房，环保烤漆房大型生产基地，专业品质，值得信赖

售后服务承诺：

本公司产品实行保修一年，终身售后服务，优惠提供易损件

三、施工方案：

1、  合同生效后，供方进行产品设计，设计制作周期

     为7-10天

2、  供方进行设备安装，需要6-9天

3、  供方负责设备安装、调试，并交付使用。

4、  调试结束后为需方2-3名操作和维护保养人

     员，使其对设备结构、工作原理、操作使用、维

     护保养等方面都有一定了解。

5、  若有其它未尽事宜，双方协商解决。
