简单介绍

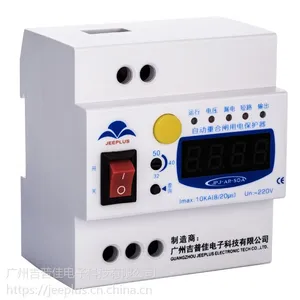

JPJ-AR系列自动重合闸用电保护器具有失压跳闸、电压异常跳闸、检有压延时合闸功能，可满足分布式光伏发电系统接入电网相关电压率，降低维护量和维护成本，提高系统安全性和稳定性。

安装教程

1.将本开关安装于墙壁上或主机箱内，避免直接雨 淋、日晒；

2.将保护器接线端子一端朝下安装，避免雨水滴入接线端子内；

3.分清市电AC220V的零线和火线，并且接入到保护器的电源输入端；

4.保护器的电源输出连接到负载设备的电源输入端；

5.如果合上电源10秒后。红色指示灯亮，表明线路有相应故障，关断开关10秒后，再合上，如果仍不能合闸送电，表明线路中漏电电流超过规定值，或线路存在过流短路现象，应关断所有负载，马上查明原因，排除故障，方可送电；

6.本保护器可代替现有漏电开关及断路器，安装时，应卸掉已安装的漏电保护开关；

7.按产品面板标识接入单相220V电源,用电设备供电线路及接地线，特别注意输入与输出端不能接反；

8.本开关输出到用电设备的线路必须是专线专用， 不论是火线还是零线，都不能与其它供电线路相连接，避免与其它开关交叉供电。

参数介绍

1、额定电压:220V  50Hz

2、工作电压范围：AC85~300V

3、额定负载电流：In：32A

4、过流动作电流：≦2s

5、短路动作电流：≦0.1s

6、漏电动作电流：≧30mA/动作时间≦0.1s（可选）

7、过压动作电压及动作时间1：≧135%Un±10V，动作时间≦0.2s；

8、过压动作电压及动作时间2：≧110%Un±10V，动作时间≦2s

9、欠压动作电压及时间：≦70%Un±2%，动作时间2s

10、失压动作电压及时间：≦20%Un±2%，动作时间0.2s

11、欠压恢复电压：≧85%Un±2%

12、重合闸间隔时间：30秒/5分钟/10分钟

13、重合闸复位时间：5s

14、功耗：<1W

15、通讯功能：可选

16、防雷功能：10KV

17、工作温度：-40-65℃

18、贮存温度：-40-85℃

19、相对湿度：10%-90%

20、安装方式：导轨式安装

适用范围

广泛用于分布式光伏发电并网系统、通讯铁塔、卫星地面接收站、微波发送站、电动汽车充电桩、户外一体化机柜、综合接入、专用设备机箱、平安城市治安监控工程，治安卡口，智能交通，智慧城市等无人值守设备中。

所具备特点

电压保护功能：具有过压/欠压/失压跳闸，低电压闭锁合闸，检有压延时合闸等功能；

故障识别：具有过流/漏电保护和识别瞬时性故障功能，保障自身设备和线路***；

重合闸功能：在线自动检测，供电电压正常后自动恢复供电，无需人工合闸；

手动分闸功能：可实现现场人工分闸或合闸，提高现场作业安全；

告警功能：上述故障保护时，相应红色告警灯亮，指示相应的故障类型；

通讯功能：具有RS485网络通讯接口，通过软件界面远程监测和控制功能；

显示功能：具有LED或中文液晶显示，电压值、电流值、漏电值和故障信息一目了然；

防雷功能：多级防雷保护，防止用电设备被雷电浪涌损坏；

适应增强：适应于85V-300V宽电压，-40-80℃大温差环境中持续工作；

低功耗：自身功耗≦1W。

性能自动化

短路保护--线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)时，其在0.03秒内断开, ***设备的安全性

漏电保护--线路发生漏电或人身触电时，自动重合闸用电保护器在0.03秒内断开，***了人身安全

过流保护--如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.1倍(11安培)时，自动重合闸用电保护器将监测此电流的持续时间和大小；如果持续时间超过2秒，或期间大于50安，自动重合闸用电保护器会断电实施保护

过欠压保护--电压太高，容易使设备烧坏，供电电压高于280伏时，自动重合闸用电保护器断电保护。当电压降回正常后，自动重合闸用电保护器自动合闸通电。电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，自动重合闸用电保护器断电保护；电压回升正常后自动重合闸用电保护器自动合闸通电

来电延合/失电分闸--当市电断电时，自动断开输入和输出线路，避免了重新来电时，由于瞬时高峰或电压不正常，导致设备被烧坏的情况发生。当市电重新来电时，应延时合闸，由于供电不稳定导致主设备频繁重启

合闸前检测--自动重合闸用电保护器在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将闭锁不再合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电

自动重合闸--线路发生故障时，自动重合闸用电保护器立即断开；故障消除后，如果线路仍然是安全的，自动重合闸用电保护器会自动重新合闸通电。对于***性故障连续重合闸三次/八次不成功后，自动重合闸用电保护器将闭锁不再重合闸且报警。对于瞬时性故障不存在重合闸次数概念

故障报警--上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型

故障干节点--当发生故障保护时，干节点导通；供电正常输出时，干节点断开。监控采集器可以通过干节点判断供电情况

RS485通讯端口--自动重合闸通过RS485端口可以实时上传工作状态和接收数据
