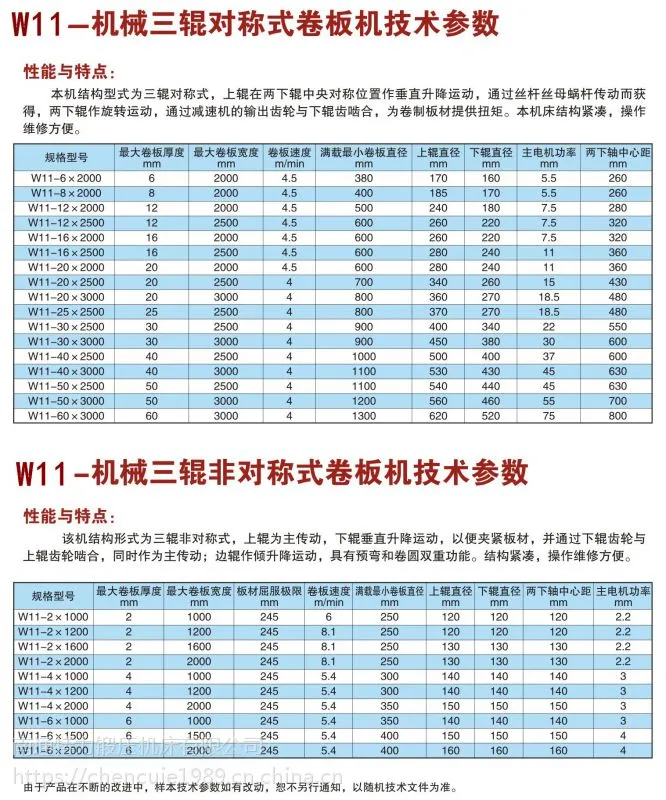

    该机构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋***动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

由图1.1：主运动指上辊绕O1，下辊分别绕O2、O3作顺时针或逆时针旋转。辅运动指上辊的上升或下降运动。

它是以两个下辊为主动轮 ，由主动机、联轴器、减速器及开式齿轮副驱动。上辊工作时，由于钢板间的摩擦力带动。同时作为从动轴，起调整挤压的作用。由单独的传动系统控制，主要组成是：上辊升降电动机、减速器、蜗轮副、螺母。工作时，由蜗轮副转动蜗轮内螺母，使螺杆及上辊轴承座作升降运动。两个下辊可以正反两个方向转动，在上辊的压力下下辊经过反复的滚动，使板料达到所需要的曲率，形成预计的形状。

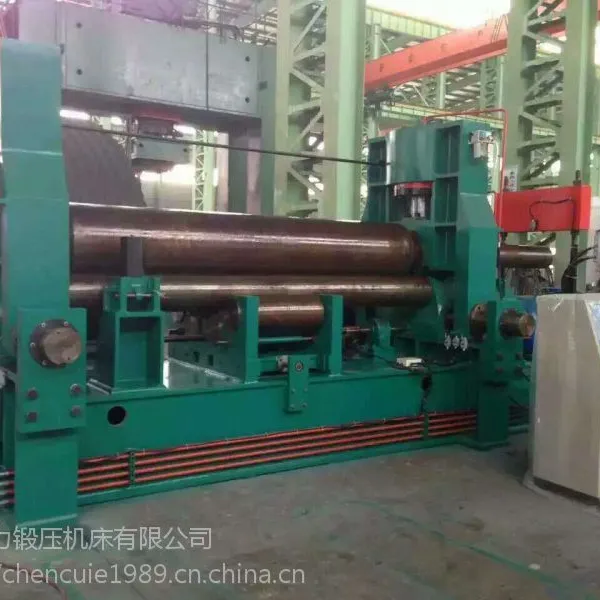

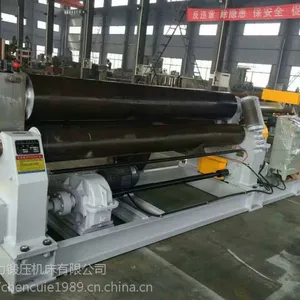

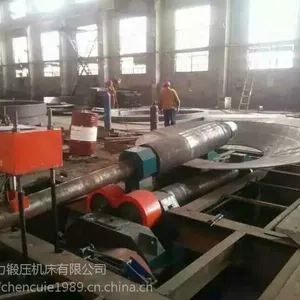

该设备主要由上辊装置，下辊装置、 主传动系统、平衡装置、底盘等部分组成。

1. 上辊装置：上辊装置包括上辊、上辊轴承座及滑动轴承等。

上辊为卷板机的主要部件，上辊呈鼓形,用于补偿上辊受力变形挠度。

  上辊材质为42CrMo，粗加工后调质处理，HB260-300，辊面HRC40-50。

2. 下辊装置：下辊装置包括两下辊、下辊墙板，滑动轴承，蜗杆传动机构等。

下辊装置为卷制板材提供正反扭矩。

通过主传动输出齿轮和下辊输入齿轮，传动扭矩。

下辊用45#钢制成，粗加工后调质处理，HB280。下辊滑动轴承选用SF-1自润滑复合材料。

3  托辊装置：托辊材质45#钢，辊子表面硬度低于下辊辊子的表面硬度。

 4 主传动系统：主传动系统由主电机、减速机、输出齿轮等组成。

系统可正反转，提供工作动力，通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊，使下辊转动，依靠摩擦力带动板材进给，完成卷制工作。

5  平衡装置：平衡装置由两根拉杆和平衡梁组成。

平衡装置在翻倒侧架翻倒后，压住上辊的尾部，保持上辊的平衡。

6  底盘：由槽钢与钢板焊接而成，用于安装各部件。

7  电气部分：电气控制系统由电气控制柜、操作台、手持按钮盒组成。

8  液压翻到部分：由液压翻到油缸和液压站组成。
