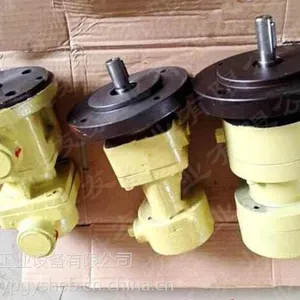

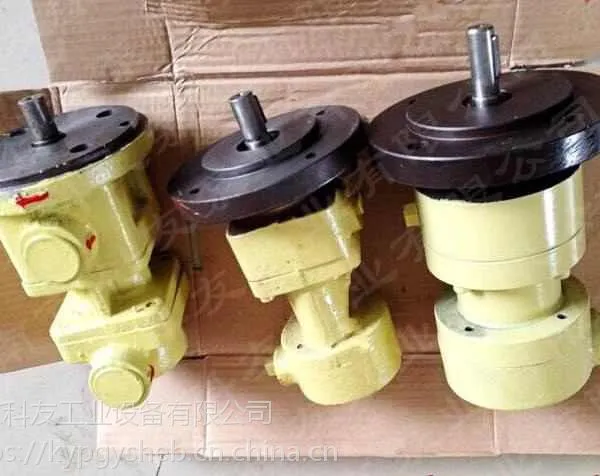

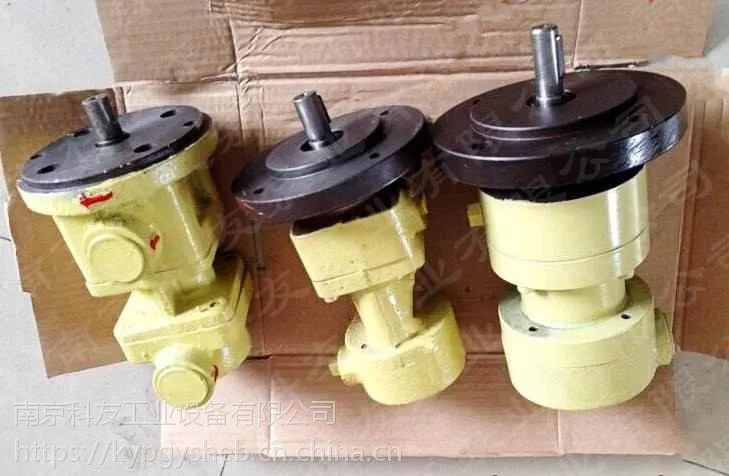

M1420 MG1432E M1320E北京外圆磨床液压油泵LB-30 LB-B16A

LB-B16A    流量：12L/min  压力：1.6MPA,电机功率：0.75KW-4级
LB-30         流量：25L/min  压力：1.6MPA,电机功率：1.5KW-4级

北京二机外圆磨M1320E配套液压油泵LB-B16A

M1350   M1450   M1363   M1463大型外圆磨

M1332C   M1432C万能外圆磨床

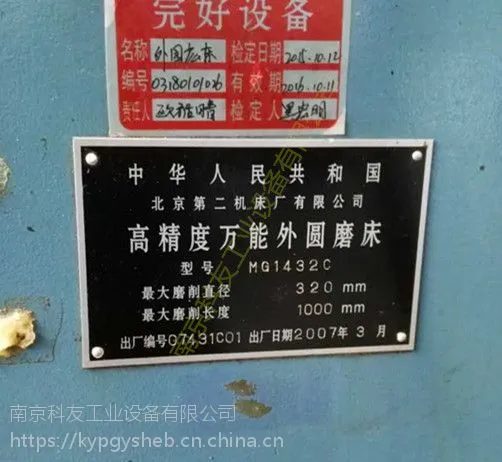

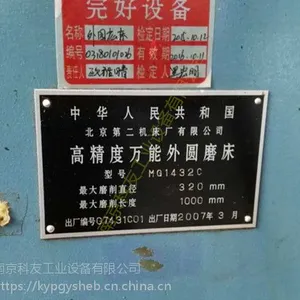

MG1332C     MG1432C高精度万能外圆磨床

MGB1320，MGB1320E      MG1320E      MGB1332E    MG1332E      MGB1420E

MG1420E      MGB1432E    MG1432E高精度外圆磨床

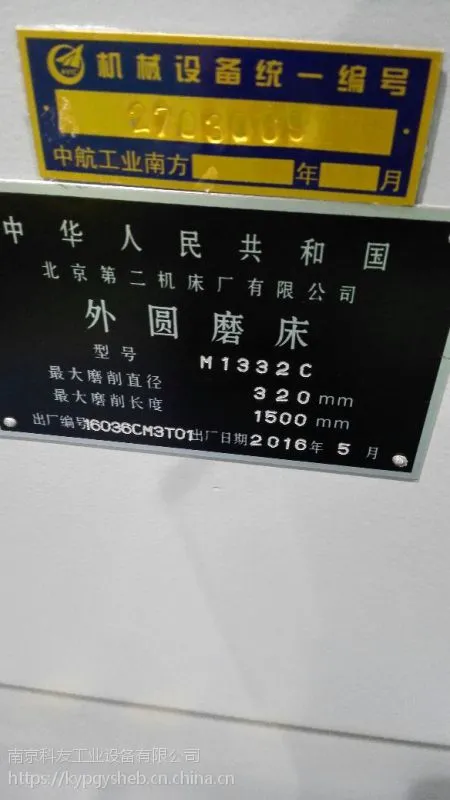

MG1432C液压油泵LB-30    M1332C高精度（万能）外圆磨床

M1332E普通外圆磨床

M1320E M1332E M1420E M1432E MS1320E

MS1332E      MB1320E      MB1332E      MB1420E      MB1432E

MBS1320E    MBS1332E

M1420 MG1432E M1320E北京外圆磨床液压油泵LB-30 LB-B16A

3G三螺杆泵(螺杆输油泵)结构:
1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体（统称泵体），轴封为机械密封。
中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有机械密封和填料密封两种。
3G船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。
2、寿命长：3G三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命堪称半***性。
3、所输液体在3G三螺杆泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部件惯性小，则起动力矩和振动很小。
4、3G三螺杆泵具有高吸入能力。
5、为***3G三螺杆泵、电机及管路系统的安全，中等流量以上的螺杆泵均带有安全阀，当压力超过安全阀的设定压力时，高压油将回流至泵的进油口。

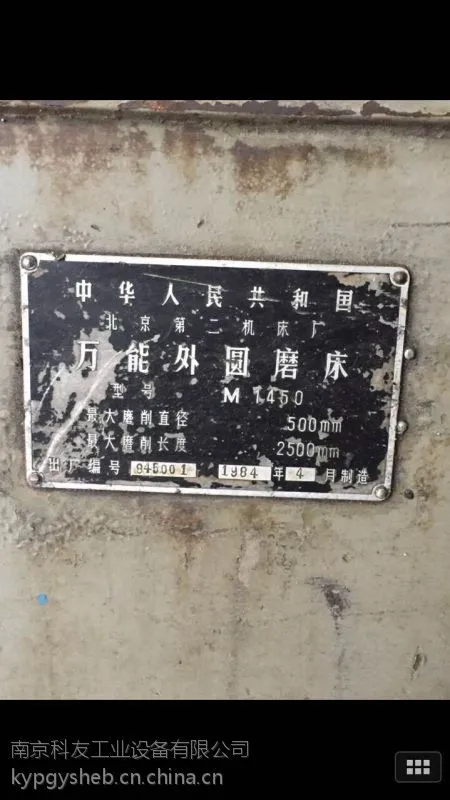

北京二机M1450万能外圆磨床液压系统油泵

M1420 MG1432E M1320E北京外圆磨床液压油泵LB-30 LB-B16A转速(r/m)：960-2900
排出压力(Mpa)：1.0-2.5
流量(m3/h)：0.6-2.0
M1420 MG1432E M1320E北京外圆磨床液压油泵LB-30 LB-B16A●3G三螺杆泵(用途）
1.用途:用来输送温度≤1500℃,粘度5-760cSt,不含固体颗粒，无腐蚀性，具有润滑性能的介质。适用压力范围：0.6-2.5Mpa，适用流量范围：0.6-123m3/h。
2.应用范围:特点：1）介质为直线连续输送，无搅拌，无脉动；2）振动小，噪音低：3）压力高、效***：4）结构简单，拆装方便；5）体积小，重量轻；6）磨损轻微，寿命长。
3.结构形式： 一般采用机器密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵看，为顺时转。
材 质： 主、从螺杆16MnCrS5,40Cr,45,38CrMoAl；泵体：HT200,QT450-10,ZcuSn10Pl,ZG270-500

 北京二机M1450万能外圆磨床液压系统油泵

H3LB-25螺杆泵
H3LB-25,LB-B16A,LB-30,LB-1.6/12,LB-1.6/25

螺杆泵H3LB-25 上海第三机床厂 M1420外圆磨床，上海第三机床厂螺杆泵H3LB-25,北京***机床厂螺杆泵LB-1.6/12,LB-B16A,LB-1.6/25,LB-30

提供各类磨床、铣床及其配件附件，已投放市场的有M1420A 普通型外能外圆磨床、MM1420A紧密型、MMB 1420半自动紧密型、MGBA1420高紧密型万能外圆磨床等。此款螺杆泵适用于万能外圆磨床，型号为H3LB-25,流量平稳、有自吸能力、噪声低、效***、寿命长、工作可靠，而其突出的有点是输送介质时不形成漩涡、对介质的粘性不敏感，可输送高粘度介质

M1320E  M1332E  M1420E  M1432E  MS1320E

MS1332E       MB1320E       MB1332E       MB1420E       MB1432E

MBS1320E     MBS1332E

普通外圆磨床

机床性能结构特点

机床液压驱动采用螺杆泵，运行平稳，噪音低。

砂轮架采用套筒式整体瓦动***承主轴系，回转精度高，刚性好。

进给导轨使用贴塑导轨，提高了慢速运行平稳性及抗振性。

机床加工精度高，整体布局合理，造型美观，操作手柄集中、形象、操作简便、安全。

MB 型(半自动型)可用定程或自动测量仪控制进行半自动切入磨或纵磨，用来加工小批量或成批零件。

MB 型(半自动型)各种磨削功能和加工循环中的动作顺序均由工业可编程控制器(PLC)进行控制。

机床规格参数

M1420 MG1432E M1320E北京外圆磨床液压油泵LB-30 LB-B16A

M1332C  M1432C

万能外圆磨床

MG1332C      MG1432C

高精度万能外圆磨床

机床性能结构特点

 北京二机M1450万能外圆磨床液压系统油泵

本机床主要用于磨削圆柱形和圆锥形内、外圆表面，***适用于机械加工车间、工具车间、机修车间等单件、小批零件加工。

砂轮架主轴采用本公司专有技术，回转精度高，刚性强，磨削质量好。主轴材料采用38CrMOALA经氮化处理，硬度可达HV900以上，使用寿命长，精度保持性好。

头架主轴系采用本公司专有技术，精度高、刚性强，卡磨内、外圆零件表面圆度明显高于国家规定标准要求。

砂轮架进给导轨采用减摩塑料导轨，提高了慢速运行平稳性及抗振性。

机床液压驱动采用螺杆泵，运行平稳，噪音低。

操作系统采用操纵箱单手柄集中操作，电气控制按钮集中，操作简单可靠。

特殊要求可增加工作台抖动磨削（60次/分）功能。

M1320E  M1332E  M1420E  M1432E  MS1320E

MS1332E       MB1320E       MB1332E       MB1420E       MB1432E

MBS1320E     MBS1332E

普通外圆磨床

机床性能结构特点

机床液压驱动采用螺杆泵，运行平稳，噪音低。

砂轮架采用套筒式整体瓦动***承主轴系，回转精度高，刚性好。

进给导轨使用贴塑导轨，提高了慢速运行平稳性及抗振性。

机床加工精度高，整体布局合理，造型美观，操作手柄集中、形象、操作简便、安全。

MB 型(半自动型)可用定程或自动测量仪控制进行半自动切入磨或纵磨，用来加工小批量或成批零件。

MB 型(半自动型)各种磨削功能和加工循环中的动作顺序均由工业可编程控制器(PLC)进行控制。

B2-K1014

数控万能外圆磨床

B2-K1015

数控外圆磨床

机床性能结构特点

北京二机M1450万能外圆磨床液压系统油泵

一、螺杆泵的转速选用

螺杆泵的流量与转速成线性关系，相对于低转速的螺杆泵，高转速的螺杆泵虽能增加了流量和扬程，但功率明显增大，高转速加速了转子与定子间的磨耗，必定使螺杆泵过早失效，而且高转速螺杆泵的定转子长度很短，极易磨损，因而缩短了螺杆泵的使用寿命。

通过减速机构或无级调速机构来降低转速，使其转速保持在每分三百转以下较为合理的范围内，与高速运转的螺杆泵相比，使用寿命能延长几倍。

二、螺杆泵的品质

螺杆泵的种类较多，相对而言，进口的螺杆泵设计合理，材质精良，但价格较高，服务方面有的不到位，配件价格高，订货周期长，可能影响生产的正常运行。

国内生产的大都仿制进口产品，产品质量良莠不齐，在选用国内生产的产品时，在考虑其性价比的时候，选用低转速，长导程，传动量部件材质优良，额定寿命长的产品。

三、确保杂物不进入泵体

湿污泥中混入的固体杂物会对螺杆泵的橡胶材质定子造成损坏，所以确保杂物不进入泵的腔体是很重要的，很多污水厂在泵前加装了粉碎机，也有的安装格栅装置或滤网，阻挡杂物进入螺杆泵，对于格栅应及时清捞以免造成堵塞。

四、避免断料

螺杆泵决不允许在断料的情形下运转，一经发生，橡胶定子由于干摩擦，瞬间产生高温而烧坏，所以，粉碎机完好，格栅畅通是螺杆泵正常运转的必要条件之一，为此，有些螺杆泵还在泵身上安装了断料停机装置，当发生断料时，由于螺杆泵其有自吸功能的特性，腔体内会产生真空，真空装置会使螺杆泵停止运转。

五、保持恒定的出口压力

螺杆泵是一种容积式回转泵，当出口端受阻以后，压力会逐渐升高，以至于超过预定的压力值。此时电机负荷急剧增加。传动机械相关零件的负载也会超出设计值，严重时会发生电机烧毁、传动零件断裂。为了避免螺杆泵损坏，一般会在螺杆泵出口处会安装回油阀，用以稳定出口压力，保持泵的正常运转。

常见问题处理

1.泵体剧烈振动或产生噪音：

产生原因：水泵安装不牢或水泵安装过高；电机滚珠轴承损坏；水泵主轴弯曲或与电机主轴不同心、不平行等。

处理方法：装稳水泵或降低水泵的安装高度；更换电机滚珠轴承；矫正弯曲的水泵主轴或调整好水泵与电机的相对位置。北京二机M1450万能外圆磨床液压系统油泵

M1420 MG1432E M1320E北京外圆磨床液压油泵LB-30 LB-B16A

2.传动轴或电机轴承过热：

产生原因：缺少润滑油或轴承破裂等。

处理方法：加注润滑油或更换轴承。

3.水泵不出水：

产生原因：泵体和吸水管没灌满引水；动水位低于水泵滤水管；吸水管破裂等。

螺杆与壳体之间的密封面是一个空间曲面。在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。这些三角形 的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的 凹槽B、C相连通。而凹槽B、C又沿着自己的螺线绕向背面， 并分别和背面的凹槽D、E相连通。由于在槽D、E与槽F(它属 于另一头螺线）相衔接的密封面上，也存在着类似于正面的三 角形缺口a’b’c’，所以D、F、E也将相通。这样，凹槽ABCDEA也就组成一个“∞” 形的密封空间（如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封）。不难想象，在这样的螺杆 上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。因此，为了使螺杆 能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。

安全使用方法

一、螺杆泵的停车

螺杆泵停车时，应先关闭排出停止阀，并待泵完全停转后关闭吸入停止阀。

螺杆泵因工作螺杆长度较大，刚性较差，容易引起弯曲，造成工作失常。对轴系的连接必须很好对中；对中工作是在安装定位后进行，以免管路牵连造成变形；连接 管路 时应独立固定，尽可能减少对泵的牵连等。此外，备用螺杆，在保存时采用悬吊固定的方法，避免因放置不平而造成的变形。

二、螺杆泵的起动北京二机M1450万能外圆磨床液压系统油泵

螺杆泵应在吸排停止阀全开的情况下起动，以防过载或吸空。

螺杆泵虽然具有干吸能力，但是必须防止干转，以免擦伤工作表面。

假如泵需要在油温很低或粘度很高的情况下起动，螺杆泵应在吸排阀和旁通阀全开的情况下起动，让泵起动时的负荷***低，直到原动机达到额定转速时，再将旁通阀逐渐关闭。

当旁通阀开启时，液体是在有节流的情况下在泵中不断循环流动的，而循环的油量越多，循环的时间越长，液体的发热也就越严重，甚至使 泵 因高温变形而损坏，必须引起注意。

三、螺杆泵的运转

螺杆泵必须按既定的方向运转，以产生一定的吸排。

泵工作时，应注意检查压力、温度和机械轴封的工作。对轴封应该允许有微量的泄漏，如泄漏量不超过 20-30 秒 / 滴，则认为正常。假如螺杆泵在工作时产生噪音，这往往是因油温太低，油液粘度太高，油液中进入空气，联轴节失中或泵过度磨损等原因引起。

选用及应用

螺杆泵因其有可变量输送、自吸能力强、可逆转、能输送含固体颗粒的液体等特点，在污水处理厂中，广泛地被使用在输送水、湿污泥和絮凝剂药液方面。螺杆泵选用应遵循经济、合理、可靠的原则。如果在设计选型方面考虑不周，会给以后的使用、管理、维修带来麻烦，所以选用一台按生产实际需要，合理可靠的螺杆泵既能***生产顺利进行，又可降低修理成本。
