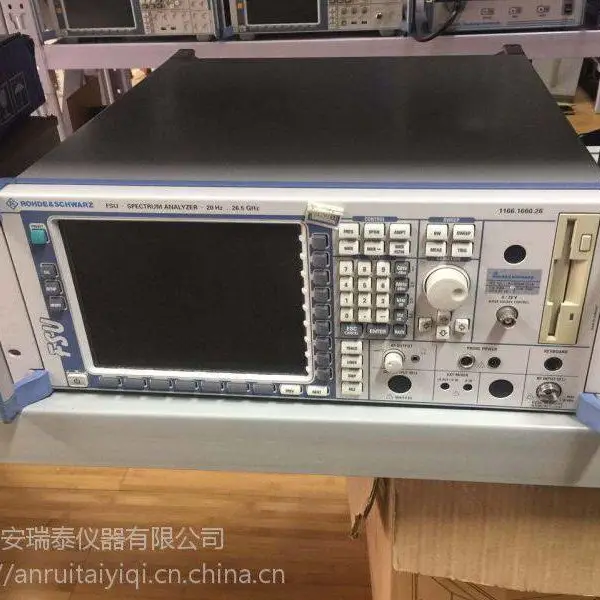

FSU26|R&S|频谱分析仪|罗德与施瓦茨|20Hz至26.5GHz

厂商名称：德国罗德与施瓦茨Rohde&Schwarz R&S

详细说明：

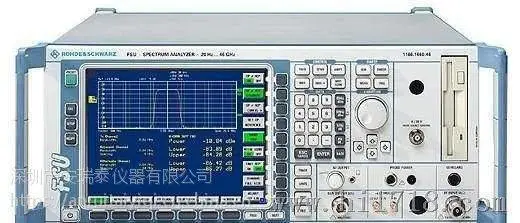

R&S 罗德与施瓦茨FSU 系列频谱分析仪

FSU3 20 Hz to3.6 GHz

FSU8 20 Hz to 8GHz

FSU26 20 Hz to26.5 GHz

FSU46 20 Hz to46 GHz

FSU50 20 Hz to50 GHz

FSU67 20 Hz to67GHz

R&SFSU系列频谱仪是动态范围、相位噪声、电平精度和分辨率带宽等频谱仪指标的，所有这些指标也是用户设计、测量和生产下一代无线通讯元件的重要保障。

频率范围：从20Hz开始，分别到3.6 GHz, 8 GHz, 26.5 GHz, 46 GHz和50 GHz 显示平均本地噪声：-158 dBm(归一化到1 Hz) 相位噪声：-123 dBc (1 Hz) 在10 kHz偏移处三阶互调截断点（TOI）：典型值+25 dBm 分辨率带宽：1 Hz 到50 MHz

极高的测量速度支持时域模式的快速邻信道功率（ACP）测量每秒能进行70次测量（包括通过GPIB总线传输数据的时间）

的测量功能标准配置即可提供TOI, MC ACP(R), OBW,CCDF, APD等测量功能选件可以支持：- GSM / EDGE -Bluetooth - WCDMA / HSDPA / TD-SCDMA - CDMA2000 / 1xEV-DV /1xEV-DO

的射频性能一直是罗德与施瓦茨频谱仪的主要特点。R&SFSU继续保持这个传统，提供了如下的射频性能：

频率范围：

FSU3 20 Hz to3.6 GHz

FSU8 20 Hz to 8GHz

FSU26 20 Hz to26.5 GHz

FSU46 20 Hz to46 GHz

FSU50 20 Hz to50 GHz

射频性能:

到3.6GHz的总电平不确定度为0.3dB

到-70dB时的线形度误差小于0.1dB

电平精度：

显示平均本地噪声：-158 dBm(归一化到1 Hz)，无预放

单边带相位噪声typ. -123 dBc/Hz @ 10 kHz 偏移, 中心频率640 MHz

单边带相位噪声typ. -160 dBc/Hz @ 10 MHz 偏移, 中心频率640 MHz

三阶互调截断点（TOI）：典型值+25 dBm

1dB压缩点：+13dBm

WCDMA邻信道泄漏功率（ACLR）动态范围为77.5 dB，打开噪声修正之后可达84 dB

IQ下变频器：

中频A/D转换的精度为14bit，采样率32MHz（中频频率为20.4MHz）

IQ存储器容量为2x512 k采样点

速度：

频域扫描时间小为2.5ms

时域扫描时间小为1 s

每秒能进行70次测量（包括通过GPIB总线传输轨迹数据的时间）

远程控制模式可以支持列表扫描（listmode），进一步减少测量时间
