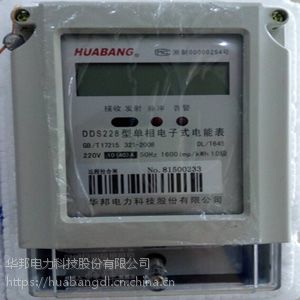

单相电子式带485通讯远传控制电表

1、概述

DDS228型系列单相电子式电能表采用***的***功耗固态集成电路技术和SMT***工艺，用于计量频率为50Hz的交流单相有功电能。本产品各项性能指标符合GB/T 17215.321-2008 、DL/T 645—1997《多功能电能表通信规约》对单相静止式电能表技术指标。

2、功能及特点

2．1电能计量精度稳定，基本不受频率、温度、电压、高次谐波影响。整机出厂后无需调整，可延长检定周期，大大降低了电力部门测试和校检电能表的工作，可靠性较其它同类产品有明显提高。

2．2具有双向计度功能，能够***地测量正、反双向的有功电能。且反向计入正向电能。

2．3无需备用电池电量数据***保存。

2．4计度器由单片机直接驱动，可以避免上下电时计度器丢脉冲现象，可以***抄表数据和计度器器指示完全一致，防止了应数据不一致引起的一切纠纷。

2．5采用光耦隔离的无源脉冲输出接口和RS485接口与表计进行数据交换。

2．6、本表具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗、体积小、重量轻、节能节材。

3、 规格和主要参数

3.1 规格型号

3.2基本误差

Ib 为基本电流，Imax为电流。

3.3起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib、2级表为0.5%Ib

1

时,电表能起动和正常计量。

3.4潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

3.5功耗：<1W（5VA）。

3.6环境条件

标准工作温度为：-25℃～55℃

极限工作温度为：-25℃～60℃

注：特殊要求极限工作温度为：-40℃～70℃

4、 工作原理

5、 安装和接线

5．1外形及安装尺寸图

5．2接线图

2

6、 运输与贮存

6．1电能表的运输与贮存不应受到剧烈冲击，应根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》的规定运输和贮存。

6．2保存电能表在原包装内，保存的地方环境温度不得超过-25℃～70℃，相对湿度不超过85%，空气中不应含有腐蚀性气体。

6．3、电能表在仓库里保存应放在台架上，叠放高度不超过6箱，拆箱后单只包装电能表叠放高度不超过10只。

7、 保修期限与售后服务

电能表自出厂日期18个月内，在用户遵守说明书中规定的运输、保管、使用规范而发现该表不符合所属产品标准所规定的要求时，本公司给予免费修理或更换。

附录：通讯规约

-------------------------------------------------------------------------------------------------------------

名称    数据标识  长度  读/写               备注

--------------------------------------------------------------------------------------------------------------

1       电量          9010         4         R            读正向电量（反向按正向计，即总电量）

--------------------------------------------------------------------------------------------------------------

2       总电量      901F         4         R            读正向电量同9010

-----------------------------------------------------------------------------------------------------------

3       电表常数 C030               3         R            -------------------------------------------------------------------------------------------------------------

4       电表地址 C032           R/W

--------------------------------------------------------------------------------------------------------------

5       设底度      C119     4          W             设底度电量

--------------------------------------------------------------------------------------------------------------

6       设密码      C112     4          W   -------------------------------------------------------------------------------------------------------------

注：R代表只读，W代表可写。
