概述

10-18、9-18、9-16高压离心通风机主要用于中小型化肥厂生产配套，亦可用于化铁炉、燃烧炉、正压燃油炉的强制通风以及物料、粮食输送空气及无腐蚀性、不自燃、不易爆、不含粘性物质之气体，但介质温度一般不超过80℃，含尘量不大于150mg/m³。

本风机为单吸入和双吸入式，每个系列共17个机号，通风机可制成顺旋和逆旋两种型式，从电机一端正视，凡叶轮顺时针旋转者均称顺旋风机，以“顺”表示，反之称逆旋风机，以“逆”表示。

风机出风口位置以机壳出口角度表示，“顺”“逆”均可制成0度、45度、90度、135度、180度、225度六个角度。风机的传动方式为A式、D式和F式三种。

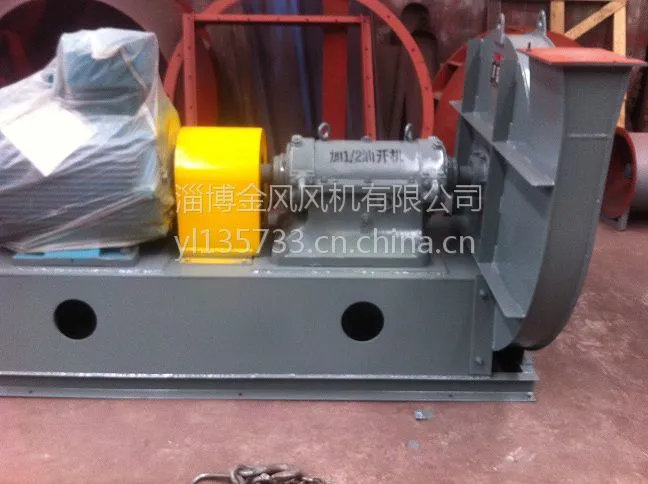

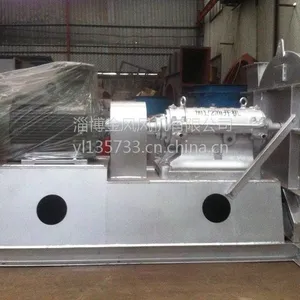

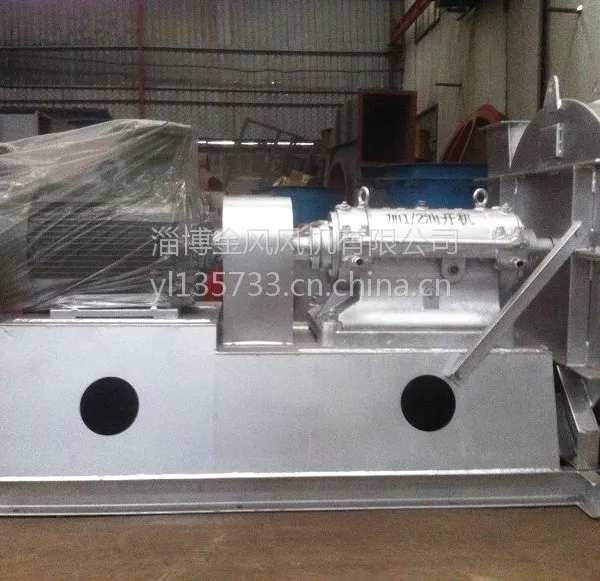

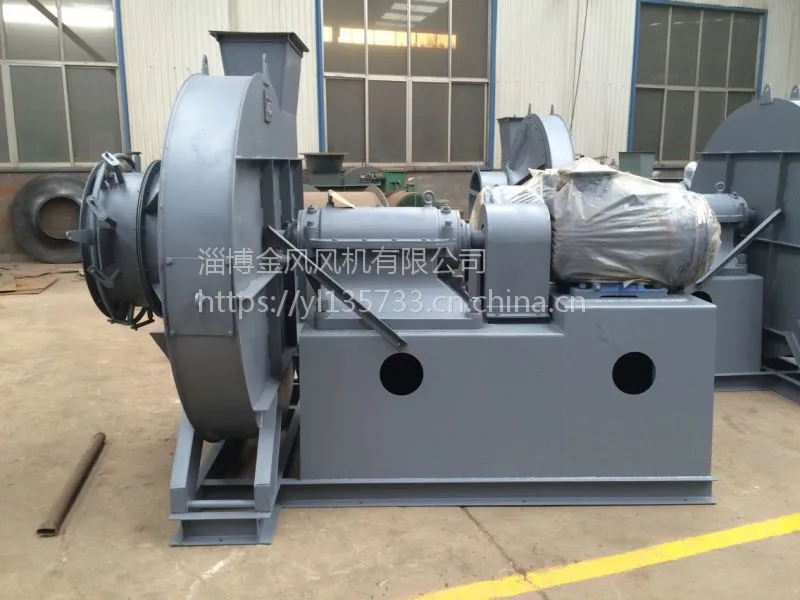

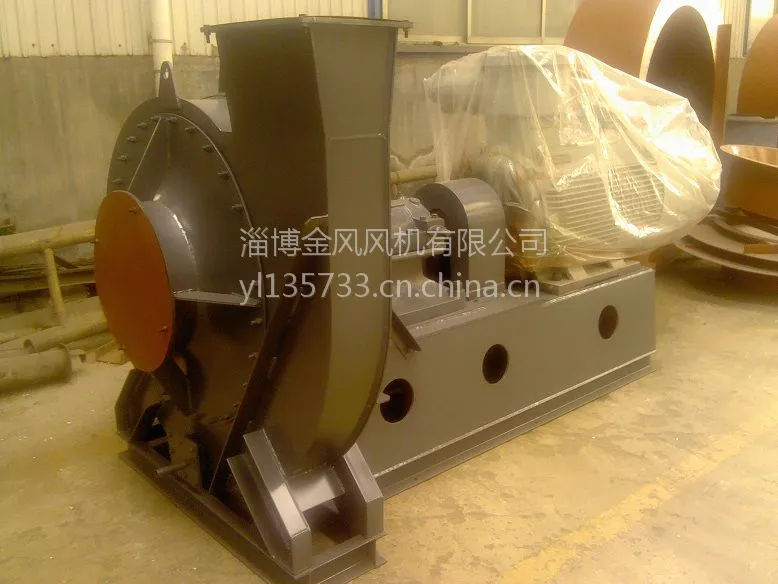

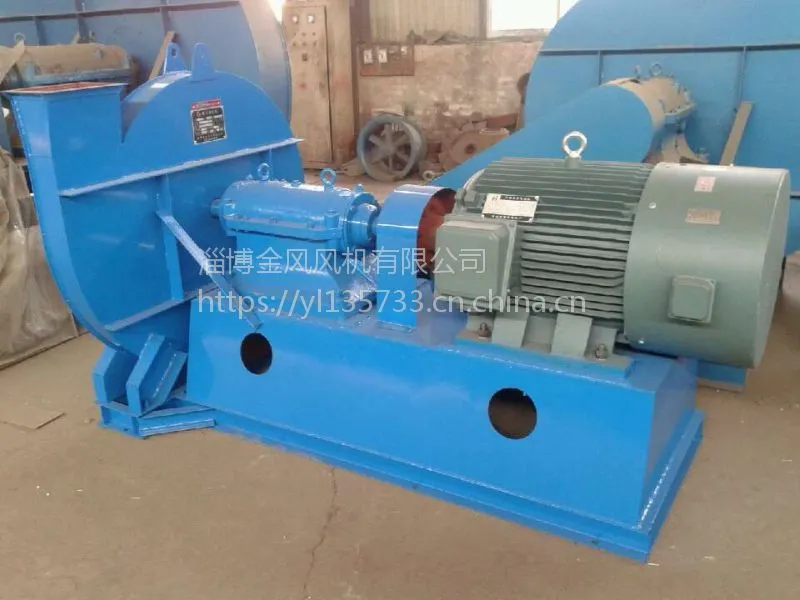

№4A～6.3A(9-16№4.6A～7.2A)主要由叶轮、机壳、进风口、支架等组成，№7.1D～25D(9-16№8.1～28.4)主要由叶轮、机壳、进风口、传动组组成。

叶轮—10-18风机叶片为6长6短，9-18为8短4长，9-16叶片为12片。

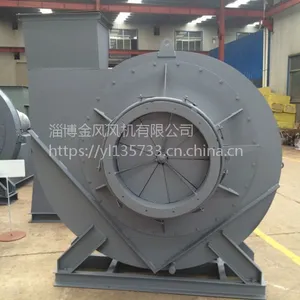

机壳—用普通钢板焊接成蜗型整体，三系列风机均采用9-19机壳。

进风口—做成收敛式流线型整体结构，用螺栓固定于前盖板组上，三系列皆采用9-19进风口。

传动组—由主轴、轴承箱、联轴器等组成，以优质钢制造，轴承箱整体结构，F式为双支承两个轴承箱，采用滚动轴承。

安装与使用

1、安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密。叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。

2、安装时：注意检查机壳，壳内不应有掉入或遗留的工具或杂物。在一些结合面上为了防止生锈，减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结全面，进出风管道联接时就调整，使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意***风机水平位置。

3、安装要求：

按图纸所示的位置与尺寸安装，为确保高效率，特别要***进出风口与叶轮的轴向间隙和径向间隙尺寸。

4、安装后试拨传动组，检查是否有过紧或与固定部分碰撞现象。

全部安装完毕，总机合格后，才能进行试运转。

操作与维护

风机启动时，必须将进风阀门关闭，出风阀门稍开，如情况良好，再逐步开启阀门直至规定工况。在运转过程中应严格控制电流，不得超标。

风机启动后，达到正常转速时，应在运转过程中经常检查轴承是否正常，当轴温度没有特殊要求时，轴承温升不得过环境温度40℃；轴承部分的均方根振动速度值不得大于6.3m/s。如发现风机有剧烈的振动、撞击、轴承温升迅速上升等现象时，则必须紧急停车。

定期清除风机内部积灰、污垢等杂质，并防止生锈。风机的维护必须在停车进进行。除每次检修后应更换润滑剂外，正常情况下根据实际情况更换润滑剂。
