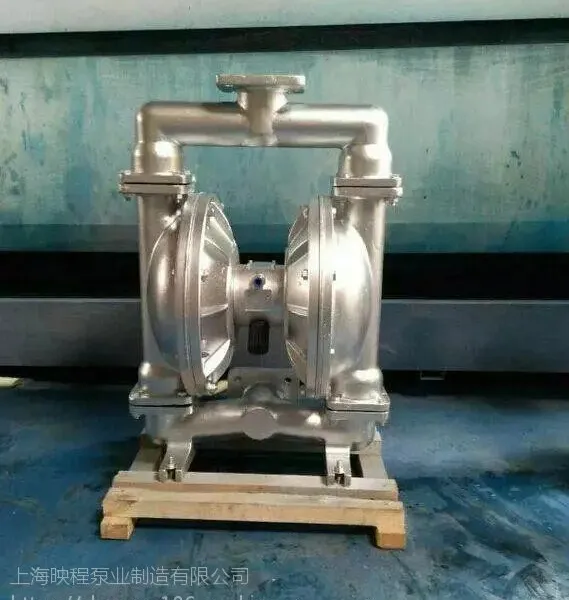

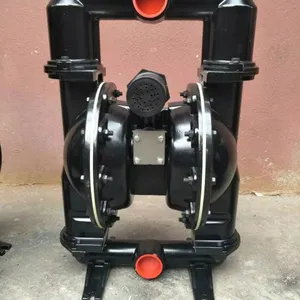

气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，利用缸体内的隔膜来回鼓动做功，达到输送各种介质的目的。

可以输送的介质：气动隔膜泵适用于输送各种具有腐蚀性、带颗粒的液体，以及高豁度、易挥发、易燃、剧毒的液体。

材料的选择：

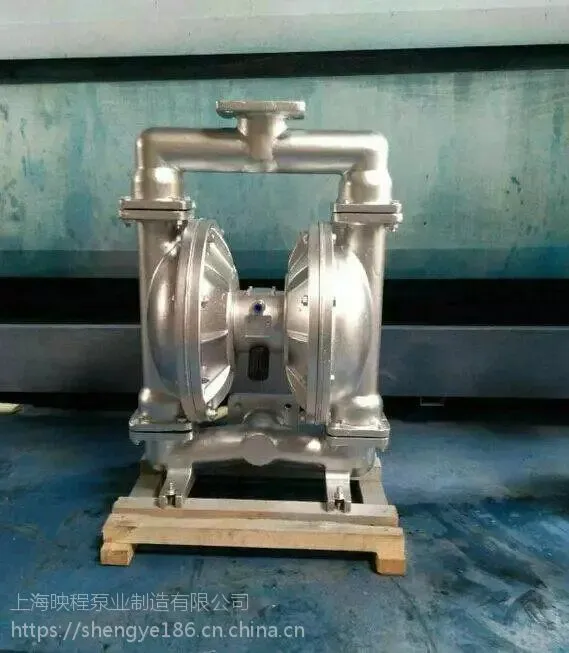

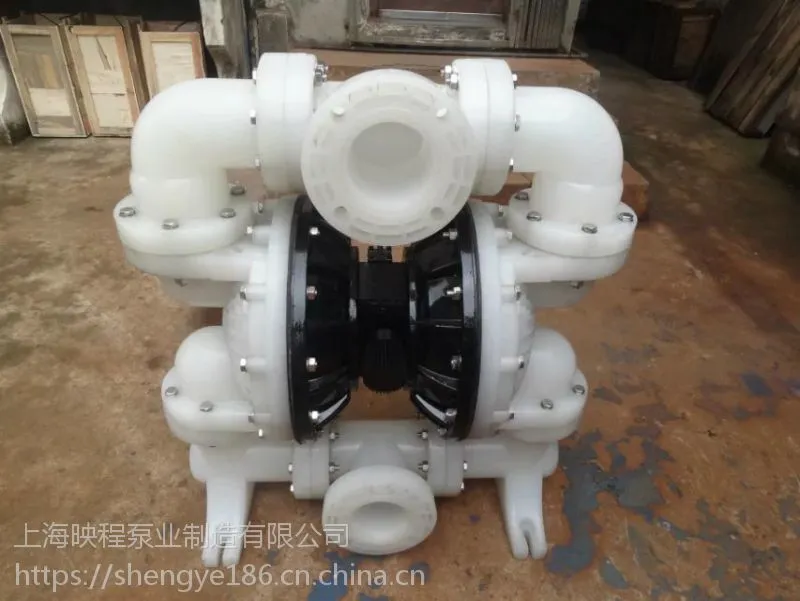

1、壳体选用的材料有：铝合金、铸铁、不锈钢。

2、隔膜选用的材料有：丁睛橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。

气动隔膜泵的工作原理：

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜连成一体，压缩空气从泵的进气接头进人配气阀后，推动两个工作腔内的隔膜动作，驱使连杆连接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一旦到达行程终点，配气机构则自动地将压缩空气引人另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续不断地吸人和排出。

用途：

1、可抽吸各种污水。

2、可抽吸各种化学腐蚀剂、石油、泥浆、清洗油垢。

3、可抽吸各种剧毒、易燃、易挥发液体。

4、可抽吸各种强酸、强碱、强腐蚀液体。

5、可抽吸各种高温液体，温度可耐150℃。

6、可作为各种固液分离设备的前级送压设备。

气动隔膜泵的特点：

1、不需灌引水，吸程高达7m，扬程达50m，出口压力)6kgf/CmZ。

2、流动性能好，允许通过颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节(气压调节在l一7kgf/cmZ之间)。

4、该泵无旋转部件，没有轴封。靠一对隔膜的往复运动，抽送各种介质，因泵的运动部件和工作介质完全隔开，使输送的介质不会向外泄漏，避免了环境污染和人身危害。

5、不使用动力电源，可在易燃、易爆场所中使用，***。

6、可以浸没在介质中代替潜水泵抽送液体。

7、开、停泵时，只需打开和关闭气体阀门即可操作。即使由于意外情况而长时间无介质抽送或突然停机，泵也不会因此而损坏。一旦超负荷，泵便会自动停机，具有自我保护能力。当负荷恢复正常以后，又能自动启动运行。

8、结构简单、易损件少。隔膜泵结构简单，安装、维修方便。泵输送介质时不会接触到配气阀、连杆等运动部件，避免了部件的腐蚀及磨损。

9、可输送较豁的液体。

10、不使用油润滑，即使空转，对泵也无任何影响。[2]
