一、        注意事项

1. 操作必须穿戴好防护用具

2. 工作时喷枪始终指向工件表面

3. 无关人员必须远离作业现场

4. 检查砂管是否磨损

2. 严禁在喷砂机上放行焊接和切割作业

3. 不要随意更换配件

4. 加入磨料一定不能高过进气口

二、概   述

欢迎您选用本厂设备,请仔细阅读说明书,使设备正常运作。随着我国制造业的发展，越来越多的企业对产品外观质量和防腐要求随之提高。对众多的企业来说，采用喷砂工艺是一个明智之举。我司生产的XT-109P型系列高效喷砂机是引进美国同类产品，结合国内行业需要，经公司专业设计、多次改进后的***产品。广泛用于牛仔工艺、家具、皮革、金属、船舶、钢结构等行业。

1、工作原理:

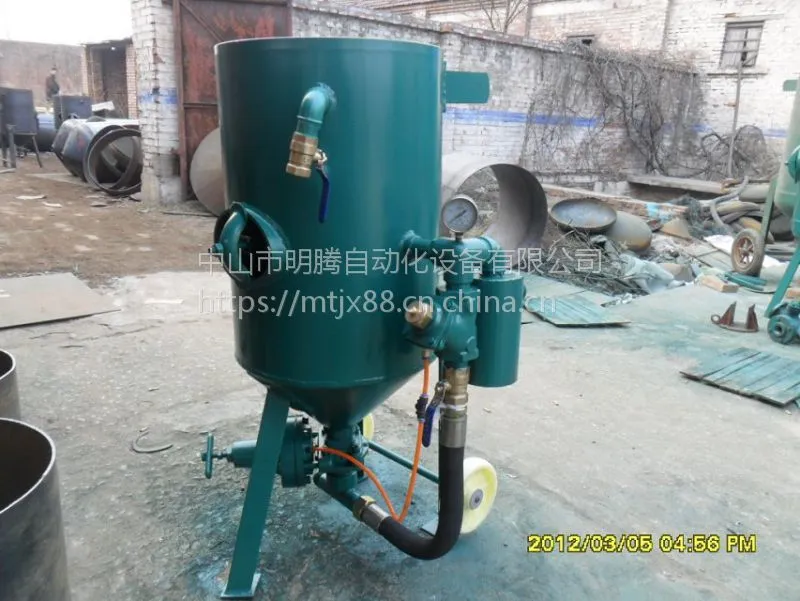

本机采用压送式喷砂(喷丸)结构,即利用压缩空气在高压罐内高速流动形成高压作用,将高压罐内的砂料通过输砂管喷出,然后随压缩气流由喷枪嘴高速喷射到工件表面,达到喷砂加工的目的.

（1）、采用喷砂的优点在于：

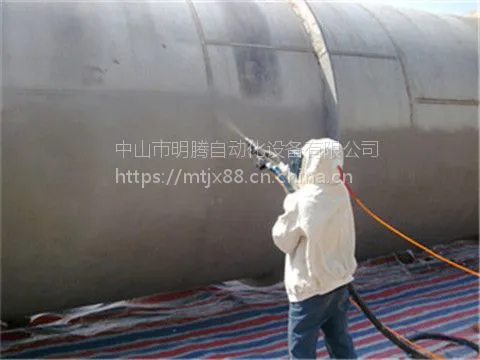

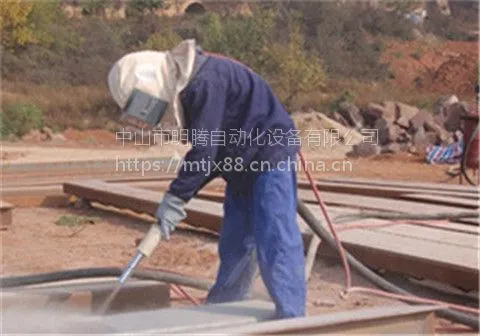

可以代替酸洗磷化工艺，没有排污费的问题。 快速喷砂除锈，在改变表面粗糙度的同时，还可以去掉焊渣、毛刺、飞边。效***、成本低、质量好，是传统化学和手工除锈无法比拟的。 喷砂后油漆质量好、涂层寿命长，是目前国际上采用的通用工艺方法。

（2）、要想采用喷砂除锈工艺，主要应解决以下3个方面的问题：

(1.砂子能自动多次循环使用，以降低成本。
　　(2.喷砂的粉尘应收集，达国家排放要求，不能造成污染。
　　(3.低能耗、低成本运行，具有较好的经济性。

所以，任何工厂在选择建设喷砂车间或选择喷砂工艺时，都会考虑这些问题。

2、产品特点

＊压入式工作方式，工作压力高（0.5－0.8MPa），喷射力强劲，  效*** 。

＊启动快、收枪灵敏。

＊轮式结构，移动方便。

＊体积小，加砂方便，适合单人操作。

＊采用美国***的砂阀结构，能***调节砂和气压的大小。

＊采用规范的压力容器制造标准，符合国家、行业规范，安全、可靠。

＊配有耐磨喷砂管和喷嘴，确保长时间正常作业。

＊操作简单，易于维修、保养，使用成本低。

3.适用范围

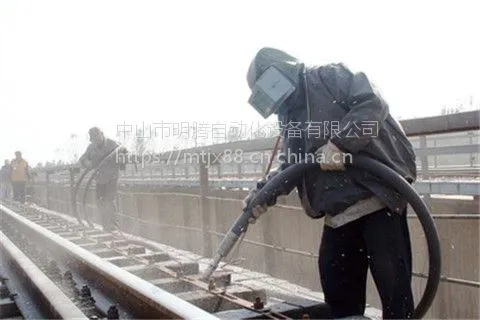

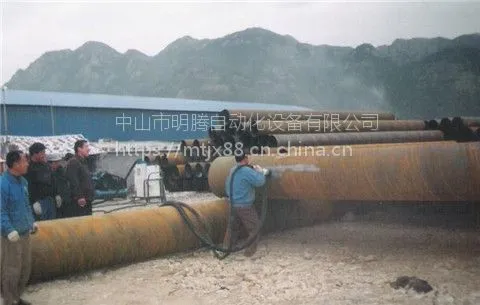

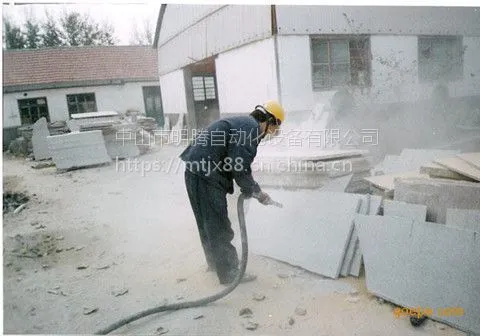

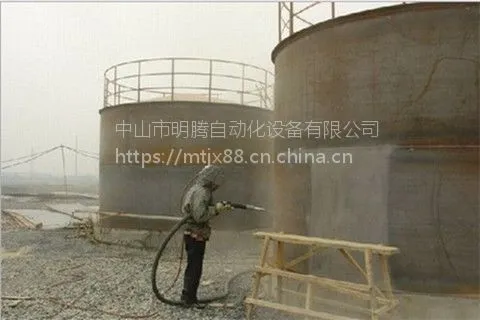

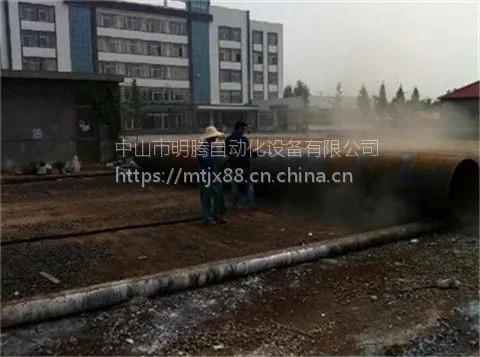

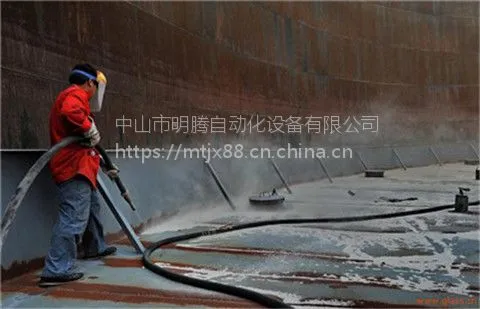

A、用于清理皮革、模具、玻璃、石碑的雕花、船舶修造、桥梁、矿山、机械、石油管道、水利工程、港口建设等除锈，喷花加工、工件的粗糙表面，氧化皮、毛刺亦可用于喷涂、电镀前处理工序，以提高涂（镀）层表面的附着力及所有的表面处理。

B、用于喷玻璃丸、强化光饰零件的表面。

4．主要技术规格

1. 喷砂机主机                   1台

2. 喷砂罐直径                   800mm

3. 喷砂罐容积                   0.6 m³

4. 每台喷砂机的喷枪数量         1支

5. 喷嘴直径                     8-12mm

6. 单枪清理速度             25-32 m²/h

7. 气源压力                     5-8kg/cm²

8. 耗气量                       6 m³/min(一把枪工作)

9. 砂料粒度                     G25-G40(直径0.5-1.2mm)

1. 将供气连接管连接气源和喷砂机接4处；

2. 将喷砂管上18与19连接、固定，装好14喷枪；

3. 将遥控双色管17连接，将遥控开关16固定在砂管适当位置；

4. 检查各连接接头是否连接好；

5. 通气检查：

*关闭排气开关24和排水开关6；

*打开进气阀5，查看压力表3；

*喷枪14可能有微气流出，应调节大气泵4、5、6、及14；

*按动遥控开关16、应能迅速开、关喷砂气流；

*检查是否有漏气处

*关闭进气阀5，打开排气开关24，检查完毕。

四、操作程序

1、磨料的加入：磨料一次加入0.5立方左右

2、空气压力:0.6-0.8Mpa

3、操作细节

(1穿戴好防护头盔；

(2关闭排气开关24和排水开关6，将筛过的磨料加入罐内（不要高于罐体的4/5，否则将影响封闭阀1、2

(3打开进气阀5，双手握住喷砂管枪咀接头15一端，切勿枪口对人；

(4按下遥控开关16，调节砂和气的大小

(5主机工作时处于高压状态，不能随意移动；

(6本设备使用压力不能超过0.8Mpa；

4、    停机

喷砂机需较长时间停机时，桶内磨料应清洁干净，以防止重新使用时因磨料受潮而发生故障。

清理磨料的步骤为：

（1、                               卸掉喷嘴将喷砂软管置于一容器内。

（2、                               关闭主气阀和排气阀且磨料阀开启到限度。

（3、                               打开进气阀。喷砂机夜间置于户外时应加盖，以防止水进入桶内。

5、常见故障及排除方法

喷砂枪咀及耗气量对比表
