供应Q41F不锈钢美标法兰球阀手柄操作304 316 316L材质硅溶胶美标球阀价格

产品特性：美标球阀	品牌：SDBEIZE	型号：Q41F
材质：碳钢	连接形式：法兰	结构形式：浮动球球阀
3C阀门类别：工业	公称通径：DN15~300mm	适用介质：水
压力环境：常压	工作温度：常温	标准：美标
流动方向：单向	驱动方式：手动	零部件及配件：手轮
用途：放水	类型(通道位置)：直通式	作用对象：水
规格：美标

展开

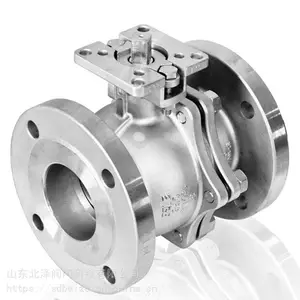

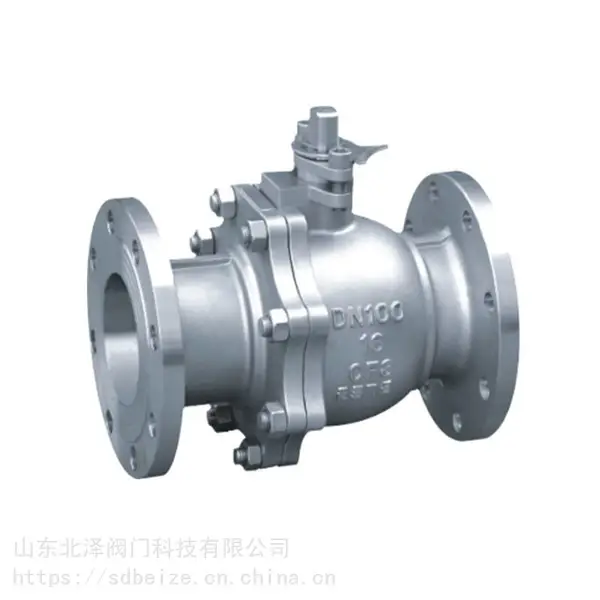

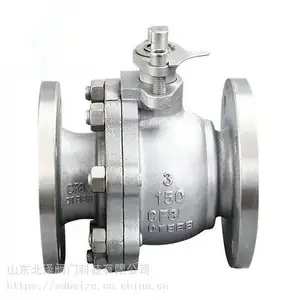

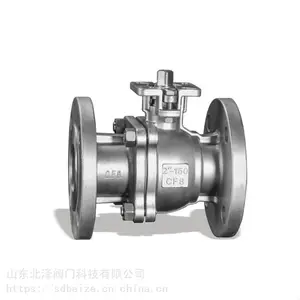

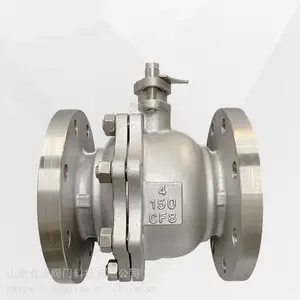

供应Q41F不锈钢美标法兰球阀手柄操作304 316 316L材质硅溶胶美标球阀

供应山东北泽阀门 Q41F不锈钢美标球阀

美标球阀优点

1．流体阻力小，其阻力系数与同长度的管段相等。　　
2．结构简单、体积小、重量轻。　　
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。　
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。　
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。　　
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。　　
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
产品性能规范

公称压力(PN)	1.6	2.5	4.0	6.4
壳体试验压力	2.4	3.8	6.0	9.6
密封试验(液)	1.8	2.8	4.4	7.0
密封试验(气)	0.5～0.7
适用介质	C　　　　　　　P 　　　　　　R　　水、油品、蒸气　　酸类　　　　酸类
适用温度	≤200℃

主要零件材料

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球体	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	*橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

150Lb外形尺寸和连接尺寸

公称通径NPS		单位	L	D	T	G	C	n-φd	W	H
in	mm	单位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	108	89	12	35	60.5	4-15	115	72
1/2"	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4"	20	mm	117	98	12	43	70	4-15	115	76
3/4"	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	4.53	29.9
1"	25	mm	127	108	12	51	79.5	4-15	150	92
1"	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
11/2"	40	mm	165	127	14.3	73	98.5	4-16	200	123
11/2"	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2"	50	mm	178	152	15.9	92	120.5	4-19	200	132
2"	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
21/2"	65	mm	190	178	17.5	105	139.5	4-19	320	164
21/2"	65	in	7.5	7	0.69	4.12	5.5.	4-0.75	12.6	6.45
3"	80	mm	203	190	19.1	127	152.4	4-19	320	173
3"	80	in	8	7.50	0.75	5	6	4-0.75	12.6	6.8
4"	100	mm	229	229	23.9	157	190.5	8-19	450	210
4"	100	in	9	9	0.94	6.19	7.5	8-0.75	17.72	8.26
6"	150	mm	394	279	26	216	241.5	8-22	8000	288
6"	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8"	200	mm	457	343	29	270	298.5	8-22	1120	374
8"	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14.72
10"	250	mm	533	406	31	324	362	12-25	1420	366
10"	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12"	300	mm	610	483	32	381	432	12-25	1420	412
12"	300	in	24	19	1.26	15	17	12-1	55.12	16.22
