低压串联电抗器是一种常用的串联电抗器产品，它的作用是与功率因数补偿电容器串联，对稳态性谐波(5、7、11、13 次)构成串联谐振。我们在使用电抗器产品的时候对于茶品知识需要进行一定的了解，下面小编主要来介绍一下低压串联电抗器使用知识，希望可以帮助到大家。

低压串联电抗器结构特点

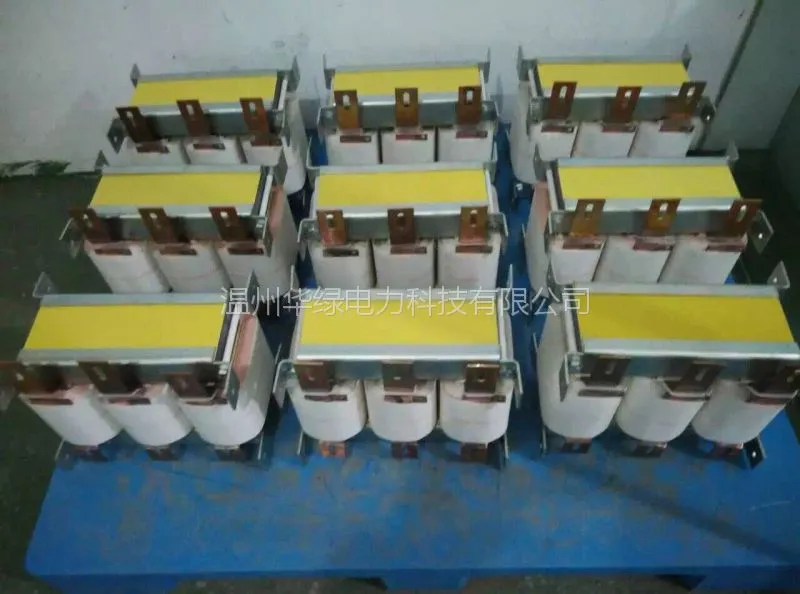

1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以***电抗气隙在运行过程中不发生变化。

3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有***的美感且有较好的散热性能。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外***相媲美。

低压串联电抗器使用环境条件

1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

低压串联电抗器性能参数

1.可用于400V、660V系统。

2.电抗率的种类：1%、6%、12%

3.额定绝缘水平3kV/min。

4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。

5.电抗器噪声不大于45dB

6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。

8.三相电抗器的任意两相电抗值之差不大于±3%。

9.耐温等级H级(180℃)以上。
