管道支吊架的构成

每个支吊架装置都是由装在管子上的部件和固定在承载结构（建筑结构或设备）上的部件以及与这两类部件相连的中间部件(支吊架装置的功能部件或中间连接件)所组成。

5.1 管部结构

直接安装在管子上的部件称为管部,它是管道支吊装置中的***不可缺少的部件。 管部结构按其对管道的支承方式可分为:悬吊式(用于吊架)、支承式(用于支架或带横担吊架)和拉撑式(用于限位数置和振动控制装置)三类；按其同管道的连接方式可分为:焊接式(一般用于介质参数不高的管道)和夹持式(推荐普遍采用的型式)两种；按其所连接管道的布置形式可分为:水平管道、垂直管道(立管)和弯头(管)三种。

5.2 功能件

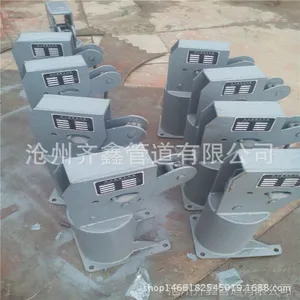

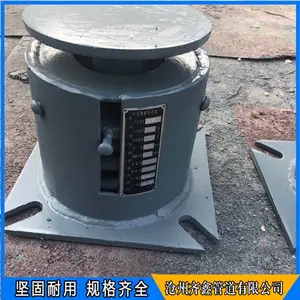

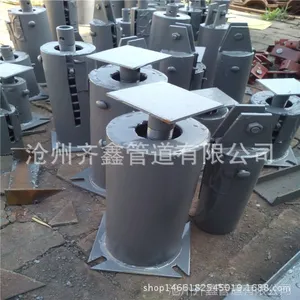

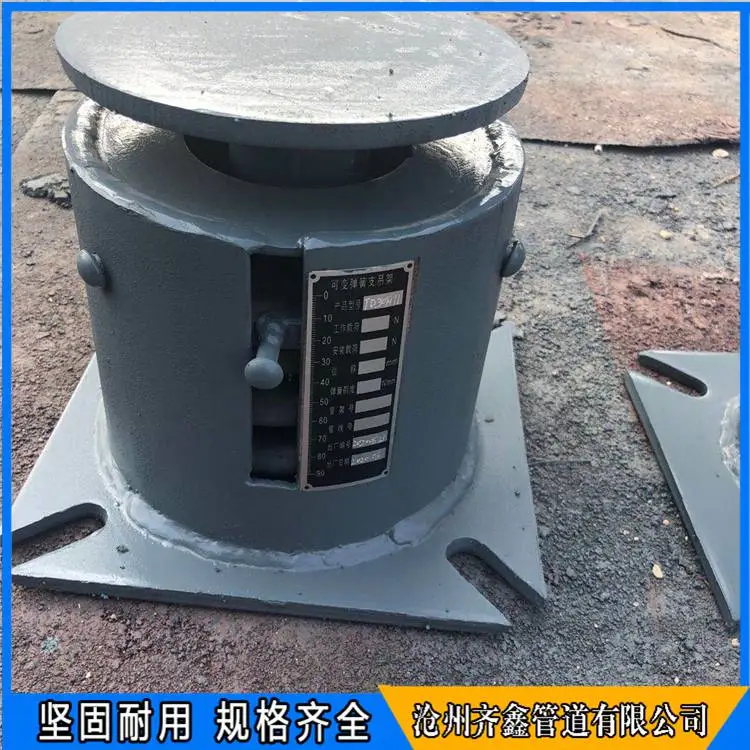

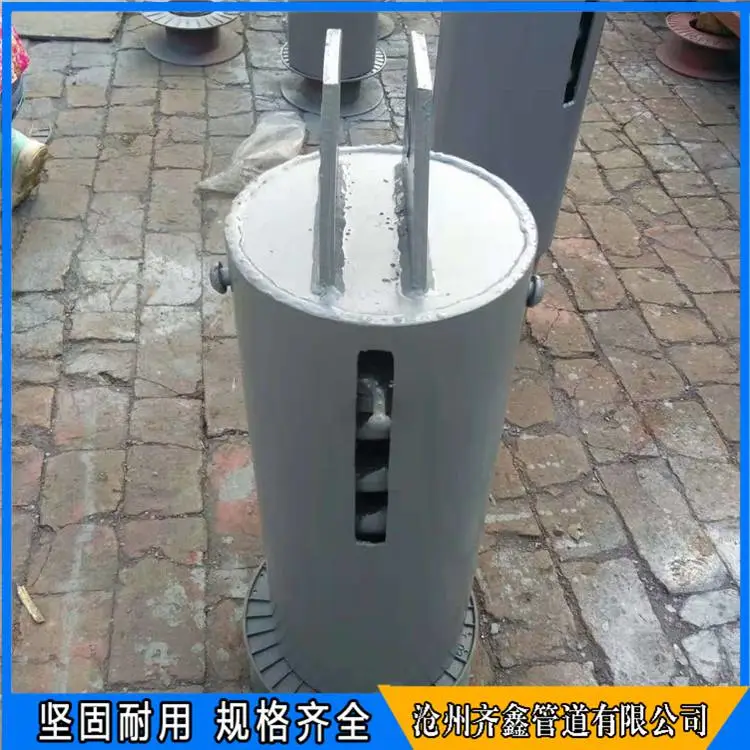

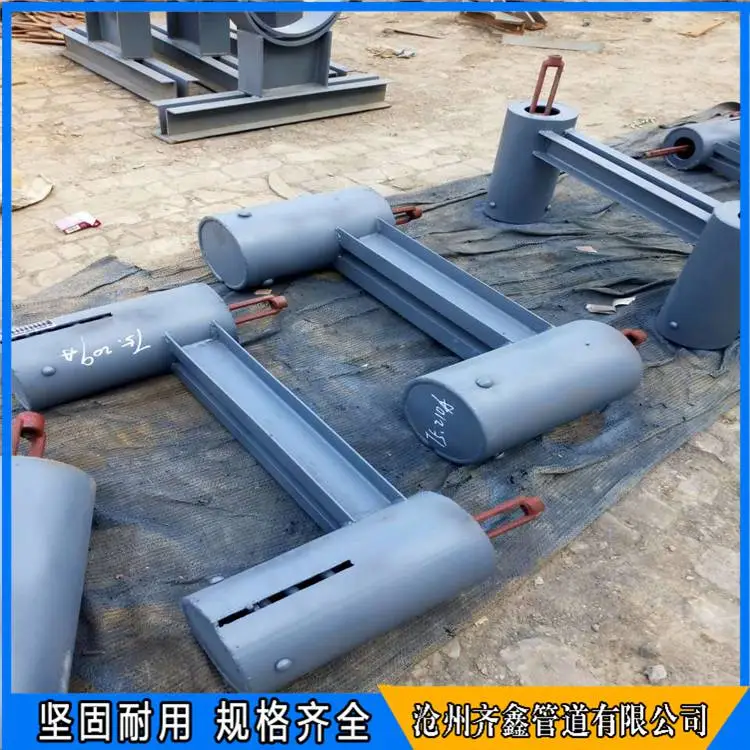

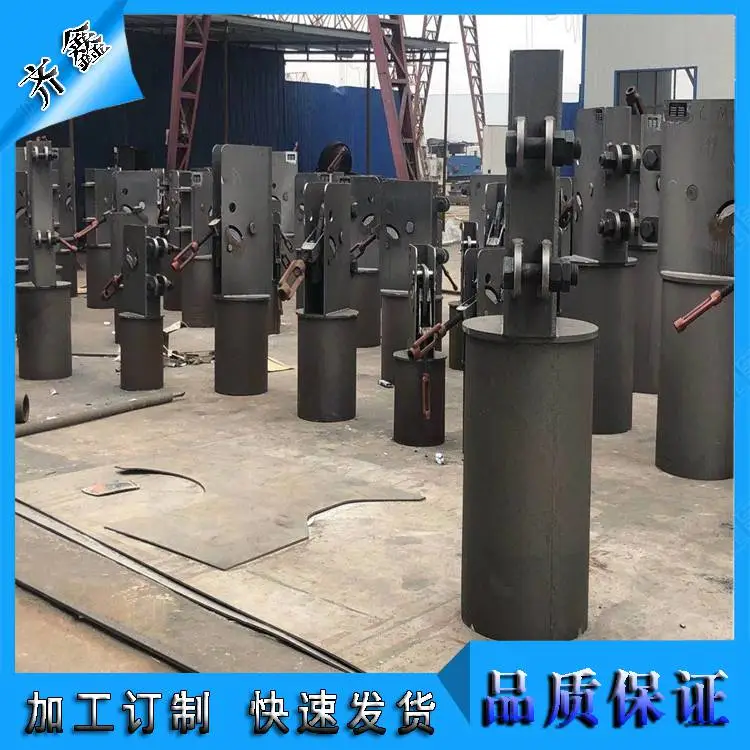

用于实现管道支吊装置主要功能的核心部件称为功能件。承重支吊架中的恒力弹簧组件、变力弹簧组件；限位支吊装置中的拉撑杆；振动控制装置中的减振器、阻尼器等都属于功能件。

5.3 根部结构

将管道支吊装置固定到承载结构上的部件称为根部。通常情况下,尽量将管道支吊装置直接固定(生根)在承载结构上。这种生根部件也可看作根部结构的一部分,但通常将其归在中间连接件中,这样对于此类支吊装置就没有独立的根部结构。在多数情况下,尤其是混凝土建筑结构,管道支吊点偏离承载结构,需要添加辅助钢结构,才能实现支吊装置的生根固定。这种辅助钢结构就是支吊装置的根部结构。 辅助钢结构有梁、立柱和构架三类,其中最常用的有悬臂梁、简支梁和三角架三种。

5.4 连接件

用于连接管部结构与功能件；连接功能件与根部桔构或连接管部结构与根部结构的部件均称为连接件。连接件大部分介于上述各类部件之间,故又称为中间连接件。这些连接件又都是刚性结构,也可称为刚性连接件。 中间连接件按其连接方式可分为夹持式、焊接式、螺纹连接式、销(轴)孔连接式、埋(嵌)入式、式等类型。
