HG/T 20644--1998 标准

沧州齐鑫管道有限公司是一家专业的弹簧支吊架厂家，主要型号有，恒力弹簧支吊架，变力弹簧支吊架，碟簧支吊架等，另有各种型号各种材质的管道配件如：管夹 支座 吊耳 单孔吊杆 单槽钢吊杆座 螺纹吊杆等；欢迎全国新老客户来电来访。

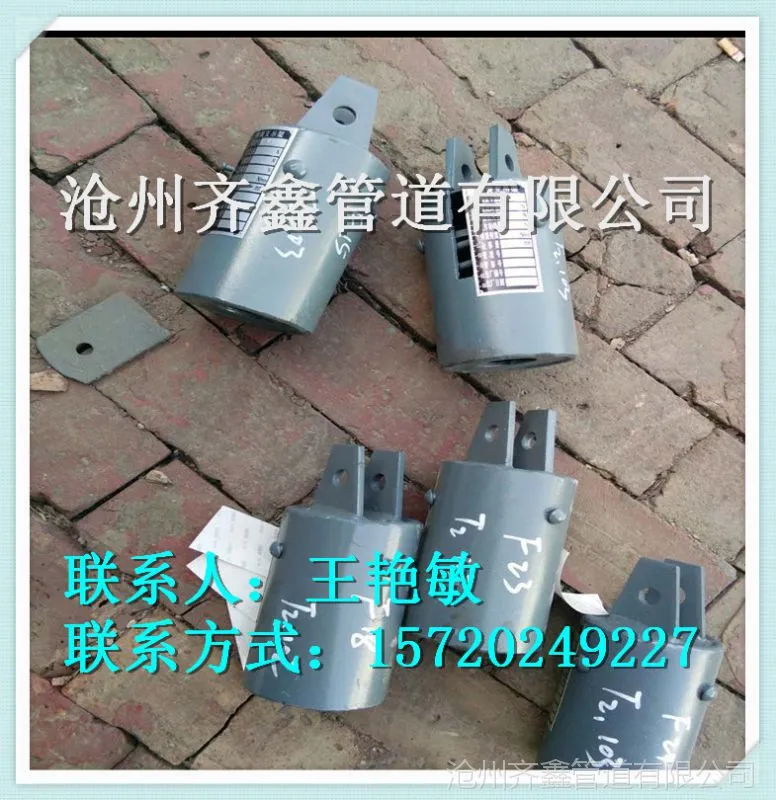

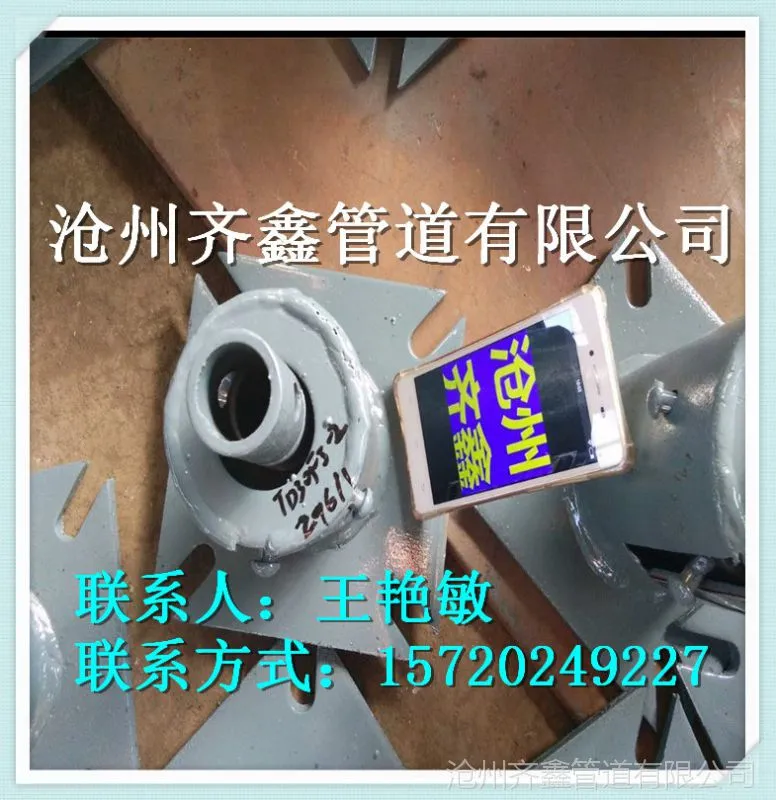

A B C 型变力弹簧支吊架为悬吊型支吊架。支吊架上端与吊杆或吊板连接，吊杆、吊板另一端连接在钢梁或楼板上，下端用花篮螺母与吊杆、管道连接。

D E型变力弹簧支吊架为搁置型吊架。底板搁置在钢梁或楼板上，下端用吊杆悬吊管道

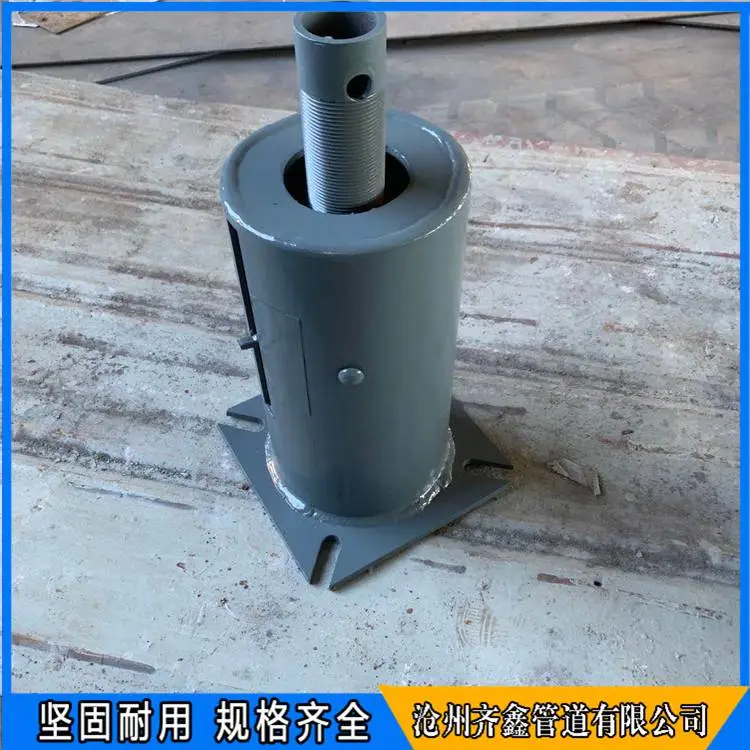

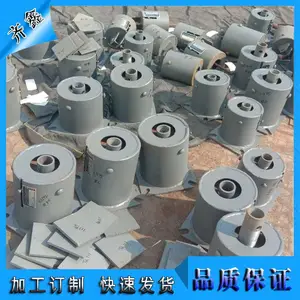

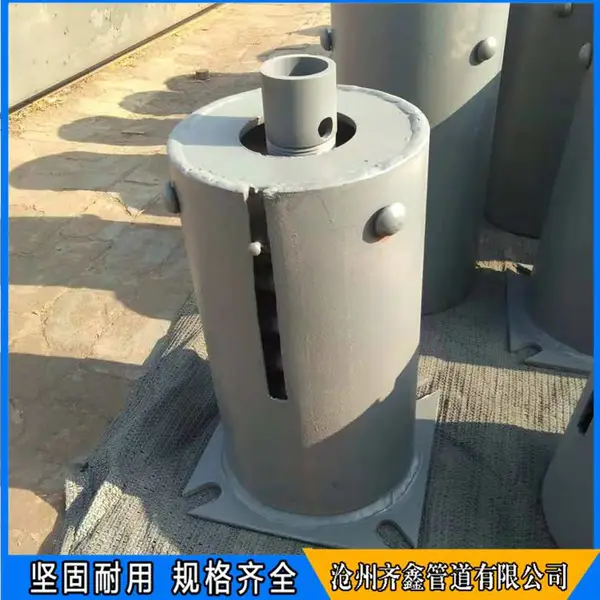

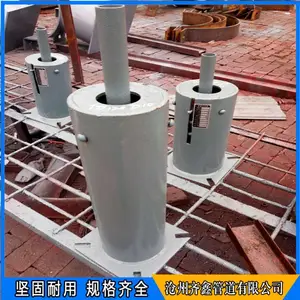

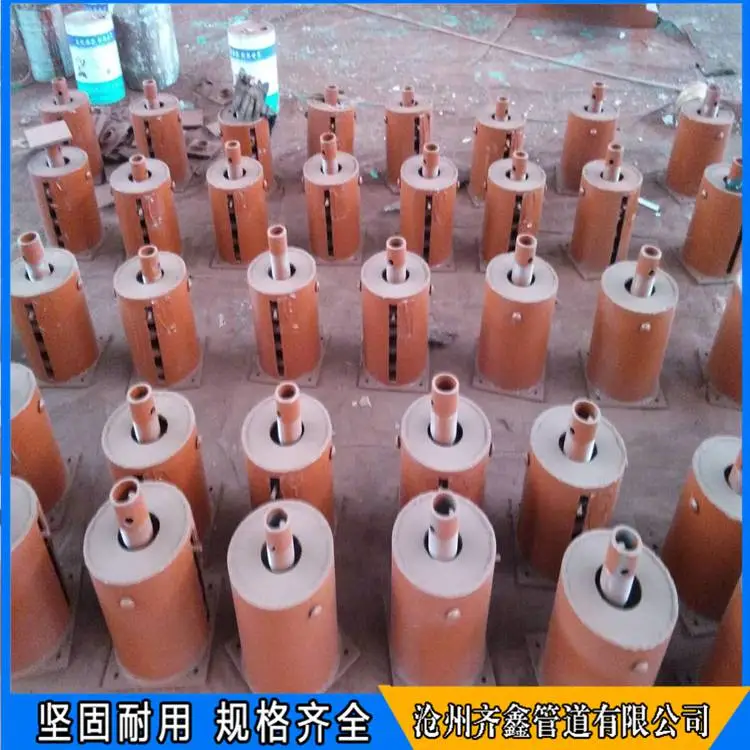

F型支撑搁置支吊架为变力弹簧支吊架的一种。底板搁置在基础、楼面或钢结构上，管道由支腿支撑在支架顶部。
F型变力弹簧支吊架分为：
普通荷重板（F1型）
带聚四氟乙烯荷重板（FII型）
带滚轮荷重板（FIII型）
当管道水平位移大于6MM时，建议采用FII型或FIII型

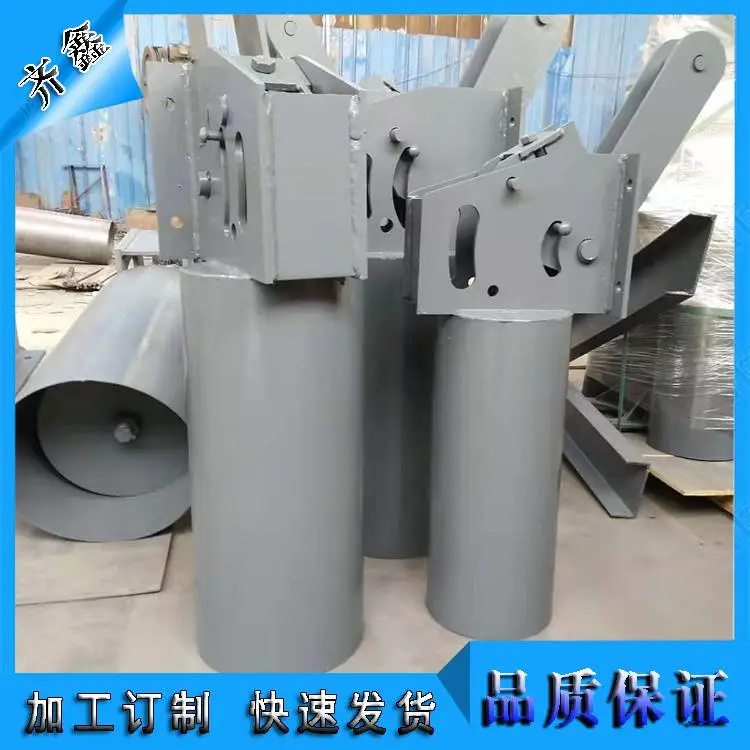

G型并联悬吊变力弹簧支吊架是当管道上方不能直接悬挂或没有足够高度悬挂弹簧支吊架、或管道的垂直载荷超出单个弹簧支吊架所能承受的范围时，可采用G型支吊架，选用G型变力弹簧支吊时，应以计算载荷的一半作为选择弹簧号的依据。

变力弹簧支吊架的适用范围：
1、适用于有垂直方向位移的管道、设备支撑
2、变力弹簧支吊架的位移范围分别为：30 60 90 120 150 180六档；载荷范围为154--217381N
3、使用环境温度为：-19℃－200℃

变力弹簧支吊架组成：
1、圆柱螺旋弹簧
2、指示板
3、壳体
4、花篮螺母
5、定位块等

变力弹簧支吊架根据安装型式分为：A B C D E F G七种类型

选择变力弹簧支吊架的根据：
1、生根的结构形式
2、管道空间位置
3、管道支吊方式

变力弹簧支吊架型号表示方法：
例：VS90F15表示允许工作位移范围为90MM，支撑搁置型普通荷重板变力弹簧支吊架，弹簧号15号

弹簧支吊架类别和弹簧号的选择
1、管道运行时的工作载荷{包括物料，全部管道组成件（如管道、阀门、管件、保温材料等）}
2、垂直方向工作位移量
3、位移方向

弹簧载荷的选用：
1、弹簧号
2、弹簧支吊架类别
3、工作位移范围
4、弹簧刚度等

变力弹簧支吊架订货要求：
1、序号
2、型号
3、安装载荷
4、工作载荷
5、位移量
6、位移方向
7、管道号
8、管架号
10、数量

变力弹簧支吊架的安装使用说明
1、A型：上吊杆一端与根部相连；另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁紧。花篮螺母下端与管道吊杆上端用螺小心眼相连，旋转花篮螺母，将管道吊装到规定的安装位，然后用螺母锁紧
2、B C型：弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其它与A型相同。
3、D型：用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
4、E型：用螺栓将弹簧支吊架固定在钢梁或楼板上。其它与A型相同
5、F型：用螺栓将弹簧支吊架底板固定在基础、楼板或钢梁上，顶部支撑水平管道或弯管底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。
6、G型：旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。
