一、概述

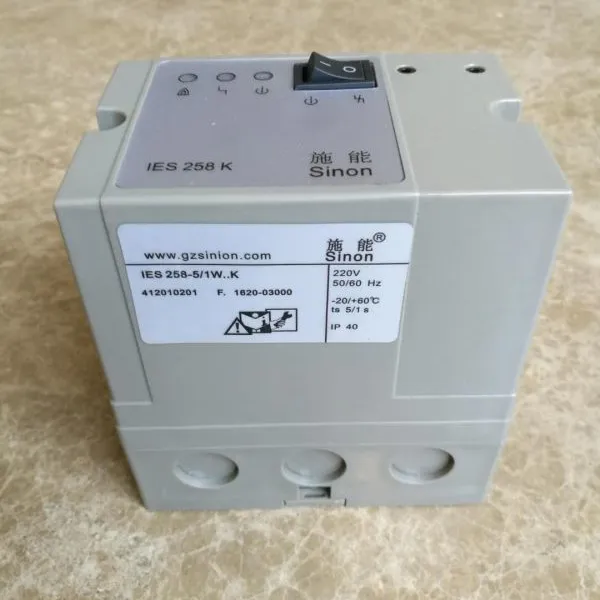

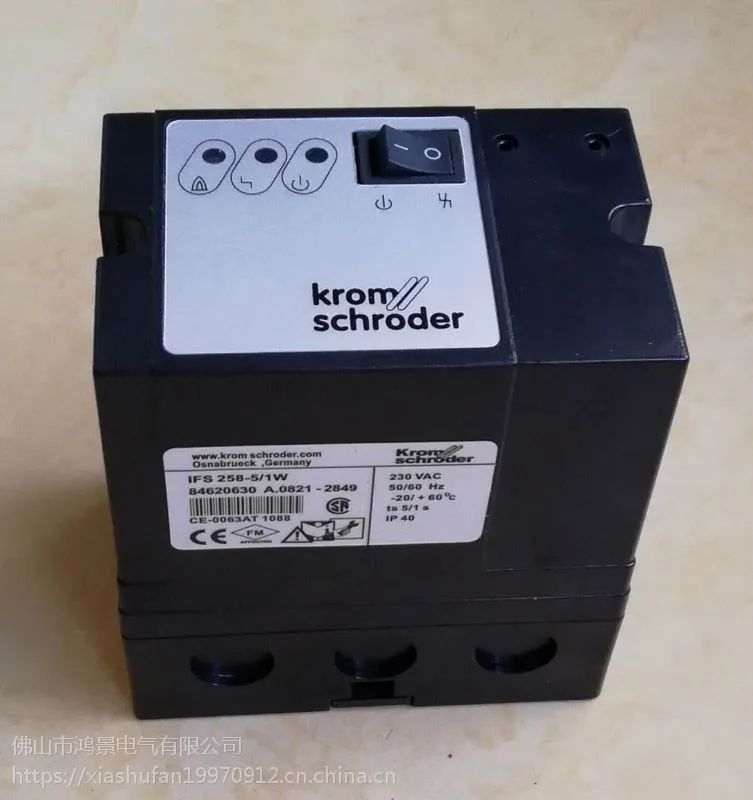

IES258-5/1W.K烧嘴自动控制器是一种直接启动和监测烧嘴运行的控制器；可采用电离
式火焰监测或紫外线UV监测，也可采用点火和监测共一根电极进行操作的模
式；本控制器适用于不用吹扫或吹扫由其它控制的系统中，直接点火功率不大
于350KW带助燃风的烧嘴；具有本地开关、远程按钮复位两种模式。本控制器
符合欧洲燃气应用标准EN298。
二、技术指标
1、供电：AC220V±10% 50HZ
2、环境温度：-20℃+60℃，无冷凝
3、火焰检测电流：2-20uA之间调节
4、防护等级：IP40
5、点火电缆：＜5米（宜用耐温高压线）
6、电缆长度：电离监测方式最长75米，UV监测方式最长100米。
三、线路检查及调试
1、线路检查及调试
首先检查火线L1和零线N及其它线路是否按规定接好，确认无误后；关闭
手阀，启动系统；合上烧嘴控制器IES258面板上的开关，绿灯亮起；合上点火
开关，即给端子3供电，启动操作程序，大约3秒钟之后，燃气电磁阀打开，
烧嘴点火，经过安全时间后，烧嘴控制器会发出故障信号，面板上的红灯亮起，
端子8和9之间闭合；打开手阀，控制器复位解除故障信号，重新启动操作程
序，烧嘴点燃，面板上的黄灯亮起，端子13和14之间闭合。说明线路接好，
系统正常。
2、火焰监测电流调整
火焰监测电流可以在2uA-20uA之间调整。调整办法：松开控制器固定螺栓，
从底座上拔出控制器，调节小板上的电位器到要求位置即可。（如果面板上的
黄灯始终亮着或在点火之前就亮启，则需要进行重新的设定。测量的实际火焰
监测电流应当比设定值至少高出3uA。）把控制器装回底座，拧紧螺栓。
六、事故分析与处理
１、注意事项：
●严禁带电操作！在检修时一定要切断电源！
●只有专业人士才可以对事故进行分析处理。
●请不要擅自撕下上面的标签，否则保修失效，擅自维修和接线错误造成设备损
坏，例如：将电源接入输出端，导致燃气阀开启和设备的损坏等由于用户使用
不当造成设备损坏不属于保修范畴。
●远传复位必须由专业人士完成，且要有人员在现场监测要复位的烧嘴。
２、处理事故
如果出现系统故障，烧嘴控制器会自动关闭燃气阀，面板上的事故报警红灯会
亮启。请依据下列所述排除故障。
检查事故发生的原因并处理，处理完毕后再对整个系统进行全面检查是否有其
它故障，检查无误后，按复位按钮，烧嘴控制器会重新启动一次。如果控制器仍
然没有重新启动，拆下整个设备，返回制造商检查处理。
事故现象可能原因处理办法
启动→没有点火火花→红灯亮
点火电压太低
使用点火电压≥5KV的点火变压器-采用单电极方式，请使用
点火变压器COFI或TRE
点火电缆过长缩短点火电缆到1m(最长不超过5 m)
点火电极和烧嘴头之间的距离过大调整电极和烧嘴头之间的距离，不超过2mm
点火电缆和电极接头接触不好重新确定电缆和电极接头的连接
点火电缆接地检查电缆安装，擦拭点火电极
点火变压器没有接在10#端子上检查点火变压器是否接在10#端子上，供电电压是否正常
启动→没有燃气→红灯亮
燃气控制阀没有开启检查燃气阀的供电电压
管线中没有空气，例如：管线安装
后长时间没有使用
吹扫管线并重复复位几次
启动→没有燃气，没有点火→红灯没有亮
给点火变压器或燃气阀的输出短接
检查接线（建议：如发现给燃气阀的输出端被短接，烧嘴控
制器应返回制造商检查处理。否则：更换，3.1***，有延迟，
H型保险丝。并进行安全性操作检查。（附后）。

说明：
１、对安全性操作进行检查
●关闭手阀
●启动烧嘴控制器数次，检查其是否能够正常工作
●如果烧嘴控制器无法正常工作，请返回制造商检查修理。
注意：如果没有进行此项测试，烧嘴控制器出现故障时，燃气阀门可能会保持开
启状态，造成燃气的泄漏有爆炸的危险！
２、进行火焰监测电流测试时，请使用绝缘探针测量火焰监测电流，以免触电！
IES258烧嘴控制器无需日常的维护。
事故现象可能原因处理办法
启动→烧嘴点燃
→黄灯没有亮
测量火焰的监测电流低于设定值
●火焰监测电流的设定值过高。
●由于电极绝缘套上有结碳，结焦，灰尘或水份，火焰监
测电极短路。
●火焰电离监测电极的位置没有放在火焰的根部。
●燃气/空气比例不正确。
●由于燃气压力或空气压力过高，火焰没有和烧嘴头接触。
●烧嘴或控制器没有正确接地。
●火焰监测电缆短接或断路。
●UV紫外线火焰监测管脏，无法检测到火焰.
●电极材质问题,更换电极.
启动→黄灯和红灯亮启→控制器没有工作
测量火焰的监测电流，如果测量
值比设定值高，虽然烧嘴没有点
燃，烧嘴控制器依然误认为有火
焰信号反馈。
UV紫外线火焰监测器的感光管的使用寿命（10,000小时）
已到。更换UV感光管。详见UV紫外线火焰监测器的操
作说明。
UV紫外线火焰监测管脏，无法检测到火焰。
在所有故障均已确定并排除且实施复位后，烧嘴控制器仍无法
