填料支撑格栅

产品介绍：

    填料支撑格栅是结构最简单、最常用的填料支承装置。如图所示。它放置于焊接在支承圈上。铸铁支承栅板长期应用于氯碱工业及硫酸工业中。但在装填散堆填料时，可在栅板条上整齐摆放大尺寸十字隔板环填产，其尺寸规格视塔内填料型号而定。若塔内填料过小则摆放几层，尺寸依次减小，以使上面散堆填料不易落下，这样还可使栅板各距离加大，以节省材料及加工工时。

产品应用：

    填料支撑格栅主要应用于波纹填料塔和散堆填料塔。如各种化工设备、环保设备中的填料塔作为填料支撑，原油三相分离器油气水分离过程中的波纹板聚结填料侧面支撑、底部支撑，硫酸吸收塔、干燥塔及冷却塔就是在耐酸陶瓷栅板上增砌陶瓷十字环，然后再上面散装颗粒型填料。在栅板支承上放置一盘板波纹填料也是一个好办法，这样不但使支承装置开孔率加大，而且也可使栅条间距加大到100mm以上。有的在栅板条下端开锯齿槽，可使液体易于流下且较均匀。

结构与尺寸：

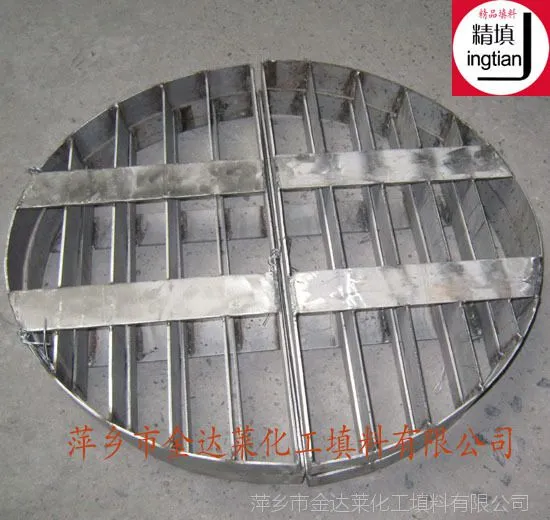

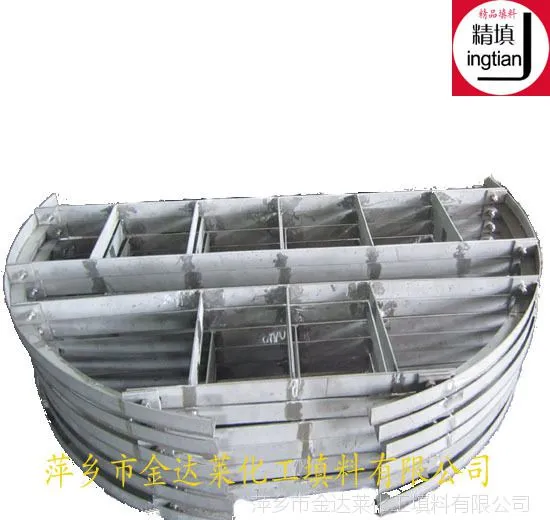

    填料支撑格栅需根据下列因素确定：塔径、塔体椭圆度、填料直径、填料层高度、栅板加工制造及安装拆卸。塔径较小是，采用整块式栅板。塔径小于350mm时，栅板可直接焊接在塔壁上，塔径在400-500mm时，栅板需搁置在焊接于塔壁的支撑圈上。直径较大时，宜用分块式栅板。塔径在600-800mm时，栅板由两块组成.塔径在900-1200mm时，栅板由三块组成。塔径在1400-1600mm时，栅板由四块组成。但不管栅板分成几块，均需将其搁置在焊接于塔壁的支撑圈或支撑块上，大塔的支撑圈还得用支持板来加强。分块式栅板，每块宽度为300-400mm.每块重量不能过重，以便从入孔进行装卸。

为了增加栅板的刚度，用于塔径大于900mm的栅板，须增加上、下连接板。但用于支撑波纹填料时，不用上连接板。

填料支承栅板能支承的填料层高度

                               填料格栅能支承的填料层高度如下表：

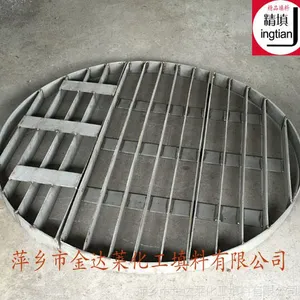

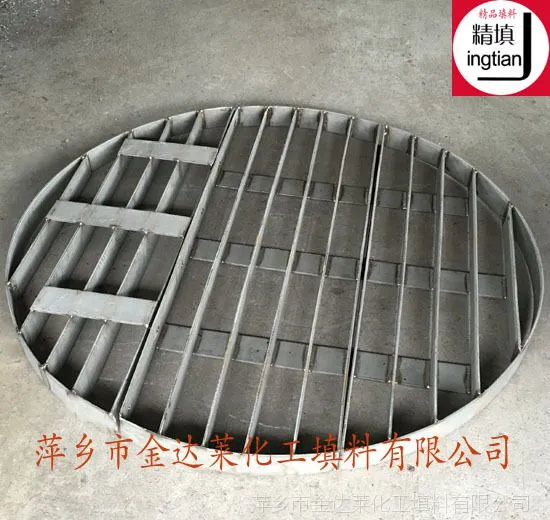

                      不锈钢304填料支撑格栅

                316L填料支撑栅板

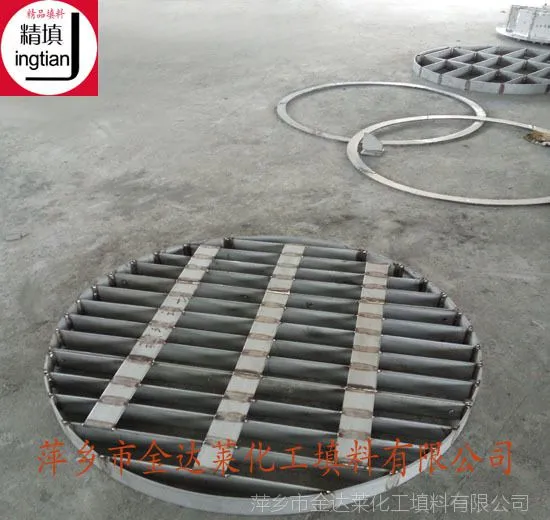

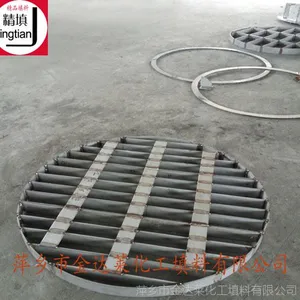

                  填料格栅及支撑圈、压栅

                              原油处理三相分离器、聚结器中油水聚结填料侧面支撑

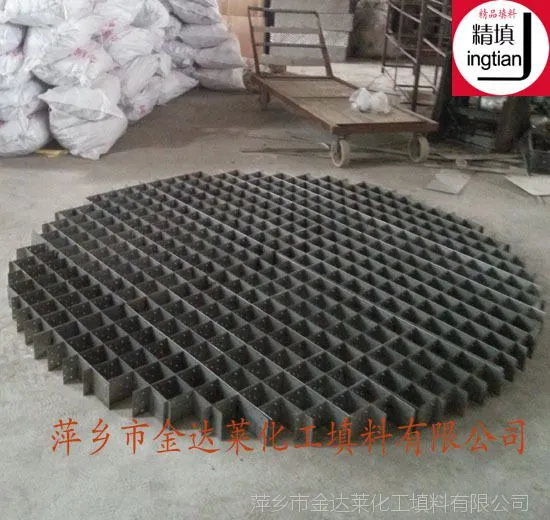

                            填料支承格栅
