概述：

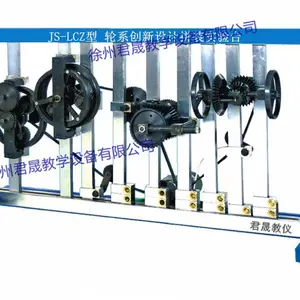

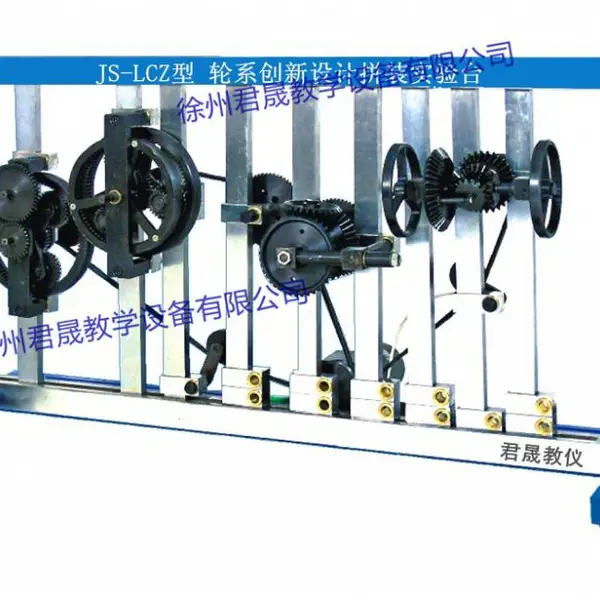

       轮系创新设计搭接实验台偏重于轮系的分类及设计、分析与运用。是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的一款新型的创新设计搭接综合实验台。通过各类轮系的搭接，可使学生对轮系的结构、分类、应用，轮系的传动比计算，行星轮系设计中应注意的基本问题（包括类型的选择、传动效率与齿数的确定）等有一个更全面、更清晰、更透彻的理解与掌握。实验台的实验项目集成度高、机构搭接便利、尺寸精度高、定位准确，教学实践表明：该实验台能激励学生的学习主动性、创新能力、培养学生的独立工作能力，值得在高等院校中推广使用。

特点：

       1.运动构件加工精度高，确保组成机构的各个运动构件在运动中不发生干涉,便于学生实验操作。

       2. 该实验台几乎所有零件加工精度高，外形美观、维护方便、使用寿命长。

       3.实验台机构搭接方式灵活、固定运动副位置在平面坐标上可以任意调节。

应用：

        课程设计、毕业设计中进行轮系方案设计拼装实验。

        课外学生进行机构运动创新设计方案的拼装实验。

        搭接机构种类

        2K-H型 行星轮系         16种

        2K-H型 差动轮系         24种

        3K周转轮系                   1种

        定轴轮系                       1种

        复合轮系                       2种

        运动分解、合成            2种

主要技术参数：

       1、实验台机架外形尺寸1300mm×355mm×700mm（长×宽×高）

       2、输入电源电压： AC220V± 10% 50HZ；

       3、使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；

       4、电机功率：60W；

       5、转速：n=10转/分；

       6、净   重：约为65kg 。

其他：

       1、搭接图一套共六张

       2、搭接明细表一份

       3、零部件明细表一份（代装箱单）
