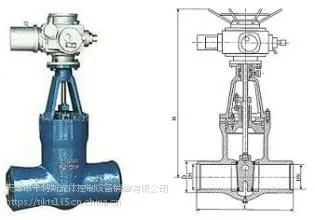

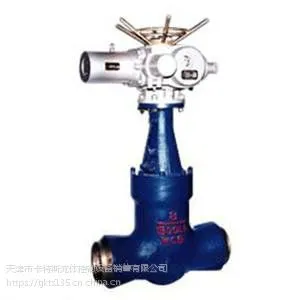

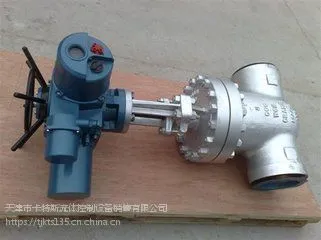

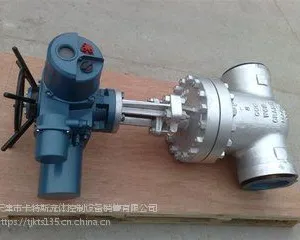

Z962H-200Z962Y-320 Z962Y-250电动高压焊接闸阀产品介绍 ：

Z962H-200 Z962Y-320 Z962Y-250电动高压焊接闸阀 电动闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加电动高压焊接闸阀工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

 产品结构特点：

1、中部无阀盖压力自紧式连结

2、闸板为要楔式弹性单闸板或楔式双闸板结构

3、闸板/阀座双面堆焊钻基硬质合金

4、抗高温蠕变设计

5、阀杆采用渗氮型沉淀硬化不锈钢

6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

主要零件的材料说明： 零件名称 材料牌号 阀体 A216WCB A217WC1 A217WC6 A217WC9 闸板 A216WCB A217WC1 A217WC6 A217WC9 阀座 25 15CrMoA 12Cr1MoVA 12Cr1MoVA 阀杆 1Cr17Ni2 1Cr17Ni2 SUH600 SUH600 20Cr1Mo1V1A 20Cr1MoVA 阀盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA WCB WC1 WC6 WC9 填料 增强柔性石墨 支架 WCB WCB WCB WCB WC1 WC6 WC9 密封环 S软钢(增强柔性石墨) S软钢 F软钢 空杆螺母 45(ZCuZn25A16Fe3Mn3) 适用温度 ≤425℃　　 ≤450℃ ≤540℃ ≤570℃

产品型号：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V

注：

1 、制照与验收技术条件按 E101 和B3595-93 的规定。

2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。

3 、结构长度按 E101 的规定或用户提供尺寸。

4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

主要尺寸及重量 型号 公称通径 DN （ mm ） 主要尺寸（ mm ） 重量（ kg ） L D1 D2 Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V 150 650 164 200 420 175 750 186 223 526 200 800 200 262 550 225 850 233 282 595 250 950 275 325 1210 300 1200 312 380 2100 Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V 150 700 150 200 420 175 750 175 223 530 200 800 200 262 560 225 850 220 282 600 250 950 265 325 1220 300 1194 305 380 2120 Z960Y-320 Z960Y-P57170V 150 700 150 200 615 175 750 170 225 680 200 800 200 262 695 225 850 207 283 700 250 950 250 325 1460 300 1245 265 377 2650

产品安装以及维护：

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

 4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用 , 每月至少润滑一次。

主导产品有：

各种材质的手动/电动闸阀、手动/电动蝶阀、手动/电动球阀、手动/电动截止阀、手动/电动隔膜阀、止回阀、调节阀、气动阀、电磁阀等。

电动执行机构2SA3、2SQ3、2SJ3、DKJ、DKZ、DZW、DZB、DZT、DQW、QB、LQ、QT、系列阀门电动装置.
