品牌：上海冠桓泵阀有限公司	型号：XBD2.8/3.25	材质：铸铁
性能：自动	用途：管道泵	扬程：28m
驱动方式：电动	输送介质：清水泵	泵轴位置：边立式
叶轮结构：敞开式叶轮	叶轮吸入方式：单吸式	流量：3.25m3/h
叶轮数目：1	汽蚀余量：2.3m	吸入口径：40mm
排出口径：40mm	结构原理：喷射泵	级数：单级
重量：30kg	电压：380V	功率：2.2kw
规格：XBD2.8/3.25	立式消防泵：消防管道泵

展开

消火栓泵XBD2.8/3.25消火栓泵控制原理图免费下载- 电气图纸- 土木工程网

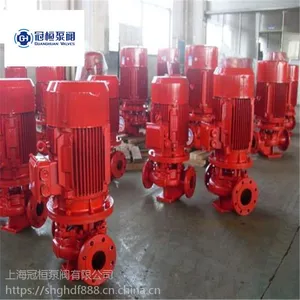

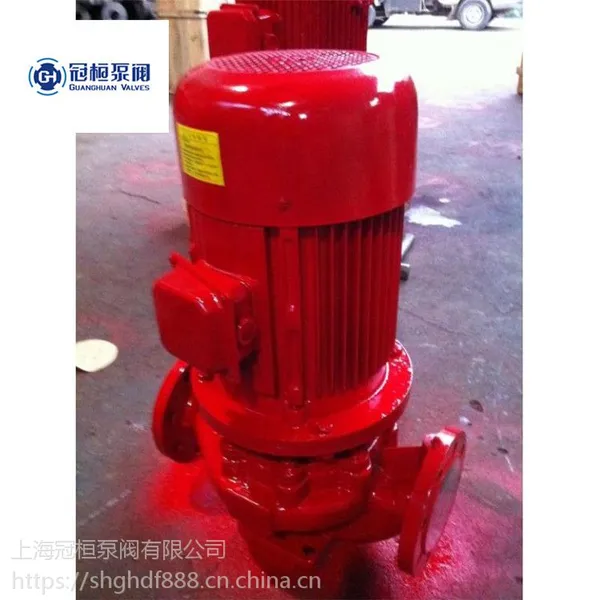

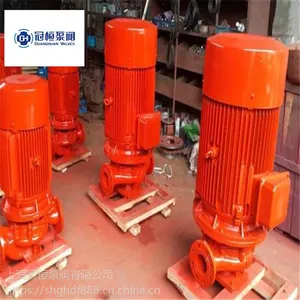

XBD-L(ISG)消防泵

XBD-L型立式消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可用于矿给排水。输送液体的流量范围为5-80L/S，压力范围为0.2-2.25MPa，配套功率范围为1.5-200KW，口径范围为￠50-￠250mm。

1、消防泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。 2、消防泵吸入口和吐出口均水平方向，简化了管路的连接。 3、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。 4、泵叶轮具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS型。

XBD系列消防泵主要用于各个事业单位、工程建设、高层大厦等到固定消防系统中的消防栓灭火系统。

例如：XBD8.8/25-100L

XBD-消防泵

0.88-压力（MPa)

25-流量（L/S)

100-泵吸入口直径（mm)

L-结构为立式

型号	流量Q(L/s)	出口压力(MPa)	转速n(r/min)	功率P(Kw)	效率η(%)
XBD3.0/5-50(65)	5	0.30	2900	4	63
XBD3.2/5-50(65)		0.32
XBD3.4/5-50(65)		0.34
XBD4.6/5-50(65)	5	0.46	2900	7.5	58
XBD4.8/5-50(65)		0.48
XBD5.0/5-50(65)		0.50
XBD7.6/5-50(65)	5	0.76	2900	15	50
XBD7.8/5-50(65)		0.78
XBD8.0/5-50(65)		0.80
XBD11/5-50(65)	5	1.10	2900	30	40
XBD12/5-50(65)		1.20
XBD12.5/5-50(65)		1.25
XBD3.0/10-65(80)	10-15	0.30	2900	7.5	71
XBD3.2/10-65(80)		0.32
XBD3.4/10-65(80)		0.34
XBD4.6/15-65(80)	10-15	0.46	2900	15	67
XBD4.8/15-65(80)		0.48
XBD5.0/15-65(80)		0.50
XBD7.6/15-65(80)	10-15	0.76	2900	22	59
XBD7.8/15-65(80)		0.78
XBD8.0/15-65(80)		0.80
XBD11/15-65(80)	10-15	1.10	2900	37	54
XBD12/15-65(80)		1.20
XBD12.5/15-65(80)		1.25
XBD3.0/25-80(100)	20-30	0.30	2900	15	76
XBD3.2/25-80(100)		0.32
XBD3.4/25-80(100)		0.34
XBD4.6/25-80(100)	20-30	0.46	2900	22	74
XBD4.8/25-80(100)		0.48
XBD5.0/25-80(100)		0.50
XBD7.6/30-80(100)	20-30	0.76	2900	37	69
XBD7.8/30-80(100)		0.78
XBD8.0/30-80(100)		0.80
XBD11/30-80(100)	20-30	1.10	2900	75	69
XBD12/30-80(100)		1.20
XBD12.5/30-80(100)		1.25
XBD13/30-80(100)	20-30	1.30	2900	90	57
XBD14/30-80(100)		1.40
XBD15/30-80(100)		1.50
XBD3.0/45-100(125)	35-45	0.30	2900	22	73
XBD3.2/45-100(125)		0.32
XBD3.4/45-100(125)		0.34
XBD4.6/45-100(125)	35-45	0.46	2900	37	77
XBD4.8/45-100(125)		0.48
XBD5.0/45-100(125)		0.50
XBD7.6/45-100(125)	35-45	0.76	2900	55	80
XBD7.8/45-100(125)		0.78
XBD8.0/45-100(125)		0.80
XBD11/45-100(125)	35-45	1.10	2900	90	70
XBD12/45-100(125)		1.20
XBD12.5/45-100(125)		1.25
XBD2.8/55-150(200)	40-55	0.28	1450	30	78
XBD3.0/55-150(200)		0.30
XBD3.2/55-150(200)		0.32
XBD4.6/55-150(200)	40-55	0.46	1450	45	75
XBD4.8/55-150(200)		0.48
XBD5.0/55-150(200)		0.50
XBD7.6/55-150	40-55	0.76	2900	75	76
XBD7.8/55-150		0.78
XBD8.0/55-150		0.80
XBD11/55-150	40-55	1.10	2900	110	73
XBD12/55-150		1.20
XBD12.5/55-150		1.25
XBD13/55-150	40-55	1.30	2900	110	80
XBD14/55-150		1.40
XBD15/55-150		1.50
XBD4.6/100-200	60-100	0.46	1450	75	81
XBD4.8/100-200		0.48
XBD5.0/100-200		0.50
XBD3.0/150-250	80-150	0.30	1450	75	80
XBD3.2/150-250		0.32
XBD3.4/150-250		0.34
XBD4.6/140-250	140	0.46	1450	90	72
XBD4.8/140-250		0.48
XBD5.0/140-250		0.50
XBD2.4/200-300	200	0.24	970	75	81
XBD2.6/200-300		0.26
XBD2.8/200-300		0.28
XBD2.8/200-300(350)	200	0.28	1450	90	84
XBD3.0/200-300(350)		0.30
XBD3.2/200-300(350)		0.32
XBD4.0/200-300	200	0.40	970	132	84
XBD4.2/200-300		0.42
XBD4.4/200-300		0.44
XBD4.6/160-300	160	0.46	1450	110	78
XBD4.8/160-300		0.48
XBD5.0/160-300		0.50
XBD4.6/200-350	200	0.46	1450	160	83
XBD4.8/200-350		0.48
XBD5.0/200-350		0.50
XBD2.8/300-400	300	0.28	1450	132	76
XBD3.0/300-400		0.30
XBD3.2/300-400		0.32
XBD2.8/330-500	330	0.28	1450	160	78
