产品特性:干灰闸阀 | 品牌:山东北泽 | 型号:GHZ644H-16C |
连接形式:法兰 | 主体材料:碳钢 | 公称通径:DN50~300mm |
3C阀门类别:工业 | 适用介质:火力发电厂干灰、粉煤灰、水泥等 | 密封形式:硬密封型 |
标准:国标 | 外形:中型 | 流动方向:单向 |
驱动方式:气动 | 零部件及配件:配件 | 用途:截止 |
压力环境:常压 | 工作温度:常温 | 类型(通道位置):直通式 |
规格:PN16 |

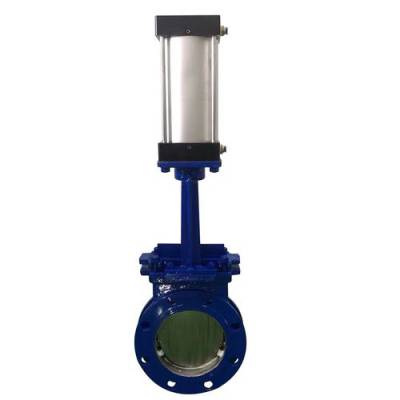

山东北泽阀门,干灰闸阀GHZ644H-16C
【产品说明】
干灰闸阀阀体上具有进入通道和排出通道,在阀体内具有闸板,闸板与闸板升降启闭机构相连接,在排出通道的上部靠近闸板的部位具有与闸板腔相通的腔体,其特殊之处在于在闸板与排出通道之间具有筋板,在筋板的上部具有闸板腔排渣口。它不会堵塞,具有启闭省力、操作方便、密封性能好和使用寿命长的优点。主要应用于火力发电厂干灰、粉煤灰、水泥等气力输送系统。
【产品性能参数】
产品型号 | 公称压力 / MPa | 密封试验力 / MPa | 强度试验压力 / MPa | 工作温度 / ℃ | 适用介质 |
---|---|---|---|---|---|
GHZ644H-6C | 0.6 | 0.66 | 0.9 | ≤ 120 | 颗粒、粉粒与空气混合物(颗粒与空气比 1:3) |
GHZ644H-10C | 1.0 | 1.1 | 1.5 | ||
GHZ644H-16C | 1.6 | 1.76 | 2.4 | ||
GHZ644H-25C | 2.5 | 2.75 | 3.75 |
【产品零部件材料】
产品型号 | 材料 | |||
---|---|---|---|---|
阀体、阀盖 | 闸板 | 阀杆 | 阀座 | |
GHZ644H-6C | WCB | 2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料 | 2Cr13或1Cr18Ni9Ti | 2Cr13 |
GHZ644H-10C | ||||
GHZ644H-16C | ||||
GHZ644H-25C |
【产品外形及结构尺寸 (Z40W-16Ti)】
PN | DN | L | D | K | d | n-M/n-d0 |
---|---|---|---|---|---|---|
6 | 50 | 108/250 | 140 | 110 | 88 | 4-M12/4-?14 |
65 | 112/270 | 160 | 130 | 108 | 4-M12/4-?14 | |
80 | 114/280 | 190 | 150 | 124 | 4-M16/4-?18 | |
100 | 127/300 | 210 | 170 | 144 | 4-M16/4-?18 | |
125 | 140/325 | 240 | 200 | 174 | 8-M16/8-?18 | |
150 | 140/350 | 265 | 225 | 199 | 8-M16/8-?18 | |
200 | 152/400 | 320 | 280 | 254 | 8-M16/8-?18 | |
250 | 165/450 | 375 | 335 | 309 | 12-M16/12-?18 | |
300 | 178/500 | 440 | 395 | 363 | 12-M20/12-?22 | |
10 | 50 | 108/250 | 165 | 125 | 99 | 4-M16/4-?18 |
65 | 112/270 | 185 | 145 | 118 | 4-M16/4-?18 | |
80 | 114/280 | 200 | 160 | 132 | 8-M16/8-?18 | |
100 | 127/300 | 220 | 180 | 156 | 8-M16/8-?18 | |
125 | 140/325 | 250 | 210 | 184 | 8-M16/8-?18 | |
150 | 140/350 | 285 | 240 | 211 | 8-M20/8-?22 | |
200 | 152/400 | 340 | 295 | 266 | 8-M20/8-?22 | |
250 | 165/450 | 395 | 350 | 319 | 12-M20/12-?22 | |
300 | 178/500 | 445 | 400 | 370 | 12-M20/12-?22 | |
16 | 50 | 108/250 | 165 | 125 | 99 | 4-M16/4-?18 |
65 | 112/270 | 185 | 145 | 118 | 4-M16/4-?18 | |
80 | 114/280 | 200 | 160 | 132 | 8-M16/8-?18 | |
100 | 127/300 | 220 | 180 | 156 | 8-M16/8-?18 | |
125 | 140/325 | 250 | 210 | 184 | 8-M16/8-?18 | |
150 | 140/350 | 285 | 240 | 211 | 8-M20/8-?22 | |
200 | 152/400 | 340 | 295 | 266 | 12-M20/12-?22 | |
250 | 165/450 | 405 | 355 | 319 | 12-M26/12-?28 | |
300 | 178/500 | 460 | 410 | 370 | 12-M26/12-?28 | |
25 | 50 | 108/250 | 165 | 125 | 99 | 4-M16/4-?18 |
65 | 112/270 | 185 | 145 | 118 | 8-M16/8-?18 | |
80 | 114/280 | 200 | 160 | 132 | 8-M16/8-?18 | |
100 | 127/300 | 235 | 190 | 156 | 8-M20/8-?22 | |
125 | 140/325 | 270 | 220 | 184 | 8-M24/8-?26 | |
150 | 140/350 | 300 | 250 | 211 | 8-M24/8-?26 | |
200 | 152/400 | 360 | 310 | 274 | 12-M24/12-?26 | |
250 | 165/450 | 425 | 370 | 330 | 12-M27/12-?30 | |
300 | 178/500 | 485 | 430 | 389 | 16-M27/16-?30 |
