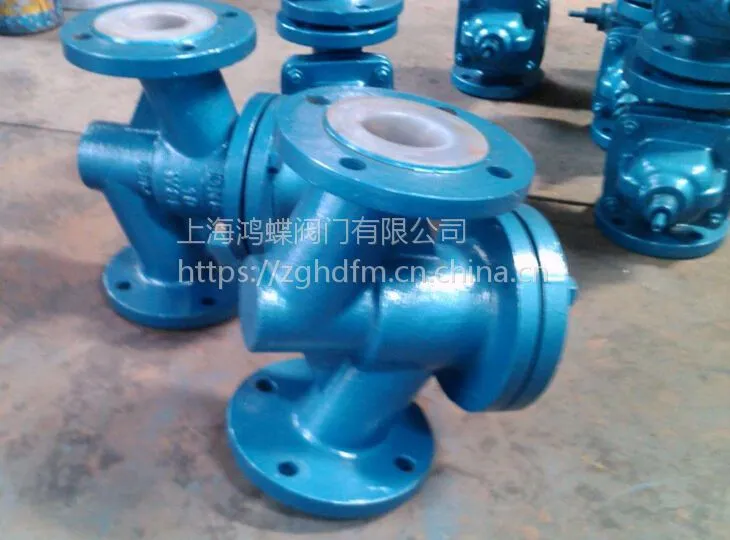

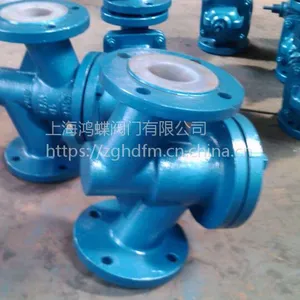

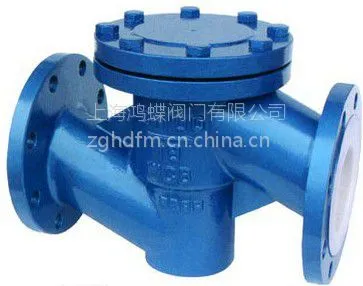

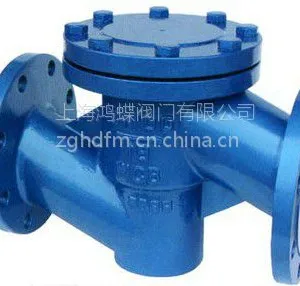

衬氟升降式止回阀

　　上海鸿蝶阀门制造有限公司生产的衬氟升降式止回阀,H41F46衬氟升降式止回阀 是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

　　一、产品特点及用途：

　　H40F 系列FEP(F46)、PCTFE(F3) 立式衬氟止回阀是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

　　二、主要零件材料及标准：

　　零件名称材 料技术规范

　　上下阀体铸铁、铸钢、不锈钢、内衬F46 、F3设计标准GB12224

　　阀瓣铸钢、不锈钢、衬F46 、F3结构长度GB12221

　　垫圈F4法兰标准JB/T79-78

　　GB9113.1-26

　　检验试验GB/T13927

　　#FormatImgID_1#

　　三、主要外形连接尺寸：

　　公称通径PN0.6(MPa)主要外形尺寸和连接尺寸(mm)参考值

　　DNLDD1D2fbZ-ΦdDoH

　　2515210075603144-Φ1213076

　　3215212090703164-Φ1414076

　　40178130100803164-Φ1416089

　　50178140110903164-Φ1417089

　　651901601301103.5184-Φ1420095

　　802031851501253.5184-Φ18220101

　　1002672051701454204-Φ18240133

　　1253052352001754208-Φ18280152

　　1503942602252004208-Φ18315197

　　公称通径PN1.0(MPa)主要外形尺寸和连接尺寸(mm)参考值

　　DNLDD1D2fbZ-ΦdDoH

　　2515211585653164-Φ1413076

　　32152135100703184-Φ1814076

　　40178145110853184-Φ1816089

　　501781601251003184-Φ1817089

　　651901801451203.5204-Φ1820095

　　802031951601353.5204-Φ18220101

　　1002672151801554228-Φ18240133

　　1253052452101854248-Φ18280152

　　1503942802402104248-Φ23315197
