电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。

       电梯监控视频传输可分为有线和无线两种。有线传输采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在半年到一年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。另一种是无线传输，无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

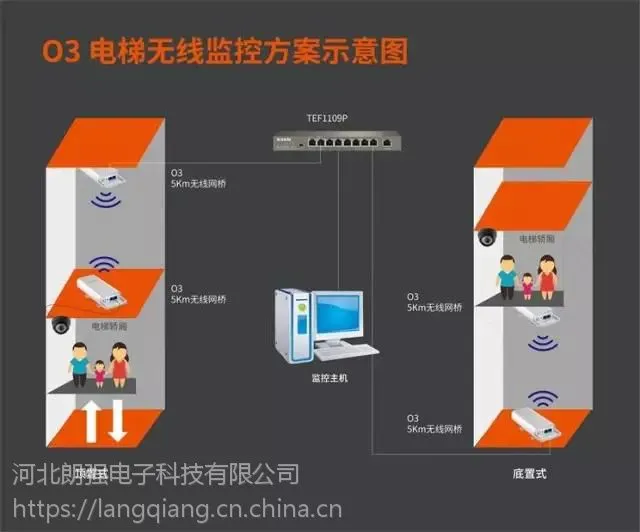

       电梯井监控视频无线传输有两种安装方式。顶置式和底置式，如下图：顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

       轿厢端的网桥需设置为客户端（Station）模式，这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。

总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

        设置AP模式

网桥默认工作在AP模式。需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。腾达网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可，如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。

     设置客户端模式

     轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同网段的都可以，如192.168.2.30。

为确保网桥已成功配对，需要在安装到电梯井之前做一下联通性测试，步骤如下：

      ①电脑连接客户端网桥；

      ②键盘按win+R ，输入cmd 然后回车,运行cmd 程序；

      ③输入 ping 192.168.2.1（AP 端网桥地址）。

      能ping 通则说明网桥配对成功，直接安装到电梯井即可；如ping 不通则说明网桥没有配对成功，需要进一步排查设置是否正确。

      布线的话比较简单，只需完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电，这里强烈建议使用超五类（Cat5e） 以上规格的网线。

      电梯井中一般没有很强的干扰信号，万一遇到有干扰的情况可通过调整信道的方式来避开干扰。直接选择5G的网桥传输也越来越成为主流。
