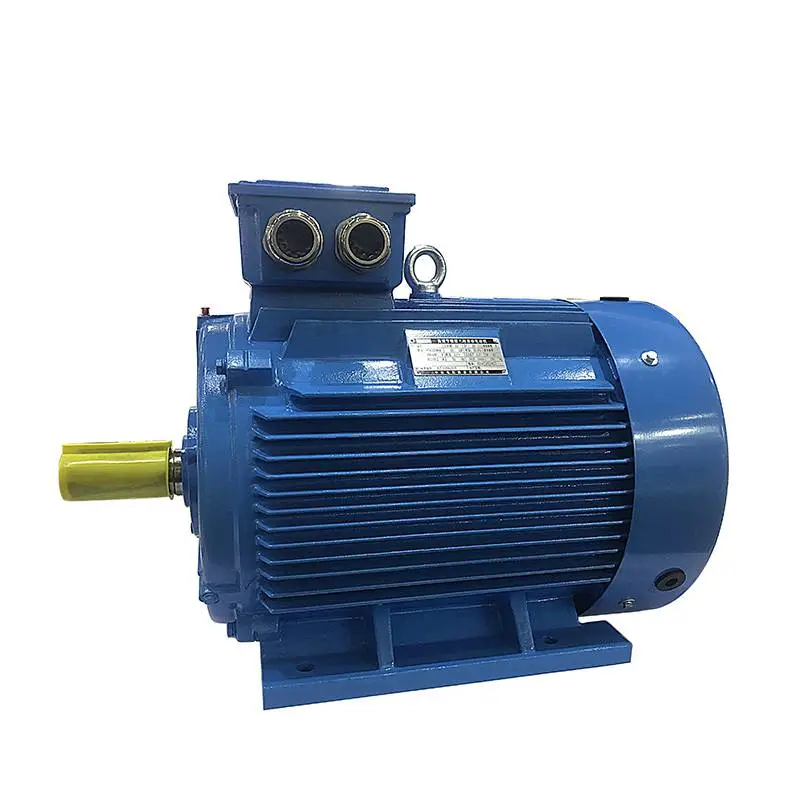

1.产品概述

YE4系列高效率三相异步电动机是我公司自主开发的高效新型升级产品，效率符合GB18613-2020中2级能效标准。该产品安装尺寸符合合IEC标准和***，使客户可以实现快速转换。

YE4系列电机机具有外形美观、低损耗、低噪音、低振动、***、维护方便等特点。

2.产品用途

YE4系列高效率节能非防爆电机使用非常普遍，应用于一般无特殊要求的机械设备、如农业机械、食品机械、风机、水泵、机床、搅机、空气压缩机等。

3.基本特征

机座号：H63-H355

功率：0.12~315kW

极数：2、4、6、8

电压：220/380V, 380/660V

频率：50Hz

工作方式：S1

机壳：铸铁，固定底脚

接线盒：铸铁或钢板，设在电机顶部。

安装方式：B3、B5、B35、V1等

绝缘等级：F级，按B级温升考核

防护等级：IP55

冷却方式：IC411

接线：3kW及以下380V”Y”接，大于3kg机380V”△接

轴承润滑：H132及以下使用免维护轴承，H160以上使用开启式轴承并设有注排油装置。

备注：可根据用户要求的选择项

电压:230/400V, 400/690V, 415V, 440V, 460V, 480V等，可根据用户要求定制。

频率:60Hz或变频，可根据用户要求定制

工作制：S2，S3，可根据用户要求定制

绝缘等级：H级，可根据用户要求定制

防护等级：IP65，可根据用户要求定制

环境空气温度：-15℃~+40℃；

海拔：不超过1000m；（注：当环境空气温度、海拔与上述规定不同时按GB755规定）

湿度：月平均相对湿度不超过90% 注：电机可根据用户使用环境的要求进行定制。

4.订购指南

电机选用考虑以下因素

电压：□380V、□660V、 □380/660V、其他

频率：□50Hz、□60Hz、□其他

安装型式：□IMB3、□IMB35、□IMB5、□IMV1、□其他

运行环境：□ 户内；□户外；□环境温度；□海拔高度；□其他

防护等级：□ IP55、□ IP56、□其他

电机与被驱动设备的连接方式

工作制：□S1、□其他

绝缘等级：□155（F）、□180（H）、□其他

旋转方向：□顺时针；□逆时针；□双向

接线盒位置：□电机顶部朝右（从轴伸端视之）;□其他

示例需求：

机座中心高为315，132kW,2P机座带底脚，端盖无凸缘，380/660V，顺时针转向，IP55防护等级，绝缘等级F。电动机标注如下：YE4-315M-2 132kW 380/660V 50Hz IMB3 IP55 F.

如用户对电压、频率、防护等级、旋转方向、安装方式、双轴伸、噪声、振动以及接线盒的连接等有特殊要求时，在制造前需征得技术人员同意。
