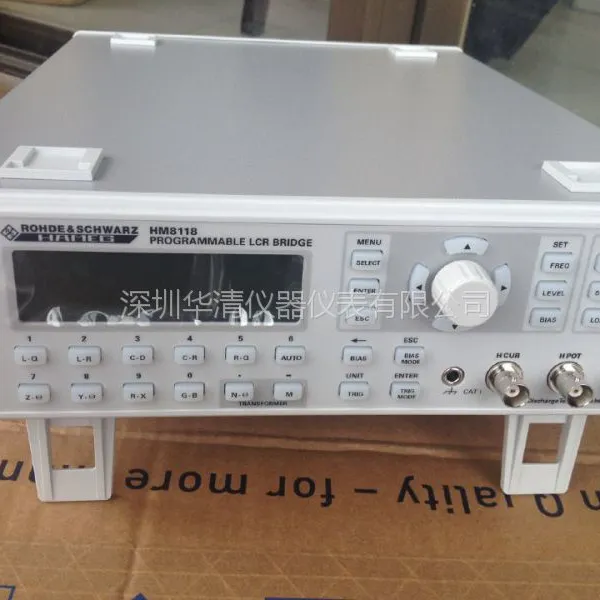

HM8118台式电桥  简介：用于测量电感、电容、电阻等分立器件，频率20Hz～200kHz，基本精度0.05%， 测量参数：L、C、R、|Z|、X、|Y|、G、B、D、Q、Θ、Δ、M、N，可选变压器参数测量和自动筛选器件功能。

一款超值的台式LCR电桥：测量结果让您放心！

     HM8118电桥是一款伟大的LCR测试仪表，可广泛用于测量电感、电容、电阻等分立器件。 HM8118电桥就能测量电容或电感的串联等效电路Rs、或者电容或电感的并联等效电路Rp。同时能计算衍生的参数，像品质因数Q、耗散因数D、相角Θ，也包括一些合成复杂值，例如：阻抗Z和导纳Y。

     特别引人注意的是，HM8118电桥提供简单和实用的用户界面：像测量频率、AC测量电压、偏置（V和/或I）、源阻抗（范围）、测量速度、以及开路/短路/负载调整状态等所有影响参数的测量，以及主测量结果会同时显示在高亮度完整图形显示屏上。

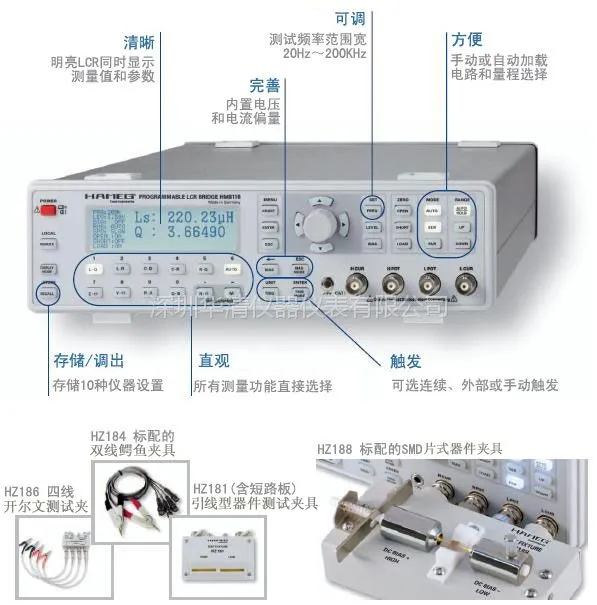

     仪器标配以下两种测试夹具：HZ188四端SMD贴装器件测试夹具和HZ184容易夹持分离器件的开尔文夹测试线；此外，选配HZ181测量穿孔器件的测试夹具、HZ186测量变压器的测试线。仪器选配HO118组件屉接口，提供8个开路收集器输出，根据相应的误差窗口进行独立器件筛选。
技术规格：
     基本精度0.05%；     测量参数：L、C、R、|Z|、X、|Y|、G、B、D、Q、Θ、Δ、M、N；
     测试频率：20Hz～200kHz；     测量速度：高达12次测量/秒；     并联和串联模式；
     可选配置组件屉接口（HO118），用于对器件自动筛选和分类；
     内置可编程电压和电流偏置；     变压器参数测量；     外部容性偏置高达40V；
     标配四端开尔文测试线和SMD表贴器件测试夹；
     标配电气隔离USB和RS-232双接口, 选配IEEE-488 接口卡(GPIB)。
产品特色：
     -性价比好；    -频率范围宽：20Hz～200kHz (69个步进点)；
     -3种测量速度可选 (快速 / 中速 / 慢速)；    -用户友善的智能自动测量模式；
     -高分辨率和亮度的LCD显示，具有各种显示模式；    -无风扇设计；
     -启动时间快；    -操作简单；
     -可调测试信号电平，适合像二极管一样对电压依赖的器件；
     -元件自动识别 (L、C、R)；    -开路 / 短路 / 加载校准补偿；
应用领域：
     -元件来料检验；     -R&D研发部门测试；     -元器件验证 (品质管理)；
     -SMD贴片器件测试；     -可选HO118分选接口，易于集成到工厂生产线。
目标用户：
     -使用SMD表贴器件的工程师；     -电力电子(变压器测量)；
     -教育；     -使用HO118筛选接口，用于工厂生产线。

标准配置：

      HM8118 台式LCR电桥，含电源线、操作手册、HZ184四端开尔文测试线、 HZ188四端SMD表贴器件测试夹、CD盘。
推荐附件:
      HO118 组件屉接口
      HO880 IEEE-488接口 (GPIB) 电气隔离
      OI13 USB连接线，长2米
      OI33 50Ω连接线，BNC/BNC，长0.5米
      OI34 50Ω连接线，BNC/BNC，长1.0米
      HZ42 19"机架套件，2RU
      OI488-2 GPIB线，长2 米
      HZ181 4端直插器件测试夹，含短路片
      HZ186 4端变压器性能测试夹具


HZ186变压器测试线
