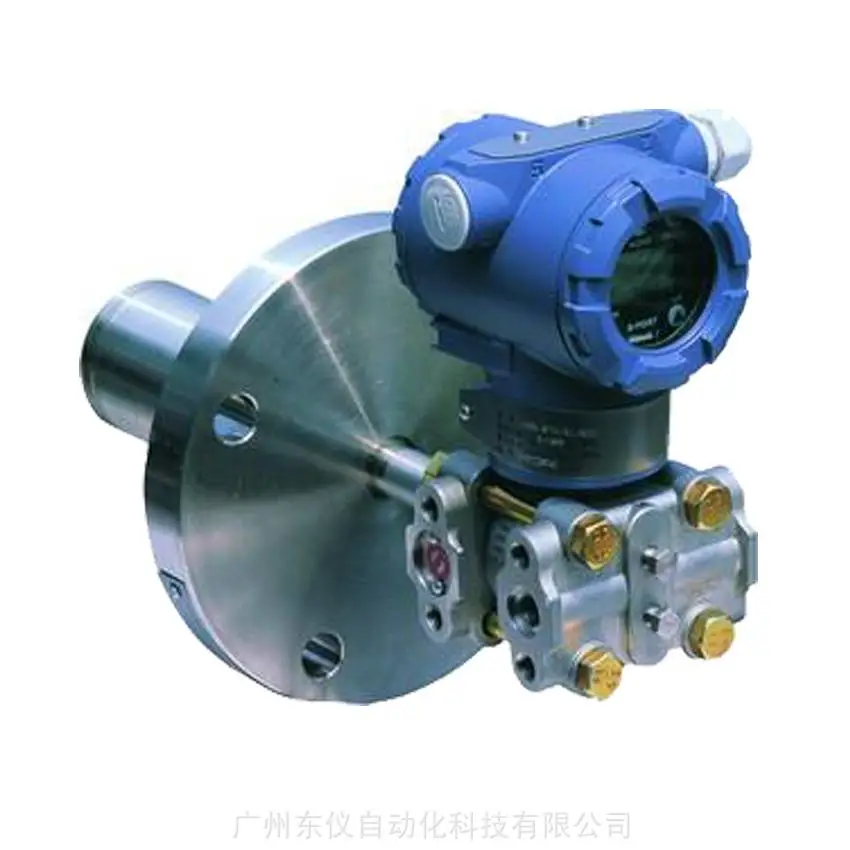

一、产品概述

使用对象：液体
测量范围：量程4  0-1.0～37.4kPa(0-96～3810mmH2O)
         量程5  0-4.7～186.8kPa(0-477～19050mmH2O)
         量程6  0-17.3～690kPa(0-0.18～7kgf/cm2)
输出信号：线性输出：4~20mA输出叠加HART?协议数字信号（两线制）
电    源：外部供电24V DC，（电源范围12V~45V）
负载特性：负载电阻回路允许的负载电阻Rmax=(E-12)/0.02(Ω)
危险场所安装：隔爆型dllCT6；
             本安型iallCT5
负载特性：无论输出如何，正负迁移后，其量程上、下限均不得超过量程的极限。在最小量程时，正迁移为0.975URL；负迁移为-URL。
温度范围：介质温度　　　　-40～149℃（灌充硅油）
  　      储存温度　　　　-18～204℃（灌充惰性液）
    　    整机工作温度　　-40～85℃      -20～70℃（带数字表头）；
相对湿度：0～***
静压和超压极限：150lb法兰：41.37kPa（压力）~4.9Mpa（在37℃，充硅油）
               300lb法兰：41.37kPa（压力）~4.9Mpa（在37℃，充硅油）
容积变化量：小于0.16cm3
阻　　尼：时间常数在0.2～32.0s之间可调（在37℃，充硅油）。
启动时间：3s，无需预热。

二、产品特点

性能指标（在无迁移、316不锈钢隔离膜片及其它标准测试条件下）

量程比：  40：1
精度：    在量程比为1：1到10：1时，为调校量程的±0.15%
在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
稳定性：  六个月误差为量程的±0.15%
温度影响：零点误差为量程的±0.375%/55℃。
包括量程和零点的总误差，为量程的±0.75%/55℃。
电源影响：小于输出量程的0.005%/V
振动影响：在任意轴向上，频率为200Hz，引起的误差为量程范围的±0.05%/g。
负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
安装位置影响：传压膜处于垂直位置时，可能产生零点变化为0.25kPa误差，传压膜处于水平位置时，可能产生零点变化为0.98kPa（对于插入式法兰要附加插入长度变化量），但对量程无影响，此误差可校正消除。
电磁辐射：符合IEC801标准

三、产品应用

结构材料：接触介质的膜片，包括垫片和其它接触面：316不锈钢、哈氏合金C、钽；
插入部分：316不锈钢、哈氏合金C；
排气/排液阀：316不锈钢、哈氏合金C；
法兰和接头：316不锈钢、哈氏合金C；
           “O”型圈（与测量介质接触）：氟橡胶、丁氰橡胶、乙烯-丙烯；
            安装法兰（不接触）介质：碳钢镀镉（或316不锈钢）；
           螺栓：碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；
           灌充液：硅油或惰性液；
           电气壳体：低铜铝合金；
           涂层：聚酯环氧树脂。
引压连接件：高压侧：3″或4″法兰或300lb法兰；低压侧：法兰连接螺纹1/4-18NPT（锥管螺纹）；接头连接螺纹1/2-14NPT（锥管螺纹）。
电气连接：用1/2-14NPT带螺纹端导线管及接线端子和配套的试验片。
