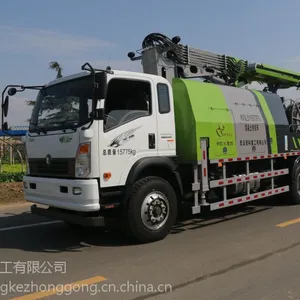

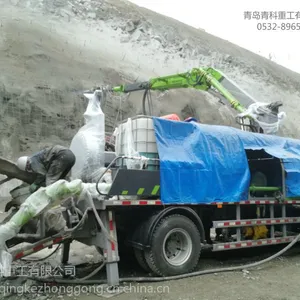

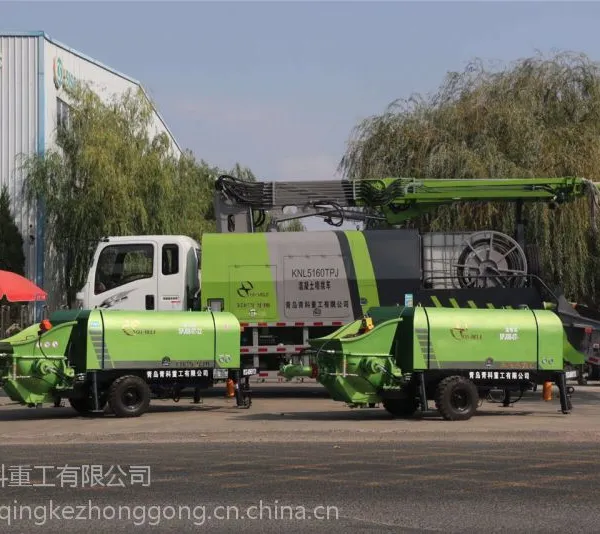

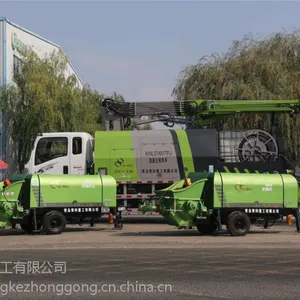

项目

单位

整机参数

臂架结构形式

大臂小臂俯仰,小臂伸缩，

大臂小臂俯仰,小臂伸缩，飞臂水平摆动

喷射高度

m

16

16

喷射宽度

m

26.8

26.8

大臂俯仰角

 °

0-60°

0-60°

小臂俯仰角

 °

+15°-35°

+15°-35°

臂架回转角度

 °

±300°

±300°

飞臂水平摆角

 °

--

±45°

喷头轴向旋转角

 °

360°

360°

喷头垂直轴向摆角

 °

240°

240°

喷头摆动角度

 °

±4°

±4°

前支腿跨距

mm

2.3～3.7

2.3～3.7

后支腿跨距

mm

2.6

2.6

前后支腿跨距

mm

5100

5100

系统参数

主驱动方式

电动机

电动机

辅助驱动方式

柴油发动机

柴油发动机

电动机额定功率

kw

55

55

工作电压

v

380

380

混凝土排量

m?/h

25

30

泵送出口压力

Mpa

8

10

混凝土缸内径

mm

Φ160

Φ160

输送缸行程

mm

1000

1200

泵送油缸：缸径x杆径x行程

mm

Φ90xΦ70x1000

Φ100xΦ80x1200

出料口直径

mm

φ125

φ125

输送管径

mm

φ80

φ80

喷嘴嘴口直径

mm

Φ50

Φ50

空压机参数（选配）

12 m?/min

0.8Mpa

12 m?/min

0.8Mpa

底盘参数

底盘型号

CDW1160HA1R5

CDW1160HA1R5

轴距

mm

5000

5000

发动机型号

YC4EG185-50

YC4EG185-50

发动机功率

kW

136（185马力）

136（185马力）

变速箱档位

8挡（带高低速）

8挡（带高低速）

车速

km/h

80

80

爬坡能力

%

30

30

燃油箱容积

L

200

200

尾气排放标准

国V

国V

整车外形尺寸(长×宽×高) Overall dimensions

mm

9200x2460x3670

9200x2460x3670
