一、 概述：

HZW系列闸门开度传感器是针对闸门测量的特点，采用光电式或接触式编码器，在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便，适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆跟踪功能。适合对各类闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度进行测量。其功能、特点，可靠性等深受广大水利水电工程技术人员的信赖和好评。

二、 主要技术指标：

该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或各种进口编码器。

1、 HGD65535光电编码器

编码特性：每周1024组编码，连续64周（即1024*64）

工作电压：DC12-24V

外型尺寸：见图1

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤70mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

2、 HJZ8192接触式编码器

编码特性：每周128组编码，连续64周（即128*64）

工作电压：格雷码无需电源

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号：并行格雷码

三、接线关系

1、光电、接触式编码器接线：

a、485、4-20mA编码器输出尾线接线关系（4-20mA未订则不用接）:

b、SSI接口编码器输出尾线接线关系:

  c、格雷码：

19芯航空插头，光电1—16为数据从低到高D0-D15，18为DC12V电源输入+，19为DC12V电源输入-；接触式1—14为数据从低到高D0-D13，19为地

四、安装使用及注意事项：

1、本传感器属于高精度仪器，安装时严禁敲击和摔打碰撞。

2、传感器与外部联接应避免刚性连接，而应采用联轴器、连接齿轮或同步带联接传动。

3、安装时注意其允许的轴负载，不得超过极限负载。

4、注意不要超过编码器的极限转速，如超过极限转速时，电信号可能会丢失。

5、接线务必正确，错误接线可能会导致传感器内部电路损坏。

6、请不要将传感器的输出线与动力等线绕在一起或同一管道传输，也不宜在配线盘附近使用，以防干扰。

五、 闸门开度传感器安装方法（图片以接触式编码器为例）：

前言：在安装闸门开度传感器之前首先要确定：开度传感器的安装位置，只有确定好安装位置后才能确定具体采用以下哪种方式进行连接。

（一）、闸门开度传感器与卷扬启闭机的安装方法（推荐1、2、3种方法）：传感器伸出轴通过弹性联轴器；偏心联轴器；变比齿轮；链轮链条；或吊装式（测量轮、重锤、测绳）等方式与闸门的有关部件连接。

1、采用弹性联轴器安装方式：传感器伸出轴通过联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下方增加垫块来调整。然后紧固四个安装地脚螺钉(M6螺丝)。

④将弹性联轴器分别紧固在传感器的伸出轴和连接法兰上即可。

 弹性联轴器

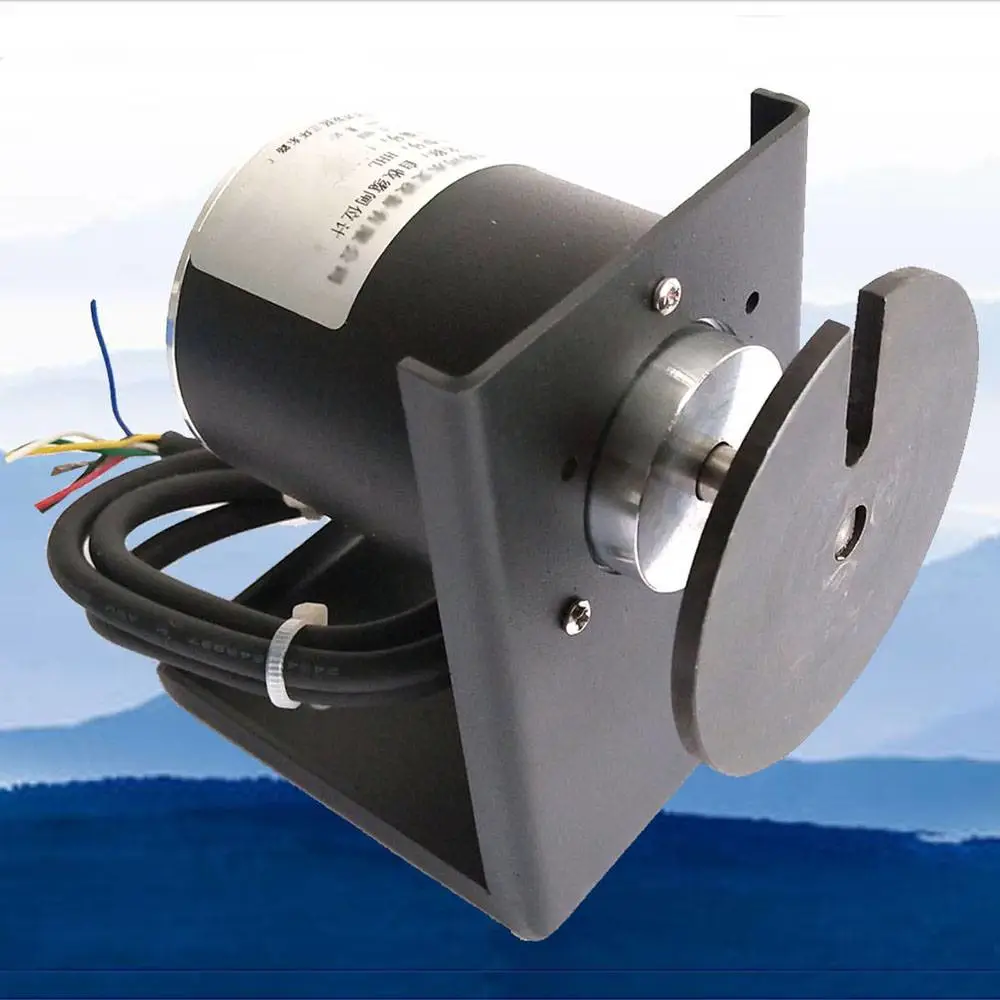

2、采用偏心轴器安装方式：传感器伸出轴通过偏心联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将偏心法兰盘固定在安装轴上。注意要将偏心法兰的中心孔与安装轴的中心尽量保持同心。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下增加垫块来调整。然后紧固四个安装地脚螺钉(M8螺丝)。

④将偏心联轴器另一头套在传感器伸出轴上，拧紧传感器伸出轴端的偏心联轴器的紧固螺钉。

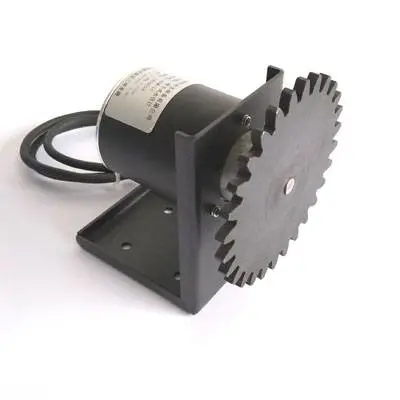

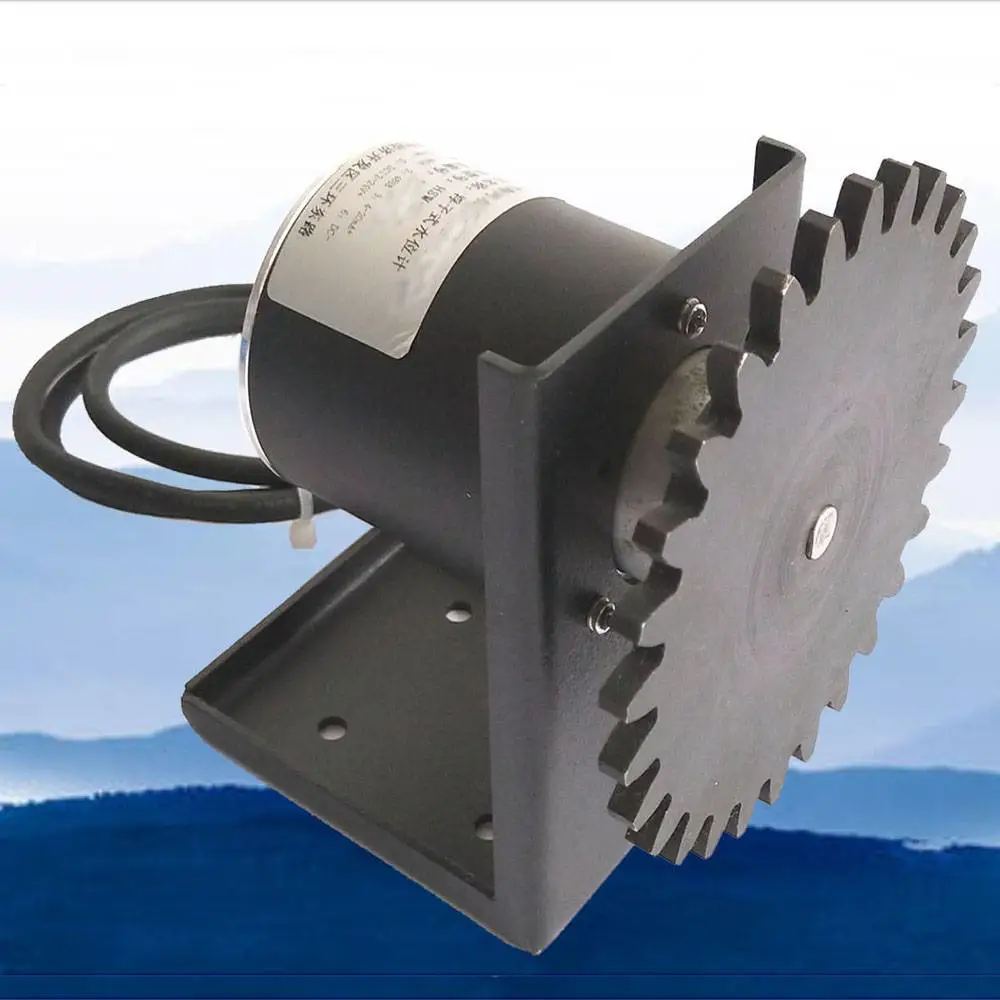

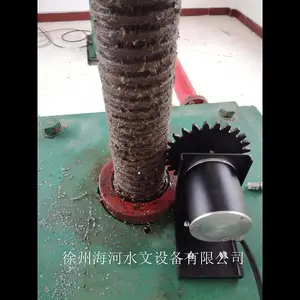

3、齿轮连接方式：传感器伸出轴通过齿轮直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将齿轮分别套在传感器伸出轴和法兰盘接头上，并拧紧螺钉，使其两个齿轮咬合完好。然后将传感器支架固定在安装支板上，并拧紧M6螺丝。

注：通过此连接方式，安装调整方便，安装高度调整范围大。并可根据需要扩大或缩小传感器的圈数。
