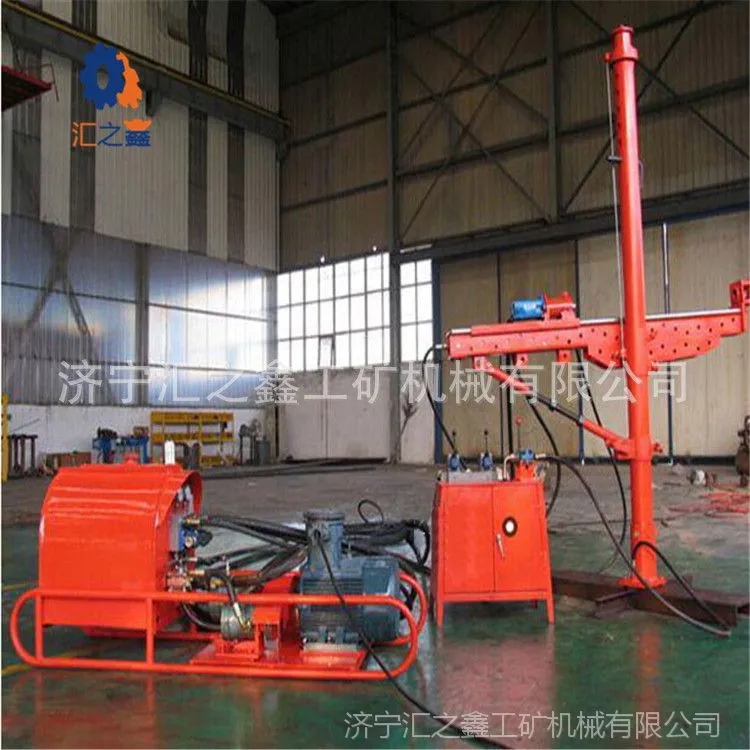

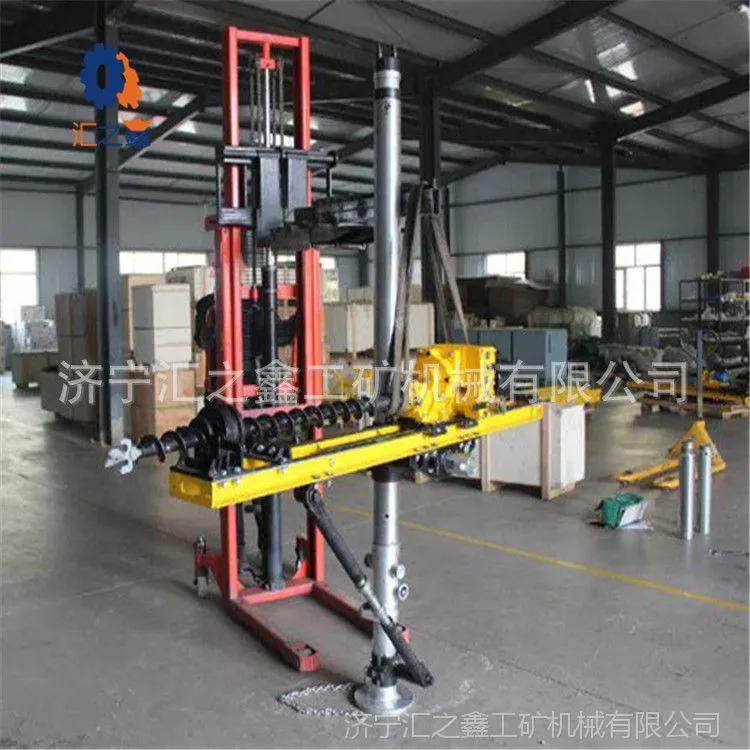

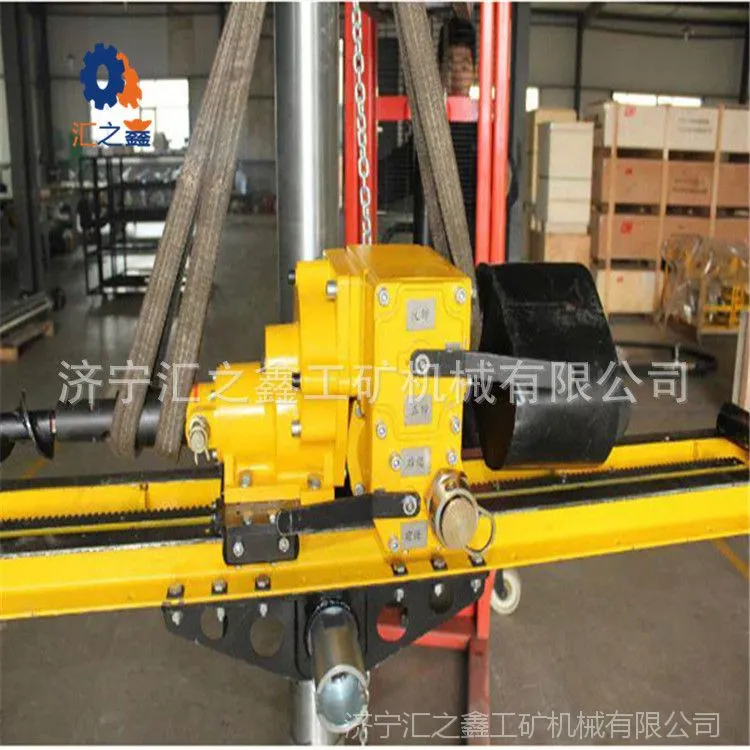

ZYJ-400/210架柱式液压回转钻机

ZYJ-400/210架柱式液压回转钻机，使用硬质合金、金刚石复合片钻头高效螺旋钻杆配煤钻头回转钻进，可适用于岩巷面和采掘面的超前瓦斯和水的探测钻孔，钻孔岩石深度100米，煤层200米，该钻机的***特点就是整机重量轻、操作简单、故障率低。自身配有支撑和固定导轨的支柱，采用顶天立地的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，***了钻机打孔角度的360度可调。

项目  单位  参数值

主 机  工作压力  Mpa  12

 额定转矩  N?m  >400

 额定转速  r/min  >210

 额定流量  L/min  70

 推进力  kN  30

 钻孔方位  度  O—360° ±90°

 推进行程  mm  1080

 钻孔深度  m 220

 钻孔速度  Mm/min  400

 钻岩硬度  f 10

 适应钻杆  mm  φ42—φ75

 适应***高度  mm  4000

 适应最小高度  mm  1500

 冲洗水压力  Mpa  O．6—1．2

 钻孔直径  mm  φ50—φ153

 机重  kg  170

泵 站  额定压力  Mpa  14

 额定流量  L/min  70

 双联齿轮泵  m1/r  50/lO

 电机额定功率  kw  18．5

 电机额定转速  r/min  1470

 电机额定电压  v 380/660

 油箱有效容积  L 200

 外形尺寸(长X宽X高)  mm  1300×600×1100

 机重  kg  260
