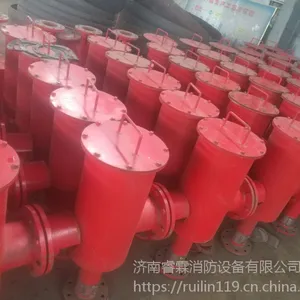

空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。

　　供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。安装时罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐***的泡沫导流罩上。

　　安装产生器时在储罐壁的开孔，应***储罐上部要保留有足够的空间，储存液体的液面要低于产生器进口，应在储存液面线以下，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。

技术参数

　　泡沫产生器一般有四种型号：PCL4，PCL8，PCL16，PCL24。

　　1、 具体技术参数如下：

　　① 型号 PCL4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升

　　② 型号 PCL8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升

　　③ 型号 PCL16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升

　　④ 型号PCL24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升

　　2、 工作压力范围0.2-0.5MPa。

3、 玻璃片在0.1-0.2MPa压力下被冲破。

主要性能

　　表1

结构原理

　　泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。

　　当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。

　　表2 尺 寸 及 重 量

　注：重量中不包括用户自行配制的管和弯头重量。

　　表3 泡沫喷管组用户自配件尺寸参考表

　表4 密封玻璃尺寸表

使用说明

　　1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。

　　2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。

　　3、本产生器配有3%型和6%型普通空气泡沫液。

　　4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。

　　5、导板安装在贮罐内壁上，***泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果。

　　6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。

安装保养

　　1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。

　　2、罐壁上开孔位置和尺寸参照图4和表5。

　　3、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。

　　4、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃。

　　5、空气泡沫产生器整个管道必须***畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。

　　6、为了避免和减轻贮罐壁变形时对管道的破坏，在生产器进口管道中安装一段相同口径的金属软管。

　　表5 贮罐壁上开孔位置尺寸参考表
