山东北泽Dns343X防泥沙蝶阀价格

产品特性：防泥沙蝶阀	品牌：山东北泽	型号：Dns343X
结构形式：偏置板式	3C阀门类别：工业	加工定制：否
材质：球墨铸铁	连接形式：法兰	适用介质：清水、江河湖泊水、含泥沙水等
压力环境：常压	工作温度：常温	标准：国标
流动方向：单向	驱动方式：手动	零部件及配件：配件
用途：防泥沙	类型(通道位置)：直通式	口径：DN1200
公称通径：DN200~2000	安装尺寸：1200	规格：PN6

展开

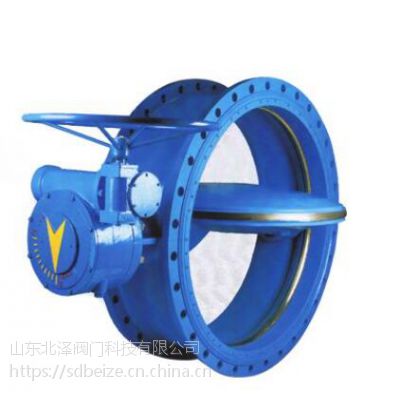

山东北泽Dns343X防泥沙蝶阀

山东北泽Dns343X防泥沙蝶阀

产品工作原理和用途：

防泥沙蝶阀的设计针对黄河水泥沙含量大（含量为80Kg/立方米，年平均含沙量4。133Kg/立方米）的特点，在总结以往经验教训的基础上，经反复试验和改进而开发的***放泥沙蝶阀。如今大多数城市都严重缺水，引水工程纷纷上马，而江河湖泊水中含有泥沙，普通阀门在引水管路中受泥沙冲击腐蚀，很短时间（2～6个月）就造成密封面严重损坏，无法正常工作。本阀从结构设计、材料选用、制造工艺等各个方面均较常规蝶阀做了较大改进，从而使其能够适应恶劣工况。本阀主要应用于引水管路上，用以实现调节流量、止回及截止密封的作用。如以本阀配装液动装置可安装栽引长管路的泵出口，作为*理想的液控止回蝶阀使用。

山东北泽Dns343X防泥沙蝶阀产品结构特点：

       1、流线型阀体内腔结构设计，既降低了流阻，又降低了阀体内壁受泥沙冲击的磨损。
       2、全新的设计思路，阀座圈采用特殊配方的橡胶材料，具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料，增加了制造成本而使用效果却不理想的状况。
       3、经过实践检验的轴端防泥沙结构，有效保护阀轴、轴承、填料等部件不受泥沙腐蚀。
       4、新型的轴套结构设计既***了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整机重量更轻。
       5、带有润滑的轴套结构设计，大大降低了操作力矩，开关更加灵活省力。
       6、一阀多用，配以不同的驱动装置即可实现不同功能：配以手动或电动装置时可用于调节流量、压力或截止密封；配以液压驱动装置时可安装在泵出口处，用做止会和消除水锤。
       7、可卧式安装，也可以立式安装。

产品性能参数：

公称通经（mm）		400～2000	400～2000	200～2000	200～2000
公称压力（MPa）		0.25	0.6	1.0	1.6
试验压力	强度试验	0.375	0.9	1.5	2.4
试验压力	密封试验	0.275	0.66	1.1	1.76
适用介质		清水、江河湖泊水、含泥沙水等
适用温度（℃）		≤80℃

产品主要零件材料：

零件名称	材料	备注	零件名称	材料	备注
阀体、蝶板、端盖	HT250、QT450-10		蝶板密封圈	NBR
阀轴、锥销	2Cr13		轴承	ZCuAl10Fe3
阀体密封圈	特种橡胶材料		填料	NBR

山东北泽Dns343X防泥沙蝶阀产品主要尺寸：

PN		DN			L			L1			L2			H			H1			DO			B1			B2		B3		B4		DW
0.25MPa		400			216									1206			376			400			115			483		116		495		140
		450			222									1380			410			400			115			483		116		495		150
		500			229									1431			450			500			145			533		162		610		160
		600			267									1541			525			500			145			533		162		610		170
		700			292									1685			590			500			145			533		162		610		190
		800			318									1862			692			500			175			583		230		683		200
		900			330									2012			760			500			175			583		230		683		210
		1000			410									2110			825			400			225			709		303		770		220
		1200			470			1200			1120			2477			960			400			225			709		303		760		240
		1400			530			1400			1320			2896			1100			400			225			728		303		760		260
		1600			600			1600			1520			3191			1230			400			275			843		385		778		290
		1800			670			1800			1720			3330			1395			400			275			879		385		792		310
		2000			760			2000			1920			4049			1525			400			275			969		450		856		330
PN	DN			L			L1			L2			H			H1			DO			B1			B2		B3		B4		DW
0.6MPa	200			152									859			195			400			115			483		116		495		90
	250			165									996			252			400			115			483		116		495		100
	300			178									1019			285			400			115			483		116		495		110
	350			190									1100			327			400			115			483		116		495		120
	400			216									1206			376			400			115			483		116		495		140
	450			222									1380			410			400			115			483		116		495		150
	500			229									1431			450			500			145			533		162		610		160
	600			267									1541			525			500			145			533		162		610		170
	700			292									1685			590			500			145			533		162		610		190
	800			318									1862			692			500			175			583		230		683		200
	900			330									2012			760			500			175			583		230		683		210
	1000			410									2110			825			400			225			709		303		770		220
	1200			470			1200			1120			2477			960			400			225			709		303		760		240
	1400			530			1400			1320			2896			1100			400			225			728		303		760		260
	1600			600			1600			1520			3191			1230			400			275			843		385		778		290
	1800			670			1800			1720			3330			1395			400			275			879		385		792		310
	2000			760			2000			1920			4049			1525			400			275			969		450		856		330
PN	DN			L			L1			L2			H			H1			DO			B1			B2		B3		B4		DW
1.0MPa	200			152									872			227			400			115			483		116		495		100
	250			165			1200						1016			260			400			115			483		116		495		110
	300			178			1400						1029			292			400			115			483		116		495		120
	350			190			1600						1118			341			400			115			483		116		495		130
	400			216			1800						1226			385			400			115			483		116		495		150
	450			222			2000						1398			425			400			115			483		116		495		160
	500			229									1421			465			500			145			533		162		610		170
	600			267									1571			540			500			145			533		162		610		180
	700			292									1715			627			500			145			533		162		610		200
	800			318									1892			710			500			175			583		230		683		210
	900			330									2032			787			500			175			583		230		683		220
	1000			410									2145			840			400			225			709		303		770		230
	1200			470						1120			2507			985			400			225			709		303		760		250
	1400			530						1320			2936			1115			400			225			728		303		760		270
	1600			600						1520			3231			1260			400			275			843		385		778		300
	1800			670						1720			3380			1410			400			275			879		385		792		320
	2000			760						1920			4099			1540			400			275			969		450		856		350
PN	DN		L			L1			L2			H			H1			DO			B1			B2				B3		B4		DW
1.6MPa	200		152									872			227			400			115			483				116		495		100
	250		165			1200						1016			260			400			115			483				116		495		110
	300		178			1400						1029			292			400			145			533				162		610		120
	350		190			1600						1118			341			400			145			533				162		610		130
	400		216									1226			385			400			145			533				162		683		150
	450		222									1398			425			400			175			583				230		683		160
	500		229									1421			465			500			175			583				230		770		170
	600		267									1571			540			500			225			709				303		760		180
	700		292									1715			627			500			225			709				303		760		200
	800		318									1892			710			500			225			728				303		778		210
	900		330									2032			787			500			275			843				385		792		220
	1000		410									2145			840			400			275			879				385		856		230
	1200		470						1120			2507			985			400			275			969				450		995		250
	1400		530						1320			2936			1115			400			430			1103				540		995		270
	1600		600						1520			3231			1260			400			430			1103				540		995		300
