ZJH(P)(M)型精小型气动单座(套筒)调节阀价格

品牌：精骋阀门	型号：ZJH(P)(M)型	材质：不锈钢
连接形式：法兰	加工定制：是	公称通径：DN20-300mm
适用介质：水	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：气动	零部件及配件：执行器
形态：柱塞式	类型(通道位置)：直通式	标准：国标
密封形式：硬密封型	规格：DN20-300

展开

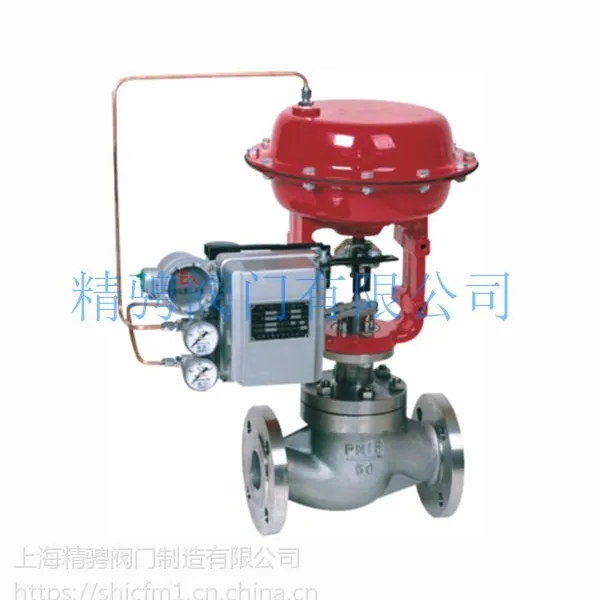

ZJH(P)(M)型精小型气动单座(套筒)调节阀

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的***通用调节阀产品。它广泛应用于石化、轻纺等行业中一般流体介质和工艺条件且安装空间紧凑的自动控制系统。

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。

特点如下：

1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。

2、阀芯导向面大，可改善有涡流和冲击引起的振荡，并减少损坏。

3、比普通单双座调节阀噪声降低10dB左右。

4、结构简单，装拆维修方便。

5、阀体按流体力学原理设计成等截面低流阻，可调范围大。

该产品具有动作可靠，流量特性精度高，可调比大，结构紧凑，外型尺寸小等优点，可广泛应用在石油化工、医药、冶金、造纸、水处理等行业要求噪音低，压差大的工业过程控制系统。

主要技术参数

公称通径mm	20	25	32	40	50	65	80	100	150	200	250	300
阀座直径mm	10 12 15 20	25	32	40	50	65	80	100	125 150	200	250	300
额定流量系数（Kv）直线300	1.8 2.8 4.4 6.9	11	17.5	27.5	44	69	110	176	275 440	690	1000	1600
额定流量系数（Kv） ***比	1.6 2.5 4 6.3	10	16	25	40	63	100	160	250 400	630	900	1440

公称压力 MPa	0.6 1.0 1.6 2.5 4.0 6.4
流量特性	直线、等***比
介质温度℃	-15~200、-40~250（常温型） -40~450（中温型）
法兰尺寸	铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79
法兰型式	法兰密封面型式按JB77，其中铸铁法兰为光滑式，铸钢法兰为凹式
阀体材质PN(MPa) 0.6,1.6	HT200、WCB
阀体材质PN(MPa) 4.0,6.0	WCB、ZG1Cr18Ni、ZG0Cr18Ni12Mo2Ti
阀芯材质	1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式	普通式（常温型）、热片式（中温型）
可调比R	50:1

行程mm

100

注：可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，结构长度也可按用户需求确定。

执行机构主要技术参数

型号	ZH(A)(B)-22	ZH(A)(B)-23	ZH(A)(B)-34	ZH(A)(B)-45
有效面积c ㎡	350	350	560	900
行程mm	16	25	40	60

弹簧范围KPa

20~100（标准）；40~200；80~240；20~60；60~100
