• 特点：

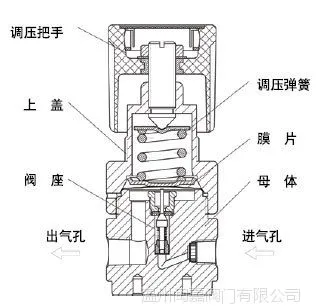

• ??单级式减压结构

• 膜片与母体采用硬密封形式

• 母体接口螺纹：1/4” NPT(F)

• 安全压力：1.5倍的***输入压力

• 适用温度：-40^oF ~ 165^oF(-40^oC ~ 74^oC)

• 泄露率：2 x 10^-8 /sec He

• CV：0.14

• 重量：0.9 kg(2.0 lbs)

材质

• 母体：铜电镀，316L

• 阀座：PCTFE，PTFE，Vespel^®

• 膜片：316L , Hastelloy^® 哈氏合金

适用范围

• 半导体制程

• 实验室

• 气相分析

• 测试仪表

• 石油化学工业

• 电厂设备

•

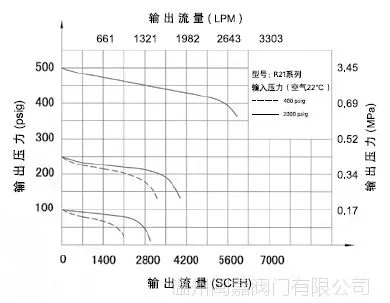

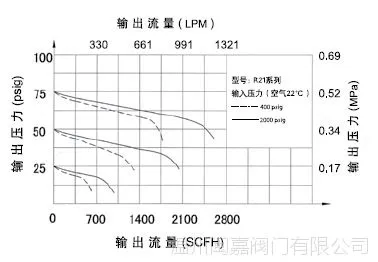

• 流量特性曲线图：

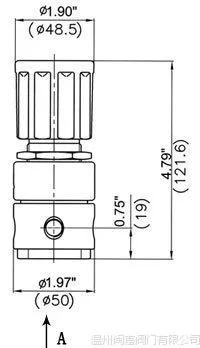

• 安装尺寸：





• 型号参数：

  系列号母体孔阀座材料输入压力输出压力压力表进气形式出气形式选项

  R11B(铜电镀)	A	K：PCTFE	C：4000psig	F：0-500psig	G：附压力表(MPa)	00：1/4" NPT(F)	00：1/4" NPT(F)	R：附安全阀
  R11SL(316L)	B	T：PTFE	D：3000psig	G：0-250psig	P：附压力表 (psi / bar)	23：CGA330	10：1/8"卡套接头	N：附针阀
  	D	V：Vespel®	F：500psig	I：0-100psig	W：无压力表	24：CGA350	11：1/4"卡套接头	D：附膜片阀
  	G			K：0-50psig		27：CGA580	12：3/8"卡套接头	H: Hastelloy®膜片
  	J			L：0-25psig		28：CGA660	15：6mm卡套接头
  	M			Q：30" Hg Vac-30 psig		30：CGA590	16：8mm卡套接头
  	Q			S：30" Hg Vac-100 psig		52：G5/8"-RH(F)	74：M8 × 1RH(M)
  				T：30" Hg Vac-200 psig		63：W21.8-14RH(F)	其它形式接头可供选择
  						64：W21.8-14LH(F)
  						其它形式接头可供选择
