无锡市海辰得自动化设备有限公司是一家从事工业过程自动化和生产管理的专业化公司，公司拥有雄厚的技术力量和***的工程设计、施工理念。公司下设工程部和设备部，公司现有员工具有大学本科以上学历的占80%，其中3名硕士研究生， 2名***工程师曾多年就职于西门子公司从事现场技术支持。

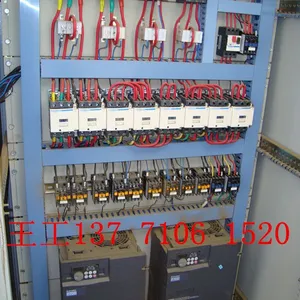

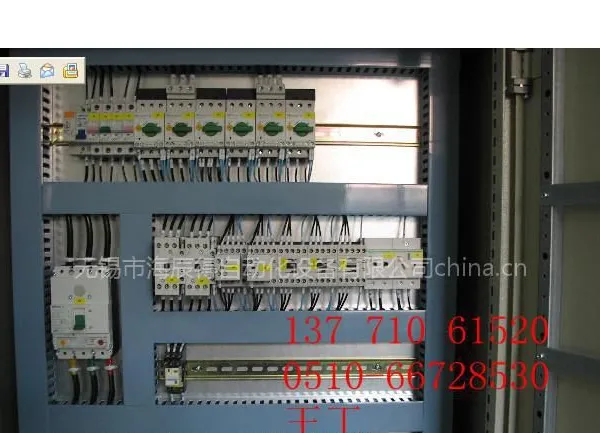

　　 海辰得工程部将秉承“技术创新 , 服务社会”的宗旨，坚守“新技术，新服务”的信念，以***的软件技术和***售后服务，为客户提供更多、更好的技术服务。雄厚的技术实力让海辰得成为柳工集团和徐工集团合格电气系统集成供应商，同时工程部在钢厂 电厂.称重设备机械、纺织机械、食品机械、汽车配件生产流水线、精密喷绘、焊接，精密位置控制，数据采集系统，自动化生产线、印染机械、污水处理、空调设备、玻璃机械、电子设备、喷涂等行业均有大量成功业绩。

　　 海辰得设备部本着“以专业、诚信、互赢、服务”的经营理念，致力于***客户品质、价值及竞争能力。代理 西门子 三菱 欧姆龙 台达PLC（可编程）、触摸屏、变频器、伺服、步进、配电控制及Eview人机、HITECH人机 各种工控机及组态软件等

南京/溧水/高淳/

徐州/邳州/新沂/睢宁/沛县/丰县/

连云港/东海/灌云/赣榆/灌南/

淮阴/淮安/淮阴/涟水/洪泽/盱眙/金湖/

宿迁/宿豫/沭阳/泗阳/泗洪/

扬州/高邮/江都/邗江/宝应/

泰州/兴化/姜堰/泰兴/靖江/

南通/如皋/通州/海门/启东/海安/如东/

镇江/扬中/句容/丹阳/

常州/武进/金坛/溧阳/

无锡/江阴/锡山/宜兴/

苏州/常熟/张家港/太仓/昆山/吴县/吴江/

简介】

1.S7-300硬件结构

S7-300或者S7-400的PLC是模块式的PLC，各种模块式相互独立的，分别安装在机架上。硬件结构如图：

DI：数字量输入模块，DO：数字量输出模块，AI：模拟量输入模块，AO：模拟量输出模块

2.S7-CPU模块

S7-CPU模块可分为紧凑型、标准型、革新型、户外型、故障安全型、特种型CPU。CPU312C表示是紧凑型CPU；CPU313C-2DP表示集成了PROFIBUS-DP协议的紧凑型CPU；CPU314-2PtP表示集成了点到点协议的紧凑型CPU；CPU313表示标准型CPU；CPU312IFM表示户外型CPU；CPU317-2DP表示集成了PROFIBUS-DP协议的特种型CPU；

3.CPU的运行模式

1）RUN-P：可编程运行模块，在此模式下，可以让用户调试运行程序。2）RUN：运行模式，在此模式下，仅能运行程序，不能修改程序。3）STOP：停机模式，在此模式下，CPU不执行用户程序，但是装有STEP7的计算机可以读出或者修改用户程序。4）MRES：存储器复位模式。当开关在此位置释放时会自动返回到STOP位置，该位置不可保存。

4.S7-300PLC功能

1）高速的指令处理。2）人机界面（HMI）。3）诊断功能。4）口令保护。

5.S7-300模块（多机架图）

MPI 是多点接口(Multi Point Interface)的简称，是西门子公司开发的用于PLC之间通讯的保密的协议。MPI通讯是当通信速率要求不高、通信数据量不大时，可以采用的一种简单经济的通讯方式。MPI通信可使用PLC S7-200/300/400、操作面板TP/OP及上位机MPI/PROFIBUS通信卡，如CP5512/CP5611/CP5613等进行数据交换。MPI网络的通信速率为19.2Kbps~12Mbps，最多可以连接32个节点，通讯距离为50m，但是可以通过中继器来扩展长度。

6.S7-300数字量模块地址的确定

1）数字I/O模块每个槽占4B（等于32个I/O点），如槽1的地址为0.0~3.7；数字量模块中的输入点和输出点的地址由字节部分和位部分组成，如I0.0，可以参考下图理解：
