| 材质:碳钢 | 品牌:鸿蝶阀门 | 连接形式:卡箍 |
| 类型(通道位置):二通式 | 驱动方式:手动 | 介质温度:常温℃ |
| 工作压差:160 | 型号:ZF83Y-160 | 产品别名:卡箍闸阀 |
| 适用范围:油 | 流动方向:单向 | 用途:调压 |
| 适用介质:油品 | 压力环境:常压 | 规格:DN100 |
一、 Z83Y-160,ZF83Y高压卡箍闸阀产品简介
本系列产品采用新型平衡浮动式密封结构,适用于压力不大于40MPa,温度不高于120℃的油、天燃气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测度严格、操作轻便,具有较强防腐、耐磨、耐冲蚀性能,是石油工***一种理想的新型装备。

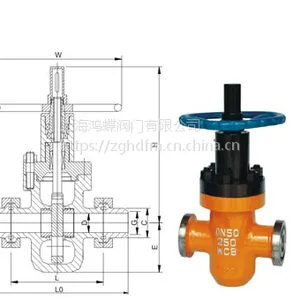

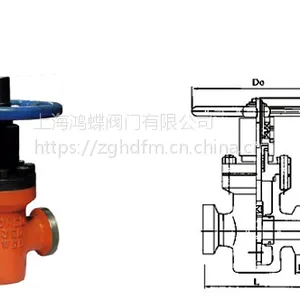

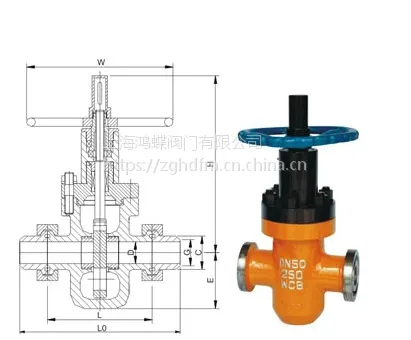

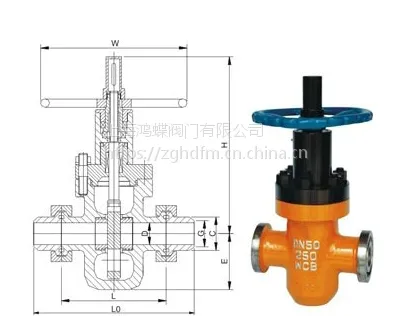

二、 Z83Y-160,ZF83Y高压卡箍闸阀结构特征与工作原理
1、 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、 闸板下部开有导流孔,并给予精密导向,同时密封部均喷
焊硬质合金,耐冲蚀。
3、 阀体承载能力高,通道为直通式,全开时,与闸板导流孔
相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介
质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成***道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、 由于采用双重密封,所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道
孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
三、 Z83Y-160,ZF83Y高压卡箍闸阀 性能规范
压 力 等 级 | 16 | 20 | 25 | 32 | 35 | 40 |
工作压力(Mpa) | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 |
强度试验(Mpa) | 24 | 30 | 37.5 | 48 | 52.5 | 60 |
密封试验(Mpa) | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 |
| 水、油、天燃气 |
温 度 | -19~120℃ |
