产品名称：智能电力电容器 同步开关投切

产品型号：AZC-SP1/450-5+5-J

补偿容量：10kvar

1 产品概述

　AZC系列智能电容器是0.4KV、50Hz 低压配电高效节能、降低线损、提高功率因数和电能质量的***无功补偿设备。它由智能测控单元，晶闸管复合开关电路，线路保护单元，两台共补或一台分补低压电力电容器构成。替代常规由熔丝、 复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使***低压无功补偿设备具有补偿效果更好，体积更小，功耗***，价格更廉，节约成本更多，使用更加灵活，维护更方便，使用寿命***，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

　　AZC系列智能电容器采用定制段式LCD液晶显示器，可实时显示三相母线电压、三相母线电流、三相功率因数、频率、电容器路数及投切状态、有功功率、无功功率、谐波电压总畸变率、电容器温度。

　　1.1 产品执行标准

　　GB/T 15576-2008 低压成套无功功率补偿装置

　　GB/T 7251.8-2005 低压成套开关设备和控制设备智能型成套设备通用技术要求

2 功能特点

　　2.1 过零投切：

　　实现电压过零投入，电流过零切除、投切涌流小、微功耗、无拉弧、无谐波注入，大大提高了设备的耐电压，电流冲击，减少了常规电容器柜内80%的能耗。

　　2.2 分相补偿：

　　实现单相分别补偿，解决三相负荷不平衡状况;对无功缺额较大的任一相进行单独补偿，达到***化的补偿效果。

　　2.3 温度保护：

　　AZC-X/X 系列智能电容器内置温度传感器，能够在电容器过电压、过谐波、漏电流过大和环境温度过高等导致电容器发热的情况下，实现过温度保护，即超过设定温度以后自动切除智能电容器，退出运行，达到保护设备的目的。

　　2.4 缺相保护：

　　当电网中A、B、C三相缺相时，未投入的对应的智能电容器组不再投入，已投入的对应的智能电容器退出运行，达到保护设备的目的。

　　2.5 过压、欠压保护：

　　当电网电压高于设定值时，对应的智能电容器组自动退出运行，避免电容器长时间过压运行造成爆炸的危险，达到保护设备的目的;当电网电压低于设定值时，对应的智能电容器组自动退出运行，达到保护设备的目的。

　　2.6 电压、电流谐波保护：

　　当电网谐波达到设定值时，未投入智能电容器组不再投入，已投入智能电容器组退出运行，防止谐波过大造成设备损坏。

　　2.7 绿色环保：

　　AZC-X/X 系列智能电容器本体采用***品牌***干式自愈式电容器，无泄漏、整体阻燃防暴、绿色环保、年衰减率小。

　　2.8 高可靠性：

　　采用分散控制模式，***解决传统模式无触点继电器、接触器、机电复合开关经常损坏的难题。

　　2.9 积木结构：

　　产品标准化、模块化，取代了传统的空气开关、交流接触器、可控硅、热继电器、电容器，将其功能合为一个整体，发热量小，组屏安装的时候采用积木堆积方式，电容器损坏时只需单体简单快速更换。

　　2.10 接线简单：

　　多台电容器组屏安装，生产工时比传统模式减少60%以上，同时减少80%连接线，减少80%的节点，柜内简洁，在使用现场快速组装，不仅降低生产，还大大提高了成套厂的生产效率。

　　2.11 扩容方便：

　　产品体积小、接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式因接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资。

　　2.12 维护方便：

　　液晶屏中文显示保护动作类型，有缺相、过流、过温、三相不平衡、谐波等;智能式电容器具备自诊断功能，可以在液晶屏上反映电子开关、电容器、智能模块、网络通讯等故障，有利于现场故障查找，电容器损坏时只需单体简单快速更换，实现免维护。

　　2.13 ***：

　　保障系统电压稳定合格;提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投入，避免无功超额而罚款;控制可靠性***，提高配变有功出力，减少增容投资降损节能。

　3 型号说明

　　AZC系列智能电容器选型：

4 主要指标

　　4.1 环境条件

　　海拔高度：≤2000米

　　环境温度：-25～55℃

　　相对湿度：40℃，20～90%

　　大气压力：79.5～106.0Kpa

　　周围坏境无导电尘埃及腐蚀性气体，无易燃易爆的介质

　　4.2 电源条件

　　额定电压：AC220V 或AC380V

　　允许偏差：±20%

　　电压波形：正弦波，总畸变率不大于5%

　　工频频率：48.5～51.5Hz

　　功率消耗：<0.5W(切除电容器时)，<1W(投入电容器时)

　　4.3 无功补偿参数

　　无功补偿误差：≤最小电容器容量的75%

　　电容器投切时隔：>10s

　　无功容量：单台≤(20+20)kvar

5 使用案例

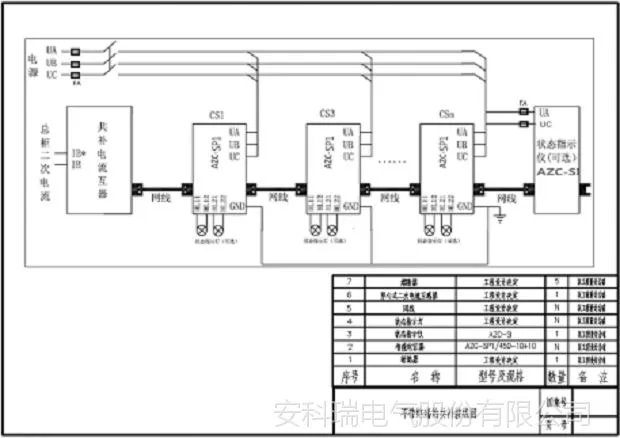

　　5.1 不带终端的共补接线图

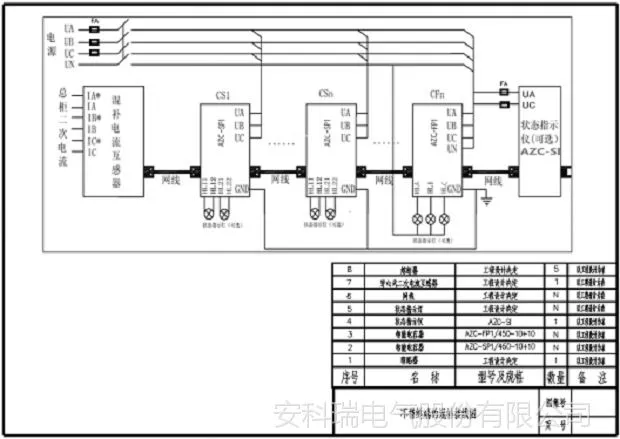

　　5.2 不带终端的混补接线图

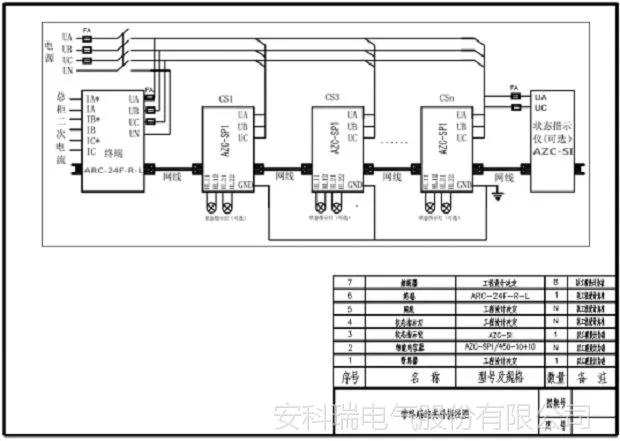

　　5.3带终端的共补接线图

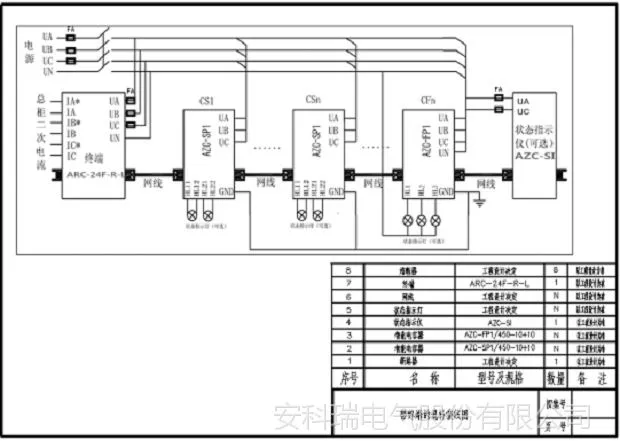

　　5.4带终端的混补接线图
